Raccordement d’un téléviseur ou de lecteurs

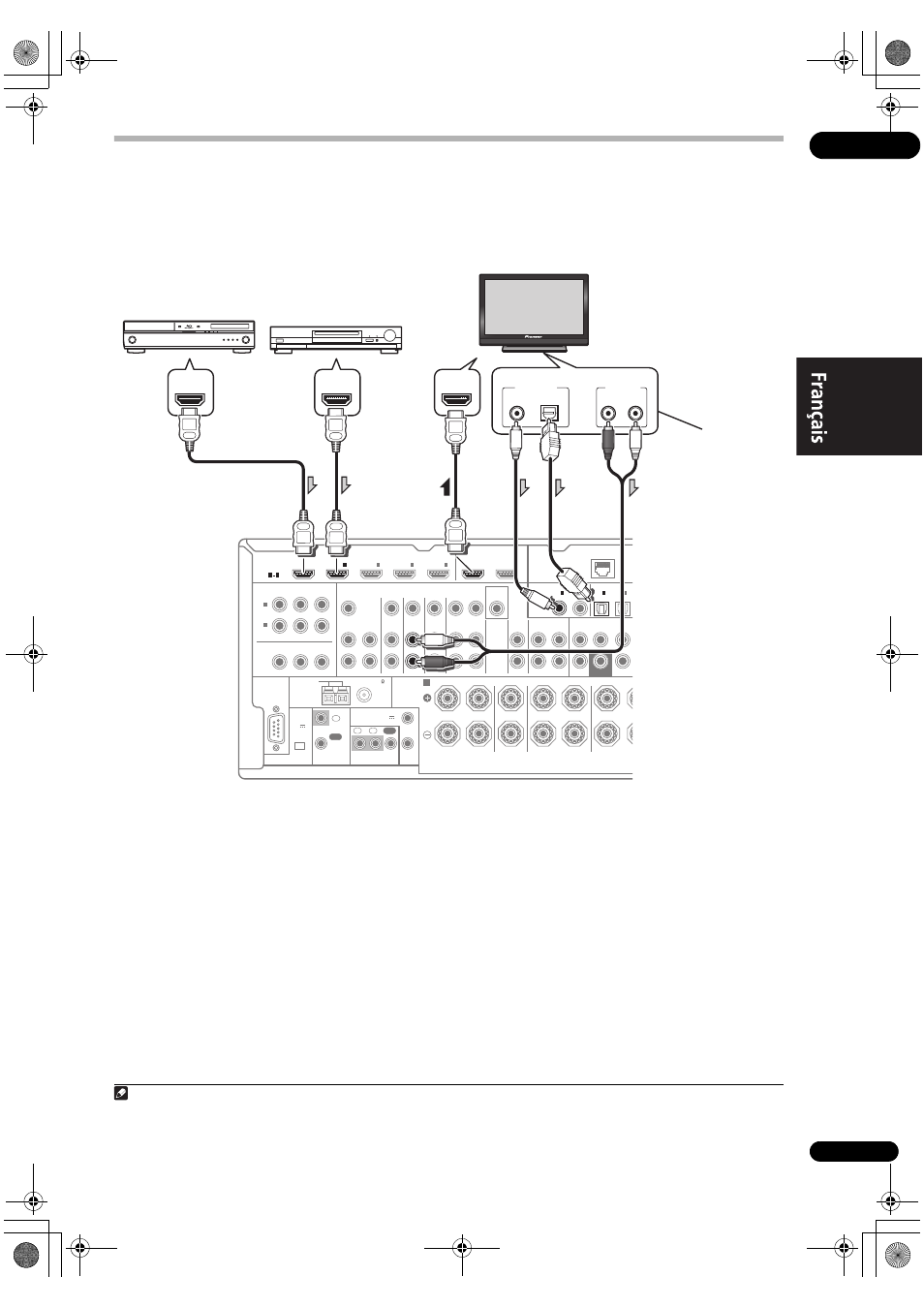

Connexion via HDMI
Si vous avez un composant équipé d’une prise HDMI ou DVI (avec HDCP) (Lecteur de disque Blu-ray (BD), etc.), vous
pouvez le raccorder à ce récepteur à l’aide d’un câble HDMI en vente dans le commerce.
Si le téléviseur et les lecteurs prennent en charge la fonction Control par l’HDMI, les fonctions pratiques de Control
par l’HDMI peuvent être utilisées (consultez la section Commande par l’HDMI dans le mode d’emploi sur le CD-ROM).
• Lorsqu’un moniteur compatible HDMI/DVI est
raccordé par la prise HDMI OUT 2, commutez le
réglage de sortie HDMI sur HDMI OUT 2 ou HDMI
OUT ALL. Consultez la section Commutation de la
sortie HDMI dans le mode d’emploi sur le CD-ROM.
• Les lecteurs peuvent aussi être raccordés à d’autres
prises que la prise HDMI (consultez la section
Raccordement d’un lecteur DVD sans sortie HDMI à la
page 16).
• Pour que le récepteur puisse restituer le son du
téléviseur, il faut raccorder le récepteur et le
téléviseur à l’aide de câbles audio.
1
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL ASSIGNABLE COMPONENT VIDEO ASSIGNABLE OPTICAL ASSIGN
MONITOR
OUT
IN
Y
P R Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
IN
CD
VIDEO
MONITOR
AUDIO
IN OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT IN
P B
P R P B
1
IN BD
IN 1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A R L R L R SURROUND BA SURROUND CENTER FRONT
1 4
(DVD)
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
FRONT CENTER SURROUND
IN 2
(CD)
IN 2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT 1 2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4 LAN (10/100)
(OUTPUT
5 V
150 mA
MAX)
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT
HDMI IN HDMI OUT HDMI OUT
Autre composant
HDMI/DVI Lecteur de disque Blu-ray
compatible HDMI/DVI
Moniteur compatible
HDMI/DVI
Sélectionnez-en une
Cette liaison est
nécessaire pour pouvoir
écouter le son du
téléviseur ou du
récepteur.
1
Remarque
1 Lorsque le téléviseur et le récepteur sont raccordés par des liaisons HDMI, le son du téléviseur est transmis au récepteur par la prise HDMI,
et aucun autre câble audio n’est nécessaire, dans la mesure où le téléviseur présente le Canal de retour audio comme fonction HDMI. Dans
ce cas, réglez
TV Audio dans HDMI Setup sur via HDMI (consultez la section Réglage HDMI dans le mode d’emploi sur le CD-ROM).
