Raccordement d’un téléviseur sans entrée HDMI

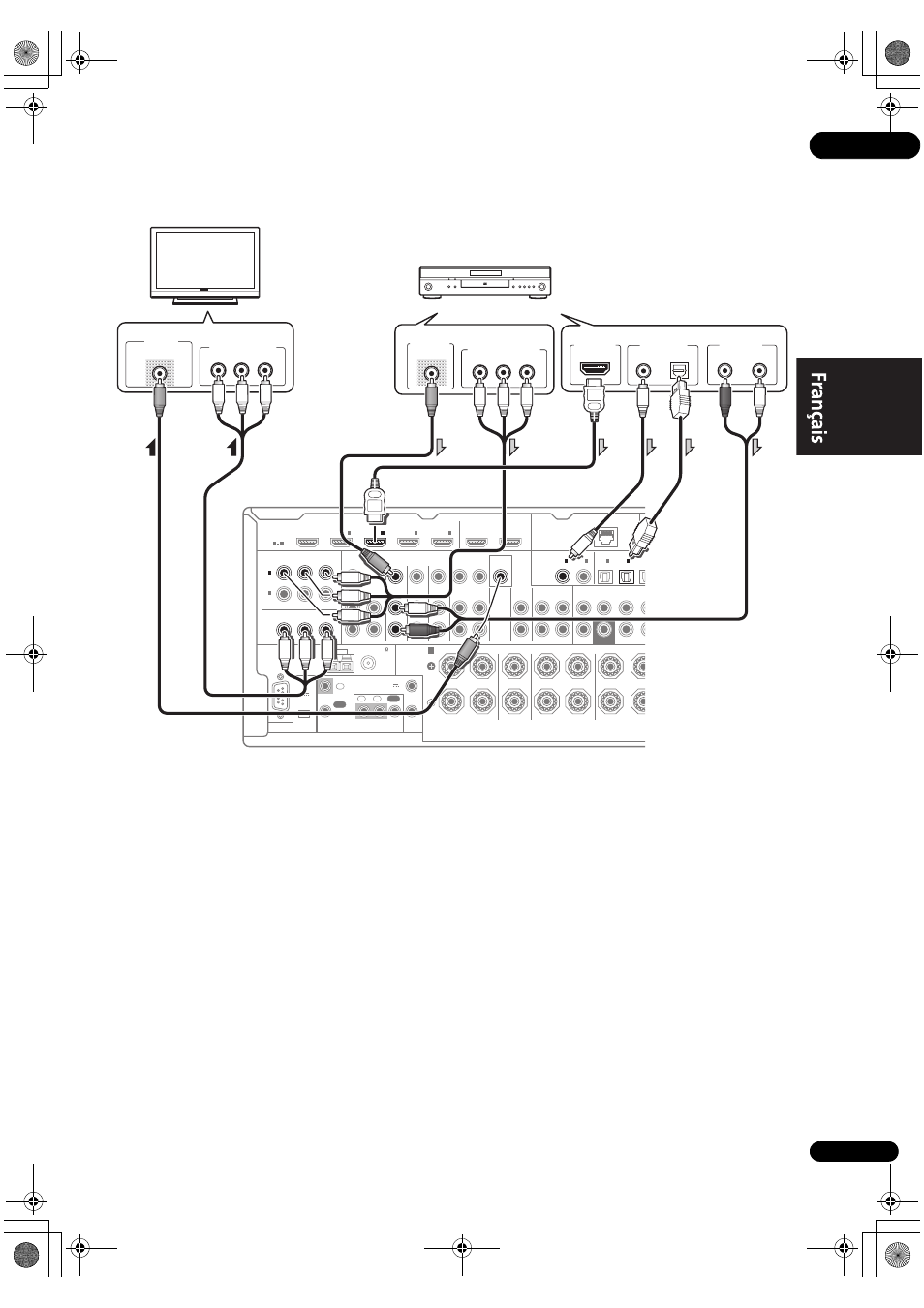

Le schéma montre comment raccorder un téléviseur (sans entrée HDMI) et un lecteur DVD (ou un autre lecteur) au
récepteur.
• Avec ces liaisons, le signal vidéo n’est pas transmis au téléviseur même si le lecteur DVD est raccordé à l’aide d’un
câble HDMI. Raccordez la prise vidéo du lecteur DVD à l’aide d’un cordon composite ou à composantes.
• Raccordez les appareils à l’aide d’un câble HDMI
pour écouter le son HD par le récepteur. N’utilisez
pas de câble HDMI pour transmettre les signaux
vidéo.
Selon le composant vidéo, il peut être impossible de
transmettre simultanément des signaux par la
liaison HDMI et par d’autres prises et des réglages
peuvent être nécessaires pour les signaux de sortie.
Veuillez vous reporter au mode d’emploi du
composant pour plus d’informations à ce sujet.
• Pour que le récepteur puisse restituer le son du
téléviseur, il faut raccorder le récepteur et le
téléviseur à l’aide de câbles audio (voir page 15).
COAXIAL COMPONENT VIDEO ASSIGNABLE OPTICAL ASSIGNABLE
MONITOR
OUT
IN
Y
P R Y
DVD
IN
P B
P R P B
1
IN
2
(DVD)
IN 1
(DVD)
IN 2
(DVR/BDR)
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
ASSIGNABLE
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
IN
CD
VIDEO
MONITOR
AUDIO
IN OUT
OUT
ZONE2
OUT
ZONE3
OUT
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT IN
IN BD
IN 1
IN
3
OUT 1
(CONTROL)
OUT 2
A R L R L R SURROUND BACK SURROUND CENTER FRONT
1 4
IN 1
(TV/SAT)
IN
FRONT CENTER SURROUND SUR
(VI
IN 2
(CD)
IN 2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT 1 2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4 LAN (10/100)
(OUTPUT
5 V
150 mA
MAX)
ANALOG R
AUDIO OUT VIDEO IN
Y P B P R
COMPONENT VIDEO IN
VIDEO OUT
VIDEO VIDEO
Y P B P R
COMPONENT VIDEO OUT
DIGITAL OUT
COAXIAL OPTICAL
HDMI OUT
L
Lecteur DVD, etc.
Téléviseur
Sélectionnez-en une Sélectionnez-en une Sélectionnez-en une
