Raccordement des antennes AM/FM

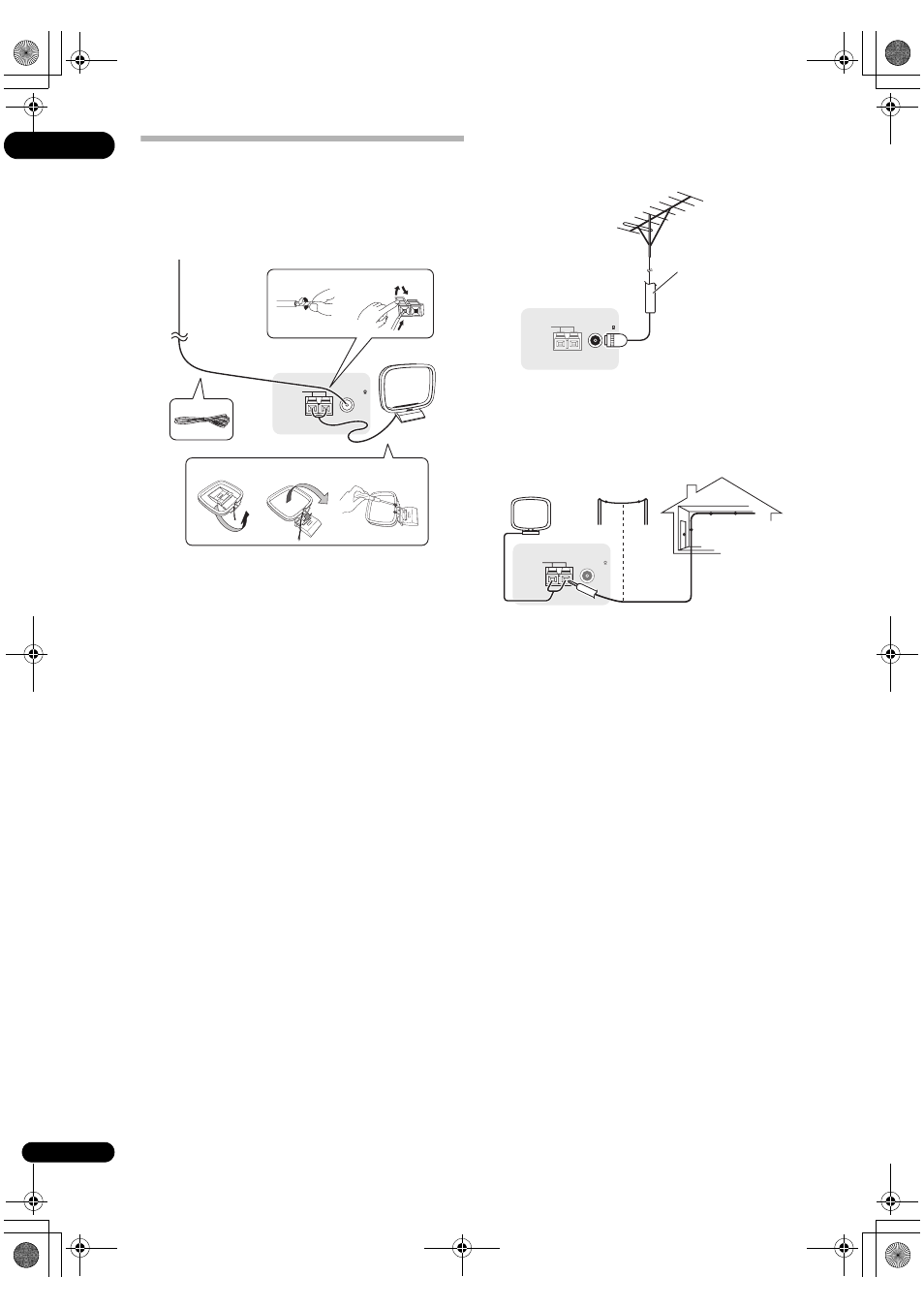

Raccordez l’antenne cadre AM et l’antenne fil FM de la
façon suivante. Pour améliorer la réception et la qualité
sonore, raccordez des antennes externes
(consultez la section Raccordement d’antennes
extérieures ci-dessous).
1 Retirez les protections des deux fils d’antenne AM.
2 Appuyez sur les onglets pour ouvrir les orifices et
insérez un fil à fond dans chaque borne, puis relâchez
les onglets pour fixer les fils d’antennes AM.
3 Fixez l’antenne cadre AM au support rattaché.
Pour fixer le support à l’antenne, pliez-le dans le sens
indiqué par la flèche (fig. a), puis insérez le cadre dans le
support (fig. b).
• Si vous prévoyez de fixer l’antenne AM à un mur ou
une autre surface, fixez le support avec des vis (fig. c)
avant d’insérer le cadre sur le support. Assurez-vous
que la réception est nette.
4 Placez l’antenne AM sur une surface plane et
orientez-la dans la direction qui offre la meilleure
réception.
5 Raccordez l’antenne fil FM à la prise d’antenne FM.
Pour obtenir les meilleurs résultats, étendez
complètement l’antenne fil FM et fixez-la à un mur ou un
encadrement de porte. Ne la laissez pas pendre et ne la
laissez pas enroulée.
Raccordement d’antennes extérieures
Pour améliorer la qualité de la réception FM, raccordez
une antenne FM extérieure à
FM UNBAL 75
Ω.
Pour améliorer la qualité de la réception AM, raccordez
un fil à gaine en vinyle de 5 m à 6 m de long aux bornes
AM LOOP sans débrancher l’antenne cadre AM fournie.
Pour obtenir le meilleur son possible, suspendez
l’antenne à l’horizontale à l’extérieur.
ANTENNA
FM UNBAL 75 AM LOOP
3
1
4
5
fig. a fig. b fig. c
2
ANTENNA
FM UNBAL 75 AM LOOP
Câble coaxial 75
Ω
ANTENNA
FM UNBAL 75 AM LOOP
Antenne extérieure
Antenne intérieure
(fil à gaine en
vinyle)
5 m à 6 m
