Collegamenti

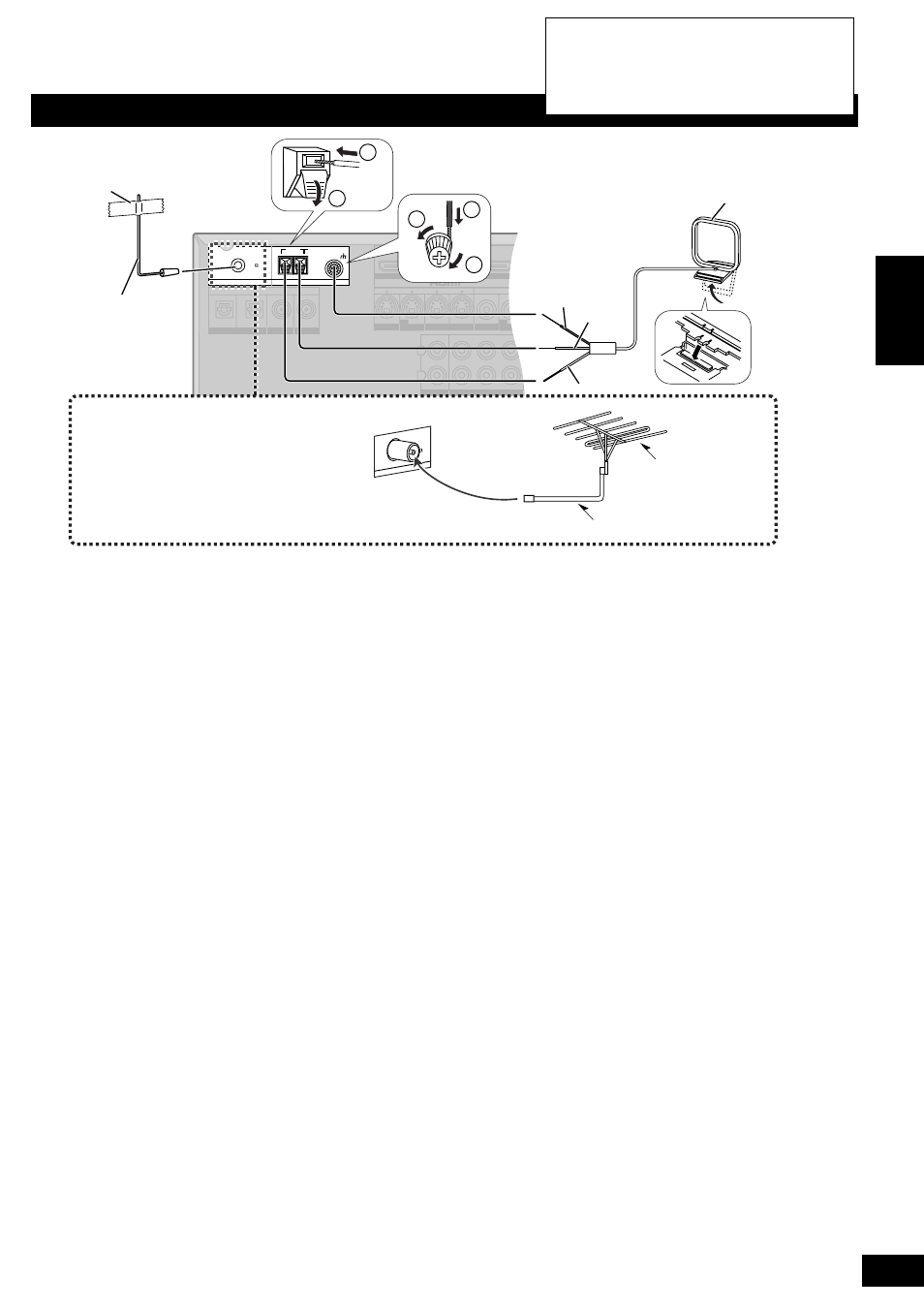

Collegamento delle antenne
(CD)
CD
DVD 6CH IN
BD/DVD/
AU
LOOP
EXT
AM ANT
FM ANT
DIGITAL IN
(BD/
DVD PLAYER)
(DVD RECODER)
(TV/STB)
OPTICAL1 OPTICAL2 COAXIAL1 COAXIAL2
LOOP ANT
GND
(BD/DVD PLAYER) IN
OUT
OUT
OUT
IN
IN
IN
SUBWOOFER SURROUND
FRONT
IN
IN
DVD RECORDER
TV MONITOR
TV MONITOR
TV/STB
CENTER
BD/
DVD PLAYER
BD/
DVD PLAYER
(DVD RECORDER) IN
R
L
S VIDEO
75
1
2
1
3
2
FM ANT
Nero
Rosso
Bianco
Antenna AM a quadro (in dotazione)
Tenere il cavo dell’antenna
separato dai registratori DVD,
dai lettori DVD e da altri cavi.
Antenna FM interna
(in dotazione)
Fissare l’altra estremità
dell’antenna dove la
ricezione è migliore.
Antenna FM
esterna
Antenna FM esterna (non in dotazione)
• Scollegare l’antenna FM interna.
• L’antenna deve essere installata da un tecnico
qualificato.
Cavo coassiale 75 Ω
Nastro adesivo
Pannello posteriore
• Prima di eseguire i collegamenti, spegnere tutti i
componenti.
• Componenti venduti separatamente se non
diversamente specificato.
• Per collegare un componente, vedere le
corrispondenti istruzioni per l’uso.
