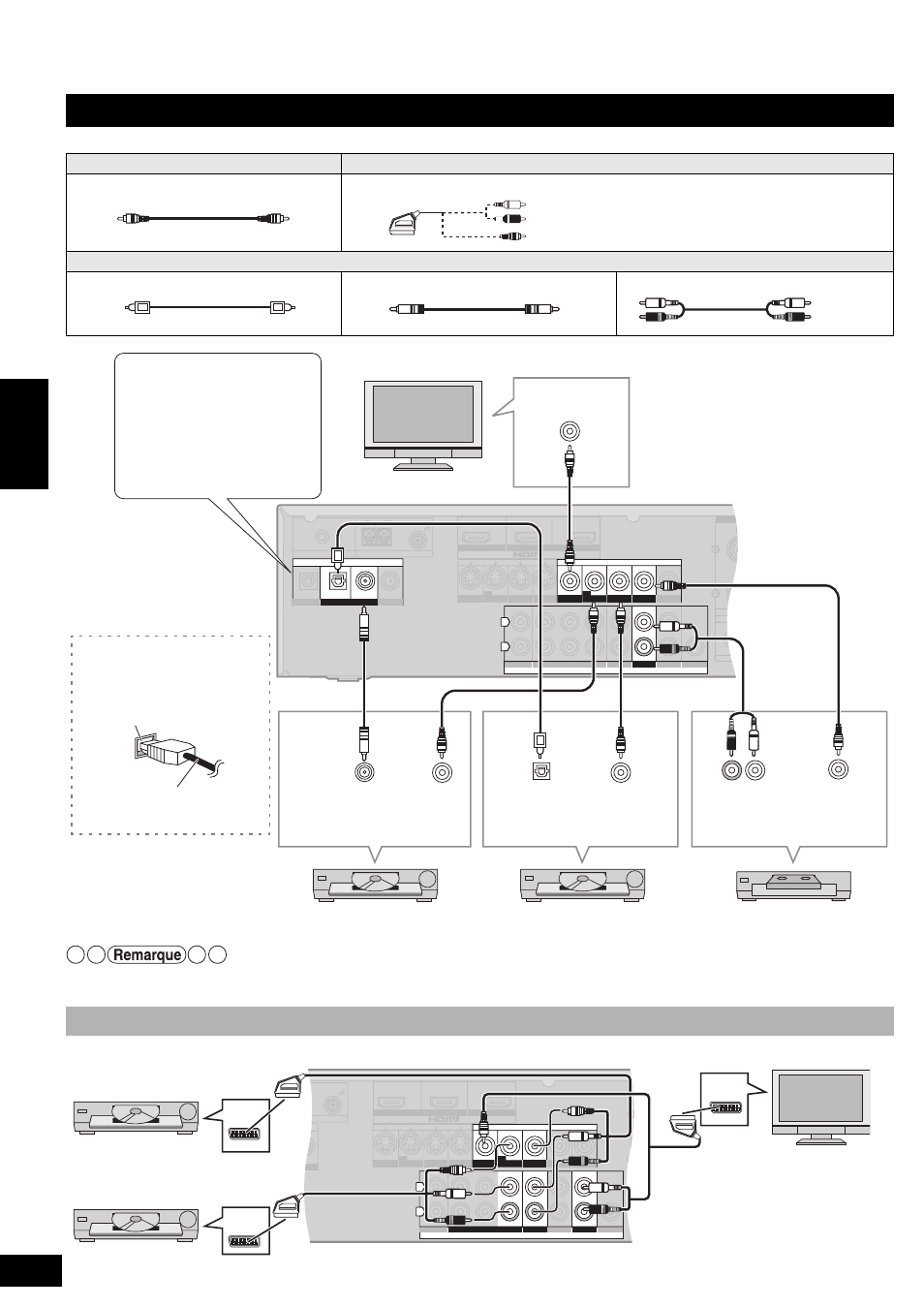

Raccordements
Câble de raccordement (tous les câbles sont vendus séparément)
• Le signal vidéo d’entrée peut être transmis via une borne de sortie du même type uniquement.
• Voir page 19 pour raccorder l’appareil à un décodeur de télévision par câble ou récepteur satellite.
Raccordements des câbles aux bornes vidéo et audio(pour utiliser le téléviseur, l’enregistreur DVD, le lecteur DVD, le magnétoscope)
Câble vidéo
Câble péritel
Câble de raccordement vidéo
Câble péritel à 21 broches
A utiliser pour raccorder l’appareil à une borne péritel
à 21 broches.
Câble audio
Câble à fibres optiques
Câble coaxial
Câble phono stéréo
Raccordement à l’aide d’un câble péritel à 21 broches
