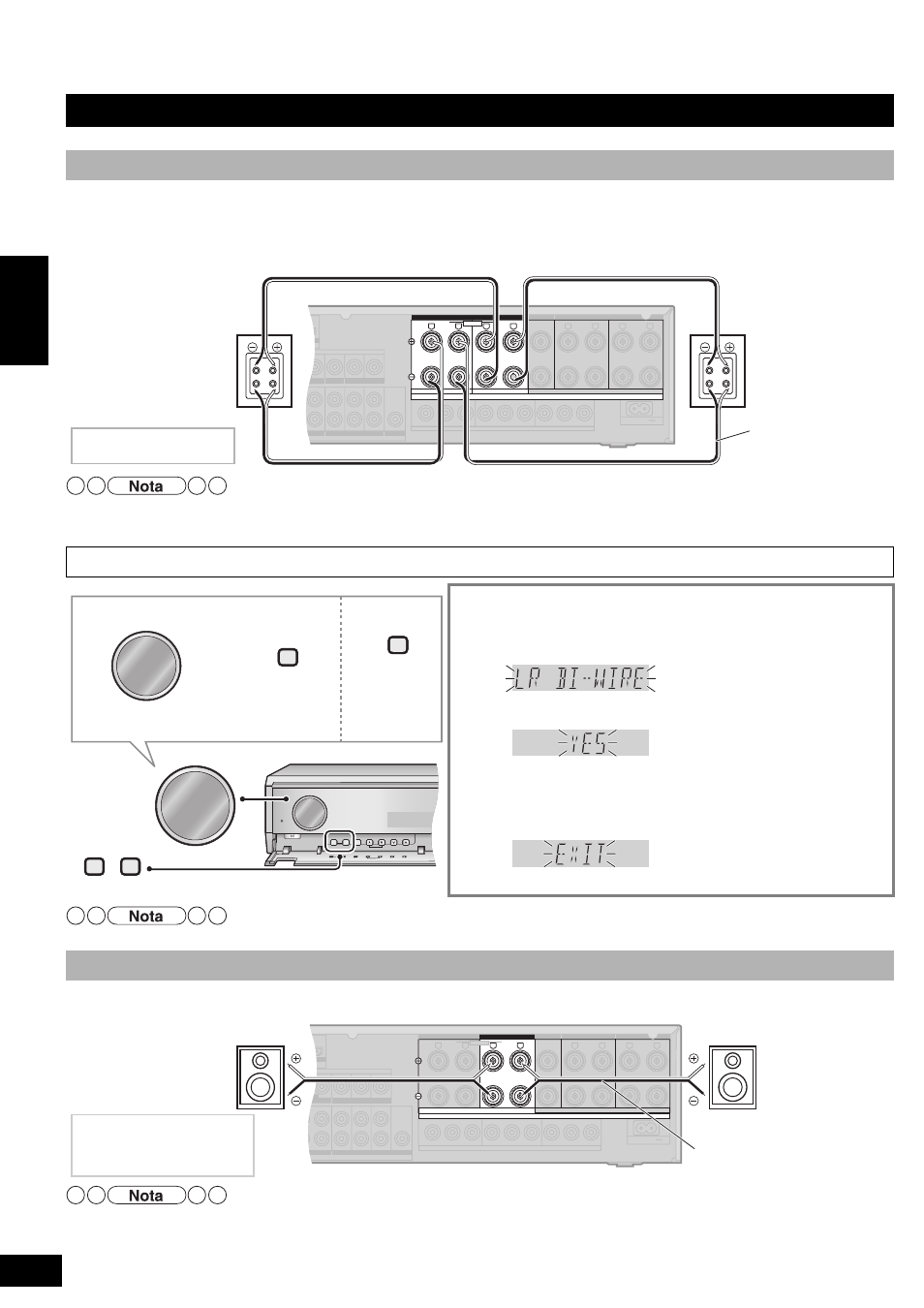

Collegamenti
Vedere le pagine 8 e 9 per la sistemazione e il collegamento dei diffusori in base al loro numero.
I diffusori Bi-wire dispongono di terminali di collegamento separati per i segnali in alta frequenza e in bassa frequenza.
• La funzione Bi-wire impedisce che i segnali in alta e bassa frequenza interferiscano tra loro, e offre una riproduzione con elevata qualità sonora.
• HF e LF indicano rispettivamente le alte frequenze e le basse frequenze.
• Selezionare “
YES ” nella seguente sezione “Configurazione delle impostazioni Bi-wire” quando si collegano all'unità diffusori Bi-wire.
I diffusori non producono suoni adeguati se questa impostazione non viene configurata.
• Verificare che i terminali HF dei diffusori siano collegati ai terminali FRONT B dell’unità e che i terminali LF dei diffusori siano collegati ai terminali FRONT A.
• Quando si riproducono sorgenti contenenti audio analogico e segnali PCM a 2 canali, amplificatori diversi per la alta frequenza e la
bassa frequenza producono audio stereo BI-AMP più chiaro e di migliore qualità (á pagina 25).
Per le impostazioni dettagliate, vedere la sezione “Configurazione delle impostazioni BI-AMP” (á pagina 34).
Effettuare i seguenti collegamenti quando si desidera installare una seconda coppia di diffusori in un’altra stanza, per ascoltarvi la musica.
• “Impostazione automatica dei diffusori mediante il microfono di impostazione” (á pagina 22) non riguarda i diffusori collegati ai terminali FRONT B. Se è selezionato “SPEAKERS
B”, l’unità si predispone automaticamente solo per la selezione di “SPEAKERS A” e utilizza la configurazione relativa all’impostazione automatica dei diffusori.
• Selezionare “SPEAKERS B” per ascoltare l’audio dai diffusori collegati ai terminali FRONT B (á pagina 25).
• Se si seleziona esclusivamente “SPEAKERS B”, viene effettuata la riproduzione a 2 canali. Se si usa una sorgente surround, l’audio
inviato a tutti i diffusori viene trasmesso dai diffusori anteriori sinistro e destro ( 2CH MIX).
Collegamento dei diffusori
Collegamento di diffusori Bi-wire
Configurazione delle impostazioni Bi-wire
1 Tenere premuto [-MENU/–SETUP, RETURN] per
circa due secondi per accedere alle impostazioni.
2 Selezionare e confermare la scelta.
3 Selezionare e confermare la scelta.
YES : se sono collegati diffusori Bi-wire
NO : se non sono collegati diffusori Bi-wire
Impostazione di fabbrica:
NO
4 Selezionare e concludere l'impostazione.
Collegamento di una seconda coppia di diffusori anteriori
VIDEO
6CH IN SUBWOOFER VCR TV/STB
FRONT A FRONT B CENTER SURROUND SURROUND BACK
Y
TV MONITOR OUT TV / STB IN DVD RECORDER IN
P B P R
COMPONENT VIDEO
Y Y P B P R P B P R
AC IN
R L R L R L R L BI-WIRE LF HF
AUDIO
IN IN IN OUT FRONT
IN IN IN IN
TV/STB VCR DVD RECORDER
DVD RECORDER
BD/
DVD PLAYER
DER) IN
(6-16 Ω EACH SPEAKER) A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
SPEAKERS
HF HF
LF LF
Cavo dei diffusori
Impedenza dei diffusori
BI-WIRE:
4 a 16 Ω
Pannello posteriore
Diffusore
anteriore (L)
Vista posteriore Diffusore anteriore (R)
Vista posteriore
-MENU/-SETUP ENTER
INPUT SELECTOR
BI-AMP SURROUND
SURROUND SPEAKERS
AUTO DETECTOR
TUNE
ADVANCED DUAL AMP
RETURN
SURROUND SPEAKERS ENTER - MENU/ - SETUP
AUTO DETECTOR RETURN
TUNE
INPUT SELECTOR
INPUT SELECTOR
ENTER
- MENU/ - SETUP
RETURN
- MENU/ - SETUP ENTER
RETURN
Ruotare per selezionare
la voce desiderata.
Premere per
confermare la
scelta.
Per ritornare alla
schermata
precedente/
Per annullare
Operazioni di base
VIDEO
D 6CH IN SUBWOOFER VCR TV/STB
FRONT A FRONT B CENTER SURROUND SURROUND BACK
Y
TV MONITOR OUT TV / STB IN DVD RECORDER IN
P B P R
COMPONENT VIDEO
Y Y P B P R P B P R
AC IN
R L R L R L R L BI-WIRE LF HF
AUDIO
IN IN IN OUT ND FRONT
IN IN IN IN
TV/STB VCR DVD RECORDER
DVD RECORDER
OR
BD/
DVD PLAYER
ORDER) IN
(6-16 Ω EACH SPEAKER) A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
SPEAKERS
Cavo dei diffusori
Pannello posteriore
Diffusore anteriore (R) Diffusore anteriore (L)
Impedenza dei diffusori
Anteriori A e B: 6 a 16 Ω
Anteriore B:
4 a 16 Ω
Collegamenti
