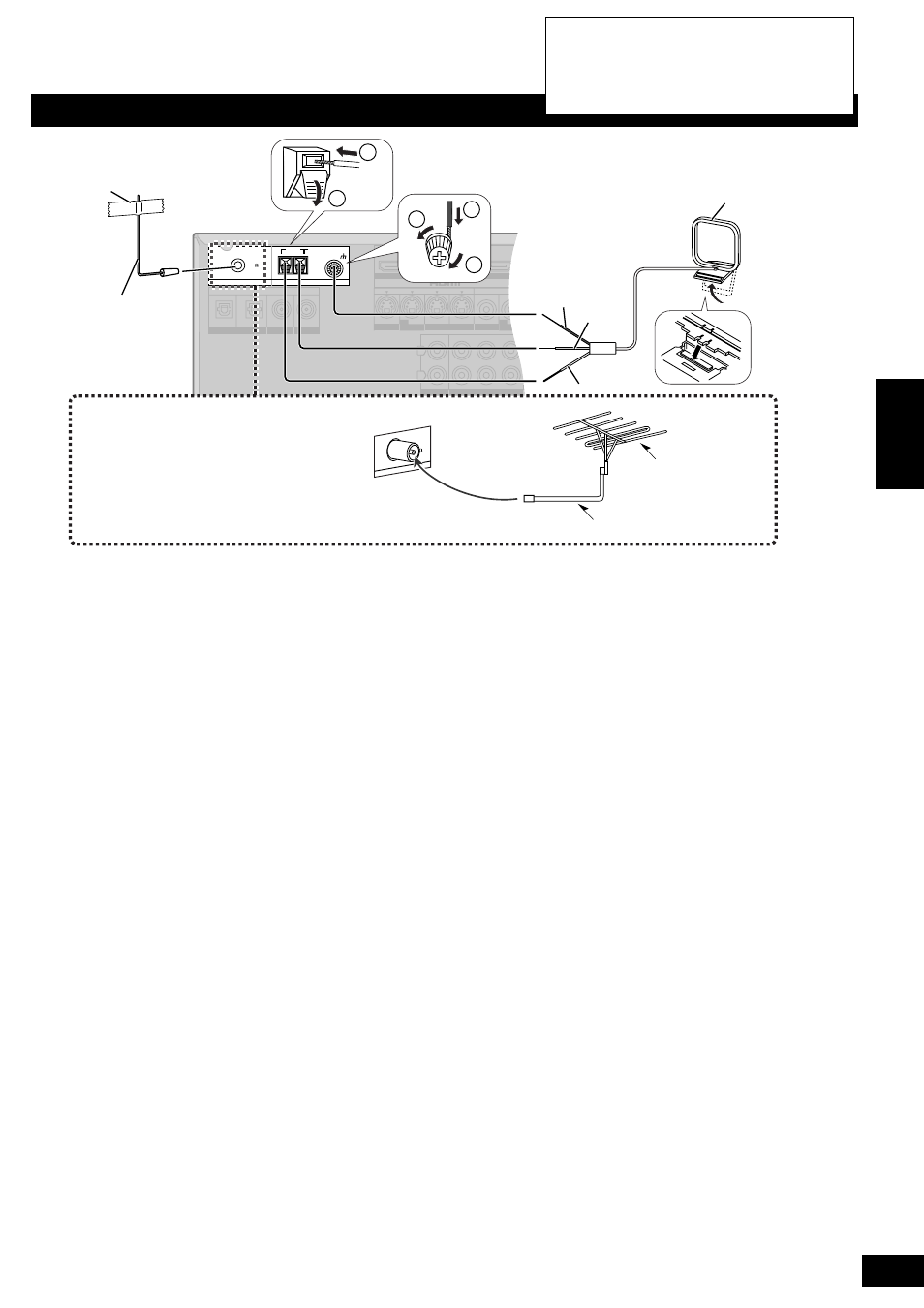

Raccordement des antennes
(CD)
CD DVD 6CH IN BD/DVD/
AU
LOOP EXT
AM ANT FM ANT
DIGITAL IN
(BD/
DVD PLAYER) (DVD RECODER) (TV/STB)
OPTICAL1 OPTICAL2 COAXIAL1 COAXIAL2
LOOP ANT
GND
(BD/DVD PLAYER) IN OUT
OUT OUT IN IN
IN SUBWOOFER SURROUND FRONT
IN IN
DVD RECORDER TV MONITOR TV MONITOR TV/STB
CENTER
BD/
DVD PLAYER
BD/
DVD PLAYER
(DVD RECORDER) IN
R
L
S VIDEO
75
1
2
1
3
2
FM ANT
Noir
Rouge
Blanc
Antenne-cadre AM (fournie)
Maintenez le câble d’antenne à l’écart
des enregistreurs DVD, des lecteurs
DVD et des autres câbles.
Antenne FM intérieure
(fournie)
Fixez l’autre extrémité de
l’antenne à l’endroit où la
réception est optimale.
Antenne FM
extérieure
Antenne FM extérieure (non fournie)
• Déconnectez l’antenne FM intérieure.
• L’antenne doit être installée par un technicien
qualifié.
75 Ω câble coaxial
Ruban adhésif
Panneau arrière
• Eteignez tous les appareils avant d’effecter les
raccordements.
• Sauf indication contraire, les appareils périphériques
sont vendus séparément.
• Pour raccorder un appareil, consultez les instructions
d’opération appropriée.
