Câble de raccordement (tous les câbles sont vendus séparément)
• Le signal vidéo d’entrée peut être transmis via une borne de sortie du même type uniquement.
• Voir page 19 pour raccorder l’appareil à un décodeur de télévision par câble ou récepteur satellite.

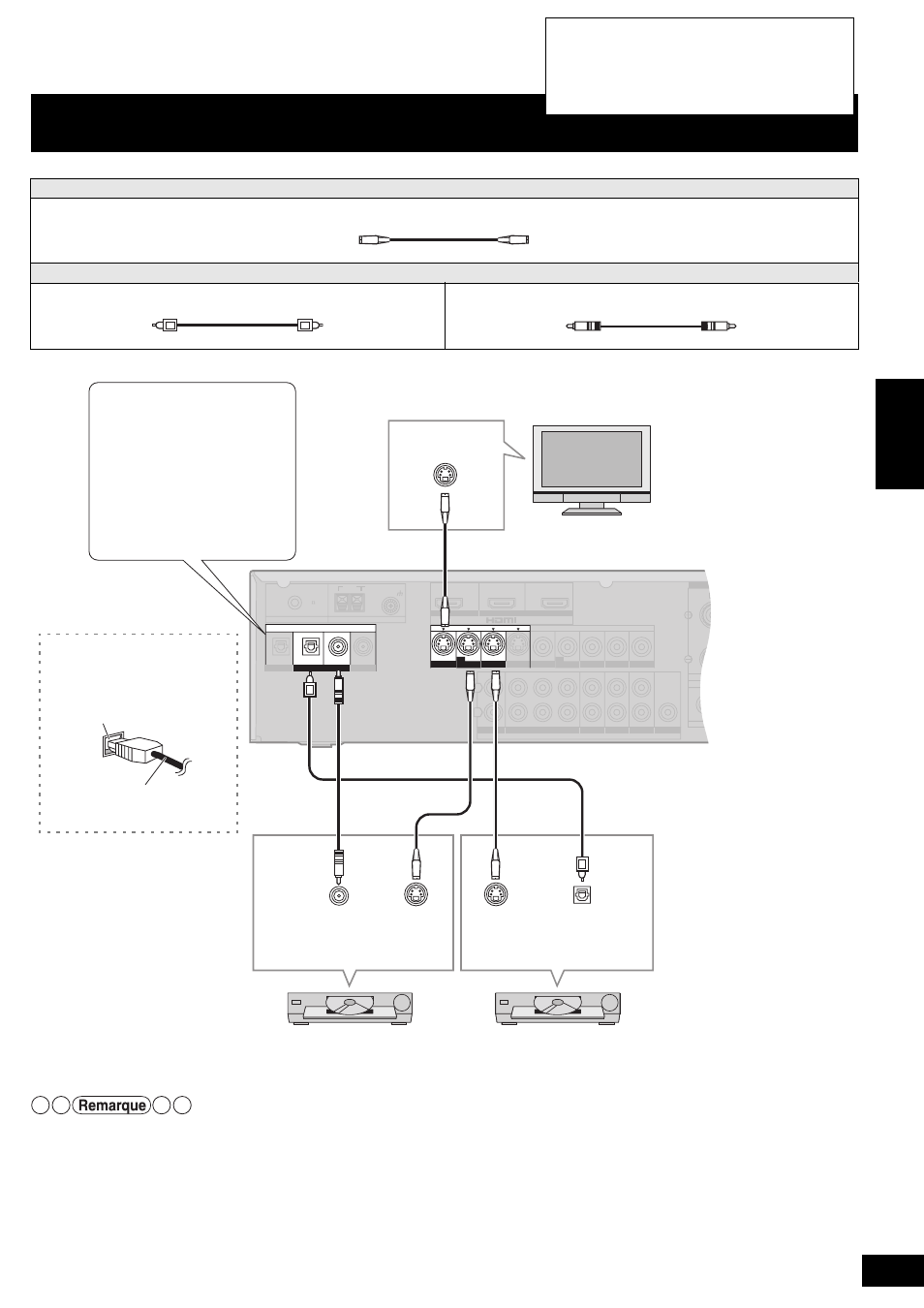

Raccordements des câbles aux bornes S-vidéo et audio
(pour utiliser le téléviseur, l’enregistreur DVD, le lecteur DVD)
Câble vidéo
Câble de raccordement S-vidéo
Câble audio
Câble à fibres optiques Câble coaxial
(CD)
VIDEO
CD DVD 6CH IN SUBWOOFER BD/DVD/ VCR TV/STB
Y
TV
AUDIO
LOOP EXT
AM ANT FM ANT
DIGITAL IN
(BD/
DVD PLAYER) (DVD RECODER) (TV/STB)
OPTICAL1 OPTICAL2 COAXIAL1 COAXIAL2
LOOP ANT
GND
(BD/DVD PLAYER) IN OUT
OUT OUT IN IN
IN IN IN IN OUT SUBWOOFER SURROUND FRONT
IN IN IN IN IN
TV/STB VCR DVD RECORDER
DVD RECORDER
DVD RECORDER TV MONITOR TV MONITOR TV/STB
CENTER
BD/
DVD PLAYER
BD/
DVD PLAYER
(DVD RECORDER) IN
R
L
S VIDEO
75
A OR B / BI-
TV
S VIDEO
IN
Panneau arrière
• Pour écouter la télévision avec le son
d’ambiance, effectuez un raccordement
supplémentaire en suivant les
instructions de la page 17.
Modification des réglages
d’entrée numérique
Par exemple, vous pouvez raccorder
l’appareil à un lecteur DVD qui offre
une sortie optique en suivant les
étapes décrites dans « Modification
des réglages d’entrée numérique »
(á
page 35).
Lecteur DVD
(lecteur BD)
Enregistreur DVD
DIGITAL
AUDIO OUT
(COAXIAL)
S VIDEO
OUT
DIGITAL
AUDIO OUT
(OPTICAL)
S VIDEO
OUT
Insérez le câble après vous êtes
assuré de la correspondance
des formes.
Raccordement du câble à
fibres optiques
Evitez de trop plier le câble à
fibres optiques.
• Éteignez tous les appareils avant d’effectuer les
raccordements.
• Sauf indication contraire, les appareils périphériques
sont vendus séparément.
• Pour raccorder les appareils respectifs, reportez-
vous aux modes d’emploi qui les accompagnent.
