Karcher B 60 W - Manual (Page 97)

- 7

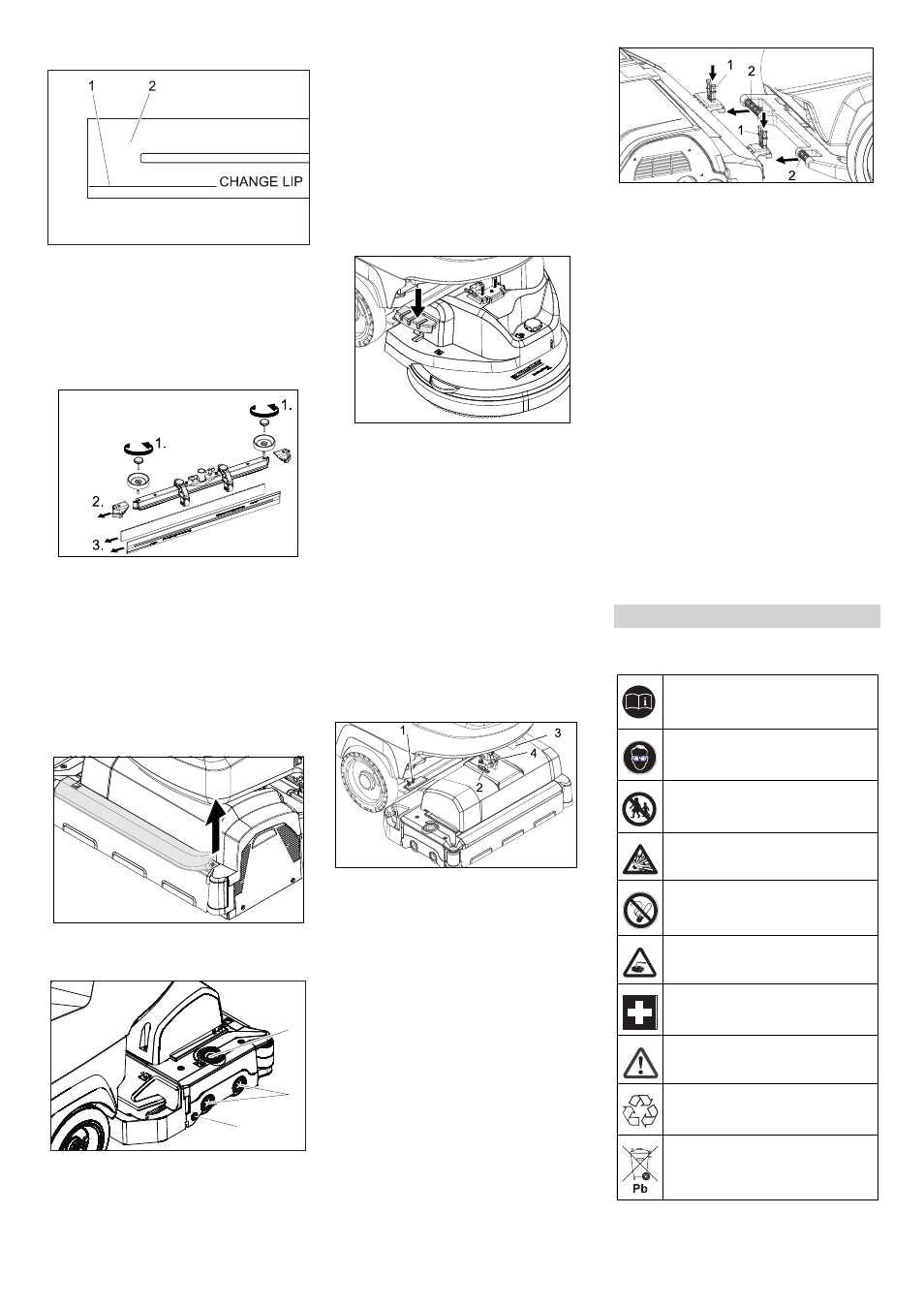

1 Slitasjemerke
2 Sugelippe
Sugelippene skal skiftes eller snus når de
er slitt ned til slitemerket.

Ta av sugebommen.
 Skru ut stjernegrepskruene.
 Ta av kunststoffdelene.
 Trekk av sugeleppen.
 Skyv inn de nye elle snudde sugelippene.
 Sett på plass kunststoffdelene.
 Sett på plass kryssgrepskruen og skru
den godt til.
 Trekk av gummilist og rengjør rennen
med en klut. Etter rengjøringen, trykk
gummilisten jevnt på plass igjen.
 Hev rengjøringshodet.
1 Låsetast lagerlokk
2 Børste
3 Trykknapp
 Trykk på låsetasten på lagerlokk.
 Sving av lagerlokk.
 Trekk ut børstevalsen.
Merk: Skift ut børstevalsene når børste-
lengden har nådd 10 mm.
 Sett inn ny børstevalse.
 Sving tilbake lagerlokk og trykk på
trykknappen.
 Hev rengjøringshodet.
 Pedal for børsteskifte trykkes ned over
motstandspunktet.
 Trekk ut skivebørster sidevies under
rengjøringshodet.
 Hold ny skivebørste under rengjørings-
hodet, trykk opp og la den gå i lås.
 Skyv maskinen ca. 2 m forover, slik at
styrehjulene peker bakover.
 Pedal for senking av rengjøringsholdet
trykkes litt ned, og beveges deretter til
venstre. Pedalen låses da opp. Peda-
len slippes langsomt opp.
Løftearmen på rengjøringshodet sen-
kes ned.
 Tøm rentvanns- og bruktvannstanken.
 Løsne festet for tanken og sving tanken
opp.
1 Fjærelement
2 Låsepinne
3 Lokk koblingsboks
4 Låsehakk sikringsstift
 Legg rengjøringshodet midt foran mas-
kinen.
 Ta av deksel på koblingsboks.
 Dampkontakt på rengjøringshodet ko-
bles til maskinen.
 Sett på deksel på koblingsboks.
 Koble slangekoblingen på rengjørings-
hodet til slangen på apparatet.
1 Fjærelement
2 Skyvebøyle
 Skyv skyvebøyle inn i holderen på ren-
gjøringshodet.
 Vipp ned fjærelement og la det gå i lås.
 Løftearm på rengjøringshodet rettes inn
mot holderen på oversiden av rengjø-
ringshodet.
 Sikringsstift settes inn og låses.
 Stille inn rengjøringshodet: still inn i
ønsket stilling med reguleringsskruen.
 Sving vanntanken helt ned og kontroller
låsen.
Videre demontering skjer i motsatt rekke-
følge av monteringen.
Forsiktig!
Ved demontering av rengjøringshodet kan
maskinen bli ustødig, pass på at den står
trygt.
Evtl. legg inn noe under bak for å hindre at
den velter.
Ved omgang med batterier må det tas hen-
syn til:
Skift eller snu sugeleppe
Rengjøre vannfordelingsrenne
Skifting av børstevalse
1
2
3
Skifte skivebørste
Montere rengjøringshode
Demontere rengjøringshode
Batterier
Følg anvisningene på batteriet, i
bruksanvisningen og i maskin-
bruksanvisningen.
Bruk vernebriller
Hold barn unna syre og batterier
Eksplosjonsfare
Åpen ild, gnister, åpent lys og røy-
king er forbudt.
Fare for personskader
Førstehjelp
Varselmerket
Avfallshåndtering
Batterier må ikke kastes i hus-
holdsningsavfallet.
97 NO
