Karcher B 60 W User Manual
Page 220

-

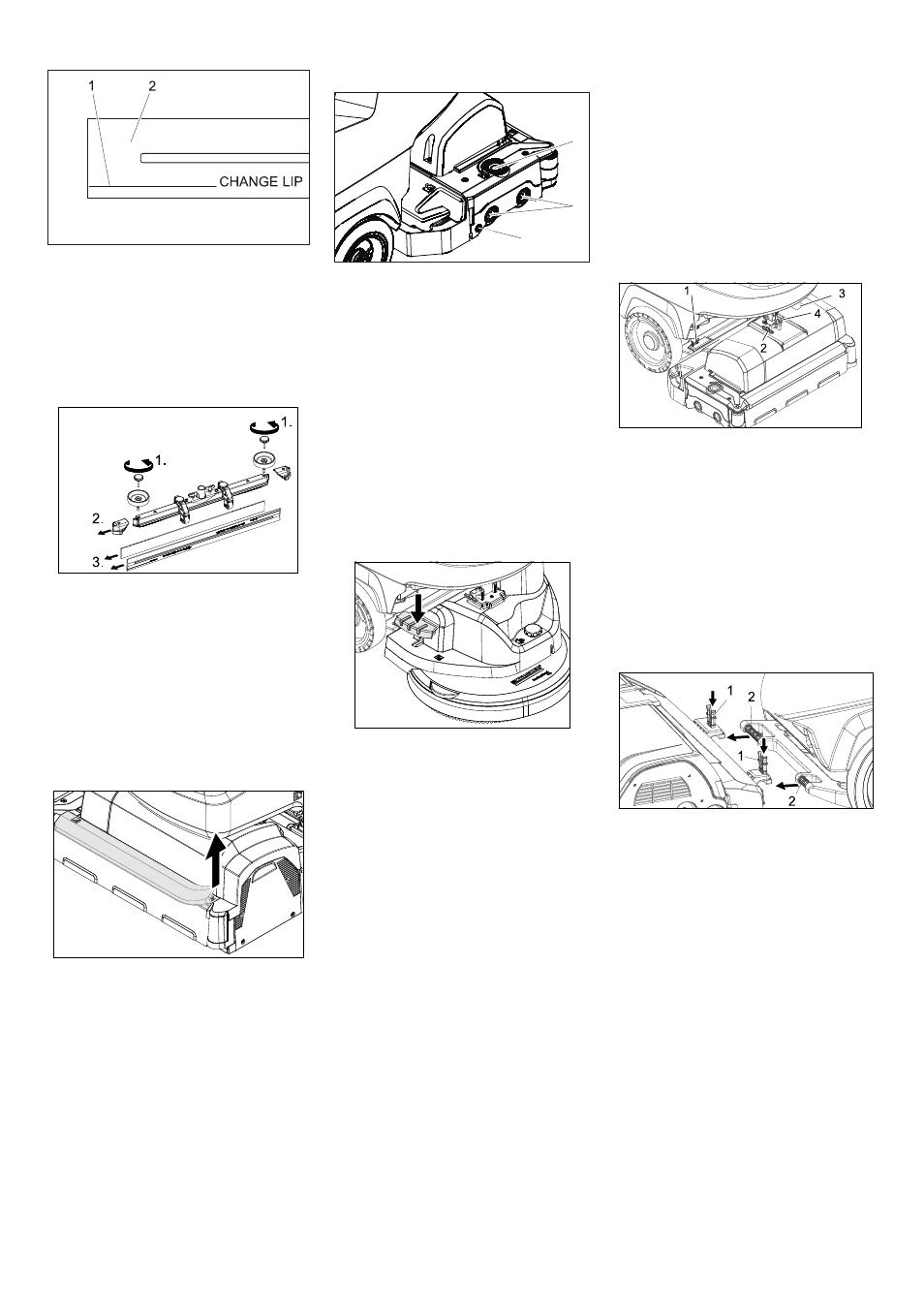

7
1 Značka opotrebenia
2 Vysávacia hubica
Nasávacie prísavky sa musia vymeniť ale-
bo otočiť, ak sú opotrebované až po značku
opotrebenia.
Zložte sací nadstavec.
Vyskrutkujte hviezdicový držiak.
Stiahnite umelohmotné diely.
Stiahnite sacie stierky.
Nasuňte nové alebo otočené nasávacie
prísavky.
Nasuňte umelohmotné diely.
Zaskrutkujte a pevne dotiahnite krížové
rukoväte.
Vytiahnite gumenú lištu a vyčistite žľab
pomocou handričky. Po čistení zatlačte
gumenú lištu rovnomerne späť.
Zdvihnite čistiacu hlavu.
1 Tlačidlo na odblokovanie krytu ložiska
2 Kefa
3 Tlačidlo
Stlačte na odblokovanie krytu ložiska.
Vyklopte kryt ložiska.
Vytiahnite valcové kefy.
Upozornenie: Vymeňte valce s kefka-
mi, ak budú mať štetiny dĺžku 10 mm.
Nasaďte nové valcové kefky.
Pritiahnite kryt ložiska a zatlačte na tla-
čidlo.
Zdvihnite čistiacu hlavu.
Pedál výmeny kefy zatlačte cez odpor
dozadu smerom dole.
Kotúčovú kefu vytiahnite bočne pod čis-
tiacu hlavu.
Novú kotúčovú kefu držte pod čistiacou
hlavou, stlačte smerom hore a nechajte
zapadnúť na svoje miesto.
Posuňte prístroj o cca 2 m dopredu, aby
ukazovali kolieska smerom dozadu.
Stlačte pedál na spustenie hlavy o tro-
chu dole, potom ním pohybujte vľavo.
Tak sa odblokujew pedál. Zdvihnite pe-
dál pomaly hore.
Zdvíhacie rameno čistiacej hlavy sa
presúva dole.
Vypustite nádrž s čistou a znečistenou
vodou.
Uvoľnite skrutku na uzavretie nádrže a
nádrž vyklopte.
1 Pružný prvok
2 Bezpečnostný kolík
3 Kryt svorkovnice
4 Blokovací bezpečnostný kolík
Čistiacu hlavu zasuňte v strede pod
stroj.
Odstráňte kryt svorkovnice.
Zapojte kábel napájania elektrickým
prúdom do prístroja.
Namontujte kryt svorkovnice.
Hadicovú spojku na čistiacej hlave spoj-
te s hadicou stroja.
1 Pružný prvok
2 Posuvná rukoväť
Nasuňte posuvnú rukoväť do upevňo-
vacieho mechanizmu čistiacej hlavy.
Nasuňte pružné prvky smerom dole a
zaklapnite.
Nasmerujte zdvíhacie rameno čistiacej
hlavy na držiak na hornej strane čistia-
cej hlavy.
Nasuňte a zaklapnite bezpečnostný kolík.
Nastavte čistiacu hlavu. pomocou na-
stavovacej skrutky do potrebnej polohy.
Vyklopte vodnú nádrž úplne dole, skon-
trolujte zablokovanie.
Demontáž sa vykoná v opačnom poradí
ako montáž.
Pozor
Pri demontáži čistiacej hlavy môže vznik-
núť nestabilná poloha stroja, dávajte pozor
na bezpečnú polohu stroja.
Prípadne podložte vzadu stroj a zabezpeč-
te ho tak proti prevráteniu.
Výmena alebo otočenie sacích stierok
Vyčistite žľab rozdeľovača vody
Výmena valcových kief
Výmena kotúčovej kefy
1
2
3
Montáž čistiacej hlavy
Demontáž čistiacej hlavy
220
SK
