Ovládací a funkční prvky – Karcher B 60 W User Manual

Page 171

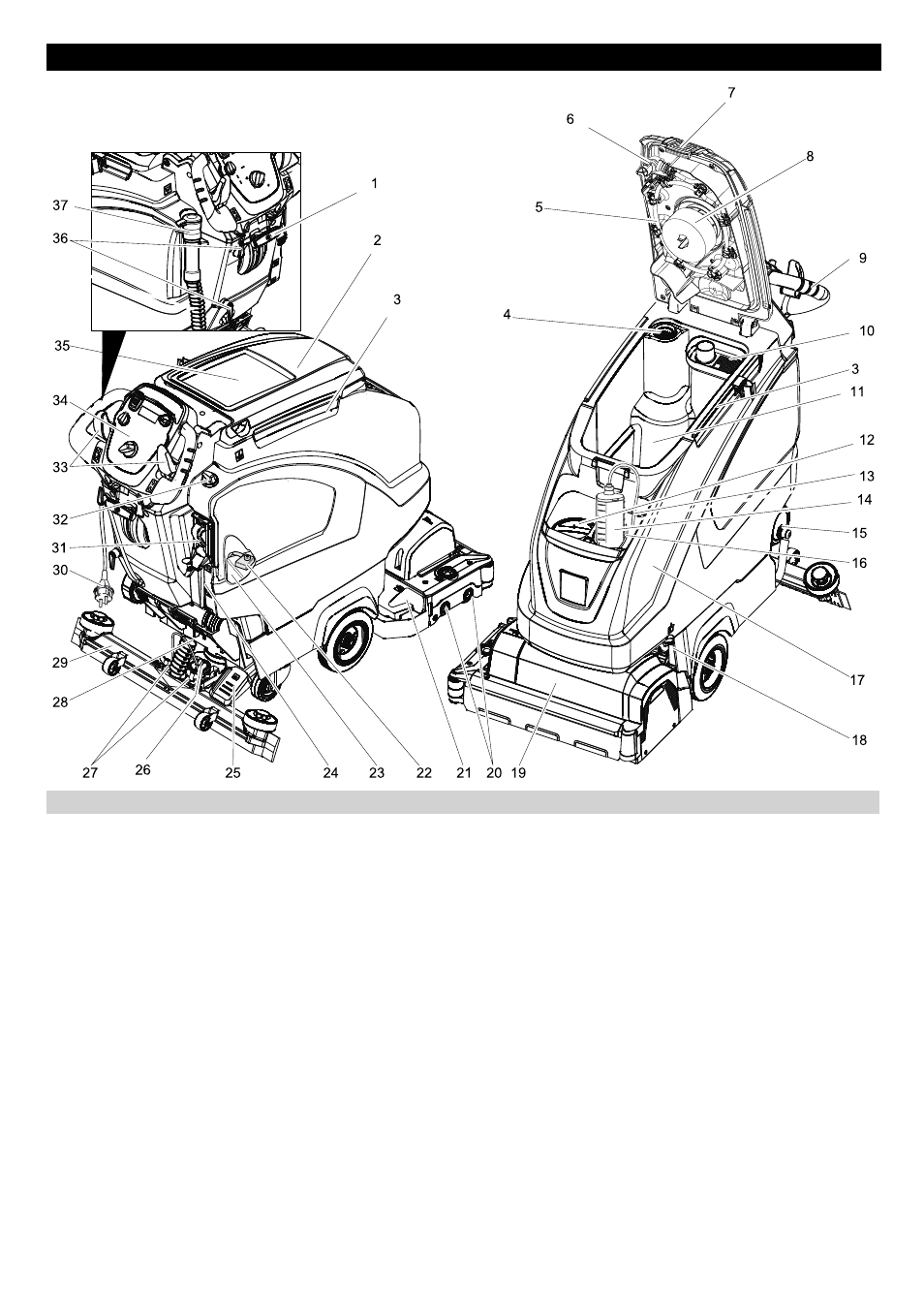

1 Páka ke spouštění sací lišty
2 Víko nádrže na špinavou vodu
3 Přídržná lišta pro Homebase
4 Sítko na vlákna
5 Vyplachovací systém nádrže na znečiš-

těnou vodu (volitelné)

6 Flexibilní uzávěr vyplachovacího systé-

mu (volitelné)

7 Zablokování nádrže na znečištěnou

vodu

8 Plovák
9 Posuvné rameno
10 Sítko na hrubé nečistoty
11 Nádrž na špinavou vodu
12 Plnicí otvor nádrže na čistou vodu
13 Sací hadice na čisticí prostředek (pou-

ze varianta DOSE)

14 Láhev s čisticím prostředkem (pouze

varianta DOSE)

15 Uzávěr nádrže na čerstvou vodu s filtrem
16 Držák láhve na čisticí prostředek
17 Nádrž na čistou vodu
18 Pojistka nádrže

je navíc zajištěno plechem a šrouby

19 Čisticí hlava (názorný obrázek) *
20 Kartáčové válce (varianta BR), kotou-

čové kartáče (varianta BD) *

21 Nádrž na hrubé nečistoty (jen model BR)
22 Zabezpečení pólů baterie
23 Baterie *
24 Ukazatel stavu čisté vody
25 Pedál ke zvedání a spouštění čisticí

hlavice

26 Otáčecí madlo k naklonění sací lišty
27 Křídlové matice k upevnění sací lišty
28 Sací hadice
29 Sací lišta *
30 Připojovací kabel pro nabíječku
31 Plnicí automatika nádrže na čerstvou

vodu (volitelné)

32 Tlačítko regulace množství vody
33 Pedál plynu (B 40 W Bp)

Bezpečnostní spínač (B 40 C Bp)

34 Ovládací panel
35 Odkládací plocha pro čisticí sadu

"Homebase Box"

36 Kabelový hák
37 Vypouštěcí hadice na znečištěnou

vodu s dávkovacím zařízením

* Není součástí dodávky

–

Obslužné prvky čisticího procesu jsou
žluté.

–

Obslužné prvky údržby a servisních
oprav jsou světle šedé.

Ovládací a funkční prvky

Zobrazení podlahového mycího stroje

Barevné označení

171
