Karcher B 60 W User Manual
Page 187

-

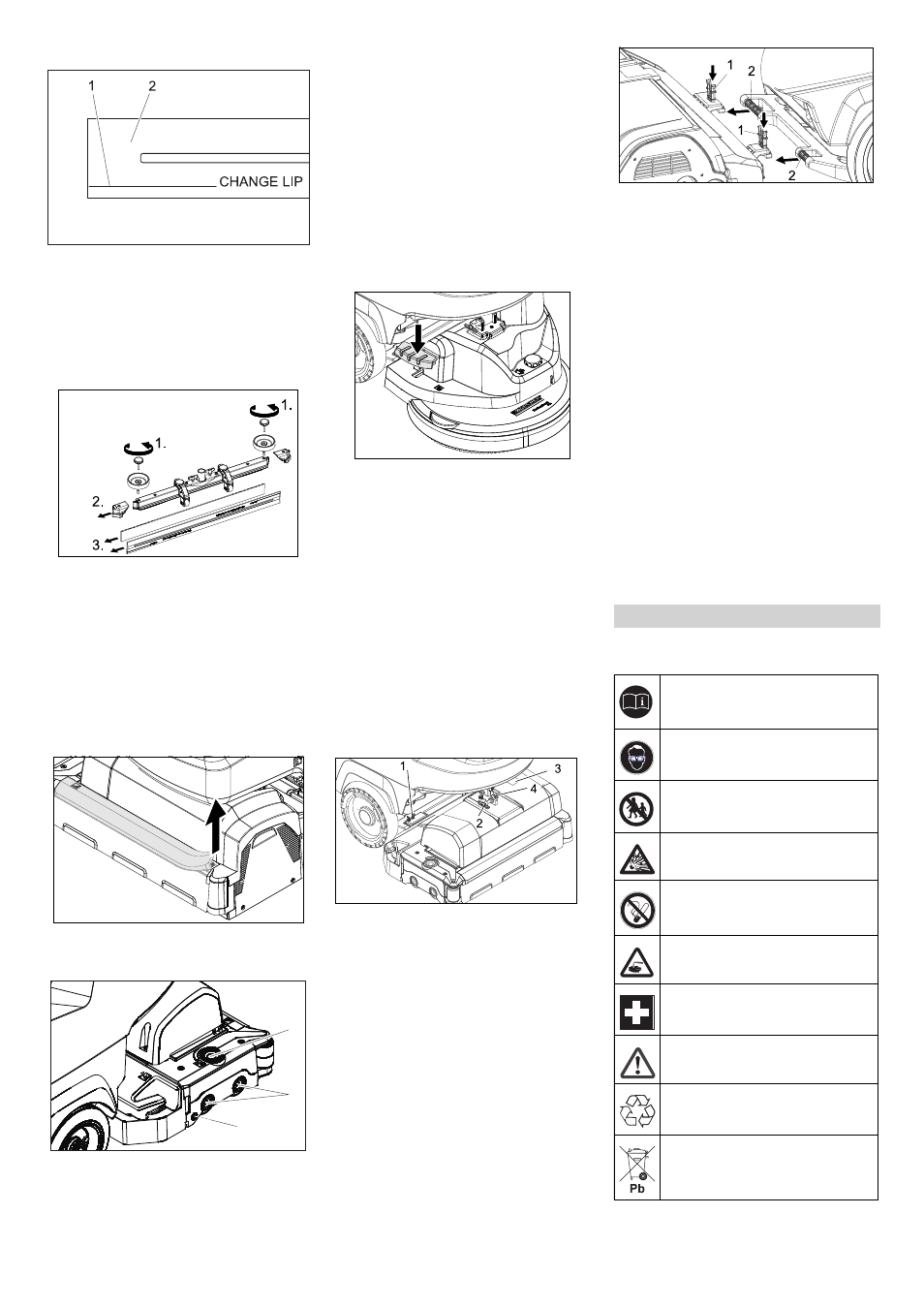

7
1 Oznaka za obrabo
2 Sesalni nastavek
Sesalne nastavke je treba zamenjati ali obrni-
ti, ko so obrabljeni do oznake za obrabo.
Snemite sesalni nosilec.
Odvijte zvezdaste ročaje.
Snemite plastične dele.
Izvlecite sesalne brisalce.
Vstavite nove ali obrnjene sesalne na-
stavke.
Nataknite plastične dele.
Privijte zvezdaste ročaje in jih zategnite.
Snemite gumijasto letev in žleb očistite
s krpo. Po čiščenju gumijasto letev ena-
komerno spet s pritiskom namestite.
Dvignite čistilno glavo.
1 Tipka za deblokado ležajnega pokrova
2 Krtača
3 Pritisni gumb
Pritisnite tipko za deblokado ležajnega
pokrova.
Ležajni pokrov zasukajte v stran.
Izvlecite krtačne valje.
Opozorilo: Zamenjajte krtačne valje,
ko dolžina dlačic doseže 10 mm.
Vstavite nove krtačne valje.
Ležajni pokrov zasukajte nazaj in ga za-
prite s pritisnim gumbom.
Dvignite čistilno glavo.
Pedal za zamenjavo krtač potisnite
navzdol preko upora.
Kolutno krtačo izvlecite ob strani pod či-
stilno glavo.
Novo kolutno krtačo držite pod čistilno
glavo, pritisnite navzgor in zaskočite.
Napravo potisnite pribl. 2 m naprej, da
vodilna kolesa gledajo nazaj.
Pedal za spuščanje čistilne glave priti-
snite nekoliko navzdol, nato ga prema-
knite v levo. S tem se pedal deblokira.
Pedal počasi spustite navzgor.
Dvižna roka čistilne glave se spusti.
Izpraznite rezervoar za svežo in uma-
zano vodo.
Sprostite zapah rezervoarja in rezervo-
ar obrnite navzgor.
1 Vzmetni element
2 Varnostni zatič
3 Pokrov prikljčne omarice
4 Zaskočka varnostnega zatiča
Čistilno glavo sredinsko položite pred stroj.
Snemite pokrov priključne omarice.
Električni kabel čistilne glave povežite z
napravo.
Namestite pokrov priključne omarice.
Cevno spojko na čistilni glavi povežite z
gibko cevjo na stroju.
1 Vzmetni element
2 Potisno streme
Potisno streme potisnite v nastavek či-
stilne glave.
Vzmetne elemente potisnite navzdol in
zaskočite.
Dvižno roko čistilne glave usmerite na
nastavek na zgornji strani čistilne glave.
Varnostni zatič vtaknite in zaskočite.
Nastavljanje čistilne glave: z nastavitve-
nim vijakom nastavite na želeni položaj.
Rezervoar za vodo zasukajte navzdol,
preverite zapah.
Odstranjevanje se opravi v obratnem vr-
stnem redu kot vstavljanje.
Pozor
Pri demontaži čistilne glave lahko položaj
naprave postane nestabilen, pazite na va-
ren položaj.
Po potrebi zadaj podložite in tako zavarujte
proti nevarnosti prevrnitve.
Pri rokovanju z baterijami obvezno upošte-
vajte sledeča opozorila:
Zamenjava ali obrnitev sesalnih nastavkov
Čiščenje žleba vodnega razdelilnika
Zamenjava krtačnih valjaev
1
2
3
Zamenjava kolutne krtače
Vstavljanje čistilne glave
Odstranitev čistilne glave
Baterije
Upoštevajte navodila na bateriji, v
Navodilu za uporabo in v Navodilu
za obratovanje vozila
Nosite zaščito za oči
Otroci se ne smejo dotikati kislin in
baterij
Nevarnost eksplozij
Prepovedan ogenj, iskre, odprta
svetloba in kajenje
Nevarnost razjedanja
Prva pomoč
Opozorilni zaznamek
Odstranitev odpadnega materiala
Baterije ne odvrzite v smetnjak
187
SL
