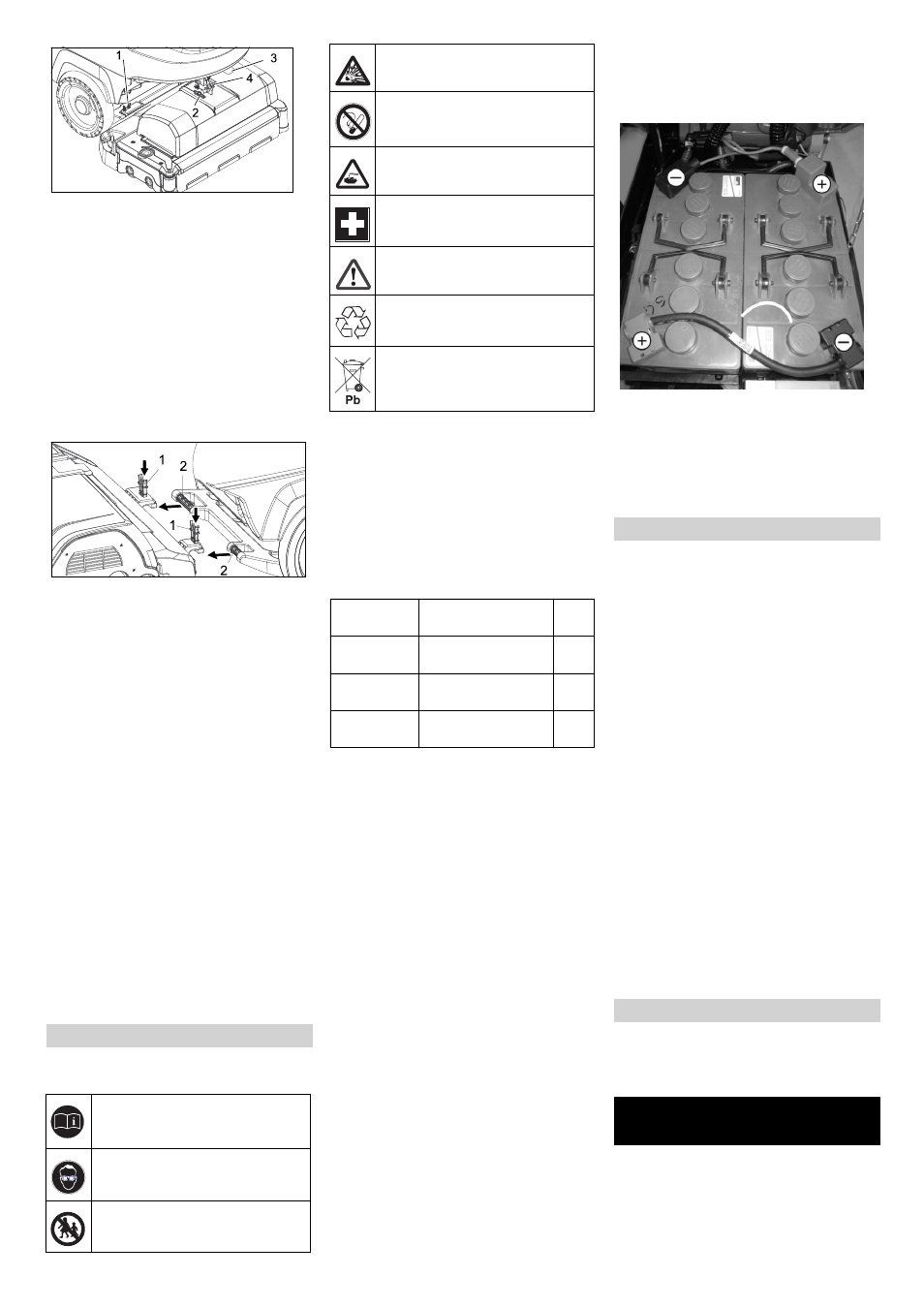

Page 76

-
8
1 Elemento de mola
2 Pino de segurança
3 Cobertura da caixa de bornes
4 Encaixe do pino de retenção
Posicionar a cabeça de limpeza cen-
tralmente à frente do aparelho.
Retirar a cobertura da caixa de bornes.
Ligar o cabo de alimentação da corren-
te eléctrica da cabeça de limpeza ao
aparelho.
Montar a cobertura da caixa de bornes.
Ligar o acoplamento da mangueira, na
cabeça de limpeza, com a mangueira
no aparelho.
1 Elemento de mola
2 Alavanca de avanço
Inserir a alavanca de avanço no encai-
xe da cabeça de limpeza.
Deslocar os elementos de mola para
baixo e encaixar.
Alinhar o braço de elevação da cabeça
de limpeza com o suporte do lado supe-
rior da cabeça de limpeza.
Encaixar o pino de retenção.
Ajustar a cabeça de limpeza: Ajustar
a posição desejada com o parafuso de
regulação.
Girar o depósito de água completamen-
te para baixo e verificar o bloqueio.
Os restantes trabalhos de desmontagem são
efectuados em ordem inversa à montagem.
Atenção
Durante a desmontagem da cabeça de limpe-
za a máquina pode perder a sua estabilidade.
Ter atenção à estabilidade da máquina.
Eventualmente calçar para evitar um tom-
bamento.
Observar impreterivelmente os seguintes avi-
sos de advertência ao manusear baterias:
ƽ
Perigo
Perigo de explosão. Não colocar ferramen-
tas ou objectos semelhantes sobre a bate-
ria, ou seja, sobre os pólos finais e os
conectores de células.
Perigo de lesão. Em caso de ferimentos,
evitar o contacto com chumbo. Depois de
executar trabalhos na bateria, lavar sem-
pre as mãos.
* O aparelho necessita de 2 baterias
1)
Conjunto completo (24 V/105 Ah) incl.
cabo de conexão, n.º de encomenda
4.035-449.0
2)
Conjunto completo (24 V/70 Ah) incl. cabo de
conexão, n.º de encomenda 4.035-447.0
3)
Conjunto completo (24 V/80 Ah) incl. cabo de
conexão, n.º de encomenda 4.035-450.0
Deslocar o aparelho aprox. 2 m para a
frente, para que os rolos guia apontem
para trás.
Descer a cabeça de limpeza.
Esvaziar os depósitos de água limpa e
suja.
Libertar o travamento do depósito e
deslocar este para cima.
Posicionar as baterias e a cabeça de
limpeza alinhadas na tina e posicionar
os toros de madeira no chão para fins
de fixação.
Atenção
Durante a desmontagem e montagem das ba-
terias a máquina pode perder a sua estabilida-
de. Ter atenção à estabilidade da máquina.
Conectar o cabo de ligação fornecido
junto aos pólos da bateria ainda livres
(+) e (–).
Ligar os pólos com o cabo de ligação
incluído no volume de fornecimento.
ṇ
Advertência
Observe a polaridade correcta!
Esboço de montagem para 2 baterias
Girar o depósito de água completamen-
te para baixo e verificar o bloqueio.
Aviso
Antes da colocação em operação do apa-
relho carregar as baterias.
Ver, para isso, no ponto "Carregar baterias".
Atenção
Perigo de danos devido ao tombamento do
aparelho; desmontar as baterias apenas se
uma cabeça de limpeza estiver montada
no aparelho.
Retirar Intelligent Key.
Deslocar o aparelho aprox. 2 m para a
frente, para que os rolos guia apontem
para trás.
Descer a cabeça de limpeza.
Libertar o travamento do depósito e
deslocar este para cima.
Desligue o cabo do pólo negativo da
bateria.
Desconectar os restantes cabos das
baterias.
Retirar os blocos de retenção ou as pe-
ças em plástico expandido.
Retirar as baterias.
Atenção
Durante a desmontagem e montagem das
baterias a máquina pode perder a sua es-
tabilidade. Ter atenção à estabilidade da
máquina.
Eliminar as baterias gastas de acordo
com a legislação em vigor.
Para um serviço seguro do aparelho po-
dem ser concluídos contratos de manuten-
ção com os escritórios de venda da
Kärcher correspondentes.
No caso de perigo de geadas:
Esvaziar os depósitos de água limpa e
suja.
Guardar o aparelho num local protegi-
do contra geadas.
Desmontar a cabeça de limpeza
Baterias
Observar os avisos na bateria, no
manual de instruções e nas instru-
ções de funcionamento do veículo
Usar óculos de protecção
Manter o ácido e das baterias fora
do alcance das crianças
Perigo de explosão
É proibido fogo, faíscas, luz aberta
e fumar
Perigo de corrosão da pele
Primeiro socorro
Nota de alerta
Eliminação dos resíduos
Não eliminar a bateria no lixo do-
méstico
Baterias recomendadas B 40
Nº de enco-
menda
Descrição
6.654-141.0
1)
105 Ah - isento de
manutenção
12 V*
6.654-093.0
2)
70 Ah - isento de ma-
nutenção
12 V*
6.654-097.0
3)
80 Ah - de pouca ma-
nutenção
12 V*
Montar e conectar a bateria
Desmontar as baterias
Contrato de manutenção
Protecção contra o
congelamento
76
PT
