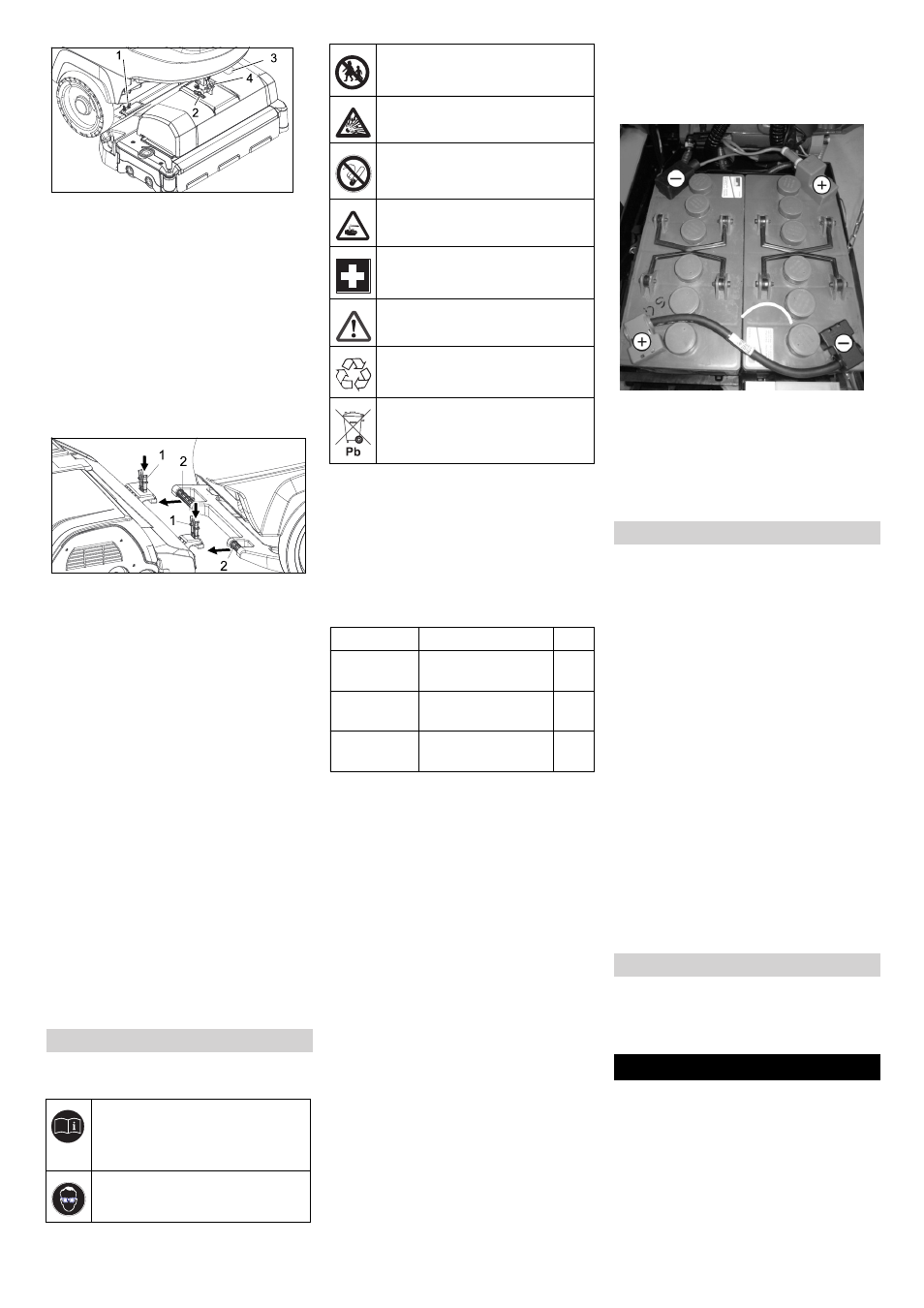

Page 243

-
8
1 Opružni element
2 Sigurnosni klin
3 Poklopac priključne kutije
4 Reza sigurnosnog klina
Položite blok čistača po sredini ispred
uređaja.
Skinite poklopac priključne kutije.
Kabl za električno napajanje bloka
čistača spojite sa uređajem.
Postavite poklopac priključne kutije.
Spojite crevni priključak bloka čistača
sa crevom na uređaju.
1 Opružni element
2 Potisna ručica
Ugurajte potisnu ručku u prihvatnik
bloka čistača.
Opružne elemente gurnite na dole i
uglavite.
Usmerite podizni krak bloka čistača
prema prihvatniku na gornjoj strani
bloka čistača.
Utaknite i uglavite sigurnosni klin.
Nameštanje bloka čistača: uz pomoć
zavrtnja za podešavanje namestite u
željeni položaj.
Celi rezervoar za vodu zakrenite prema
dole pa proverite blokadu.
Demontaža se vrši obrnutim redosledom
od ugradnje.
Oprez
Prilikom demontaže bloka čistača
stabilnost mašine se može ugroziti pa zato
pazite na njeno stabilno uporište.
Po potrebi poduprite mašinu i tako je
osigurajte od prevrtanja.
Pri radu sa akumulatorima obavezno
obratite pažnju na sledeća upozorenja:
ƽ
Opasnost
Opasnost od eksplozije. Ne stavljajte alat
niti bilo šta slično na akumulator t.j. na
polove i spojeve ćelija.
Opasnost od povreda. Rane nikad ne
dovodite u kontakt sa olovom. Nakon
radova sa akumulatorom uvek operite ruke.
* uređaju su potrebna 2 akumulatora
1)
Komplet (24 V/105 Ah) zajedno sa priključnim
kablom, kataloški br. 4.035-449.0
2)
Komplet (24 V/70 Ah) zajedno sa priključnim
kablom, kataloški br. 4.035-447.0
3)
Komplet (24 V/80 Ah) zajedno sa priključnim
kablom, kataloški br. 4.035-450.0
Gurnite uređaj oko 2 m unapred tako da
upravljački točkići budu okrenuti
unazad.
Spustite blok čistača.
Ispraznite rezervoar sveže i prljave
vode.
Podignite rezervoar nakon što ste ga
deblokirali otkopčavanjem bravice.
Akumulatore stavite u sredinu korita
okrenute prema bloku čistača i
usmerene u jednoj ravni, a radi
osiguranja utaknite u dno priložene
pridržne podmetače.
Oprez
Prilikom montaže i demontaže akumulatora
stabilnost mašine se može ugroziti pa zato
pazite na njeno stabilno uporište.
Isporučen priključni kabl priključite na
slobodne polove akumulatora (+) i (-).
Polove spojite priloženim spojnim
kablom.
ṇ
Upozorenje
Pazite na pravilno spajanje polova.
Skica ugradnje za 2 akumulatora
Celi rezervoar za vodu zakrenite prema
dole pa proverite blokadu.
Napomena
Pre puštanja uređaja u rad napunite
akumulatore.
Vidi odlomak "Punjenje akumulatora".
Oprez
Opasnost od oštećenja usled prevrtanja
uređaja; izvadite akumulatore samo ako je
na uređaju postavljen blok čistača.
Izvucite ključ "Intelligent Key".
Gurnite uređaj oko 2 m unapred tako da
upravljački točkići budu okrenuti
unazad.
Spustite blok čistača.
Podignite rezervoar nakon što ste ga
deblokirali otkopčavanjem bravice.
Odvojite kabl od minus pola
akumulatora.
Odvojite preostali kabl sa akumulatora.
Skinite pridržne podmetače ili sunđere.
Izvadite akumulatore.
Oprez
Prilikom montaže i demontaže akumulatora
stabilnost mašine se može ugroziti pa zato
pazite na njeno stabilno uporište.
Prazne akumulatore odložite u otpad u
skladu sa važećim odredbama.
Radi osiguranja pouzdanog rada mašine
možete sa nadležnim prodajnim centrom
Kärcher sklopiti ugovor o servisiranju.
U slučaju opasnosti od smrzavanja:
Ispraznite rezervoar sveže i prljave
vode.
Uređaj odložite na mesto zaštićeno od
mraza.
Demontaža bloka čistača
Akumulatori
Uzmite u obzir instrukcije na
akumulatoru, u uputstvu za
upotrebu i u radnom uputstvu
vozila
Nosite zaštitne naočare
Kiseline i akumulatore držite van
domašaja dece
Opasnost od eksplozije
Zabranjeni su vatra, varničenje,
otvoren plamen i pušenje
Opasnost od povreda kiselinom
Prva pomoć
Upozorenje
Otklanjanje u otpad
Akumulator se ne sme baciti u
kantu za smeće
Preporučeni akumulatori B 40
kataloški br. Opis
6.654-141.0
1)
105 Ah, bez potrebe
za održavanjem
12 V*
6.654-093.0
2)
70 Ah, bez potrebe
za održavanjem
12 V*
6.654-097.0
3)
80 Ah, laki za
održavanje
12 V*
Ugradnja i priključivanje akumulatora
Vađenje akumulatora
Ugovor o servisiranju
Zaštita od smrzavanja
243
SR
