7
Otvorite dovod vode i isperite spremnik
prljave vode tijekom oko 30 sekundi.
Prema potrebi, isperite još 2 do 3 puta.
Zatvorite dotok vode i crijevo ponovno
odvojite od uređaja.
Ponovo nataknite savitljivi zatvarač na
priključak. Poklopac spremnika prljave
vode zatvorite tako da ostane zazor za
sušenje.

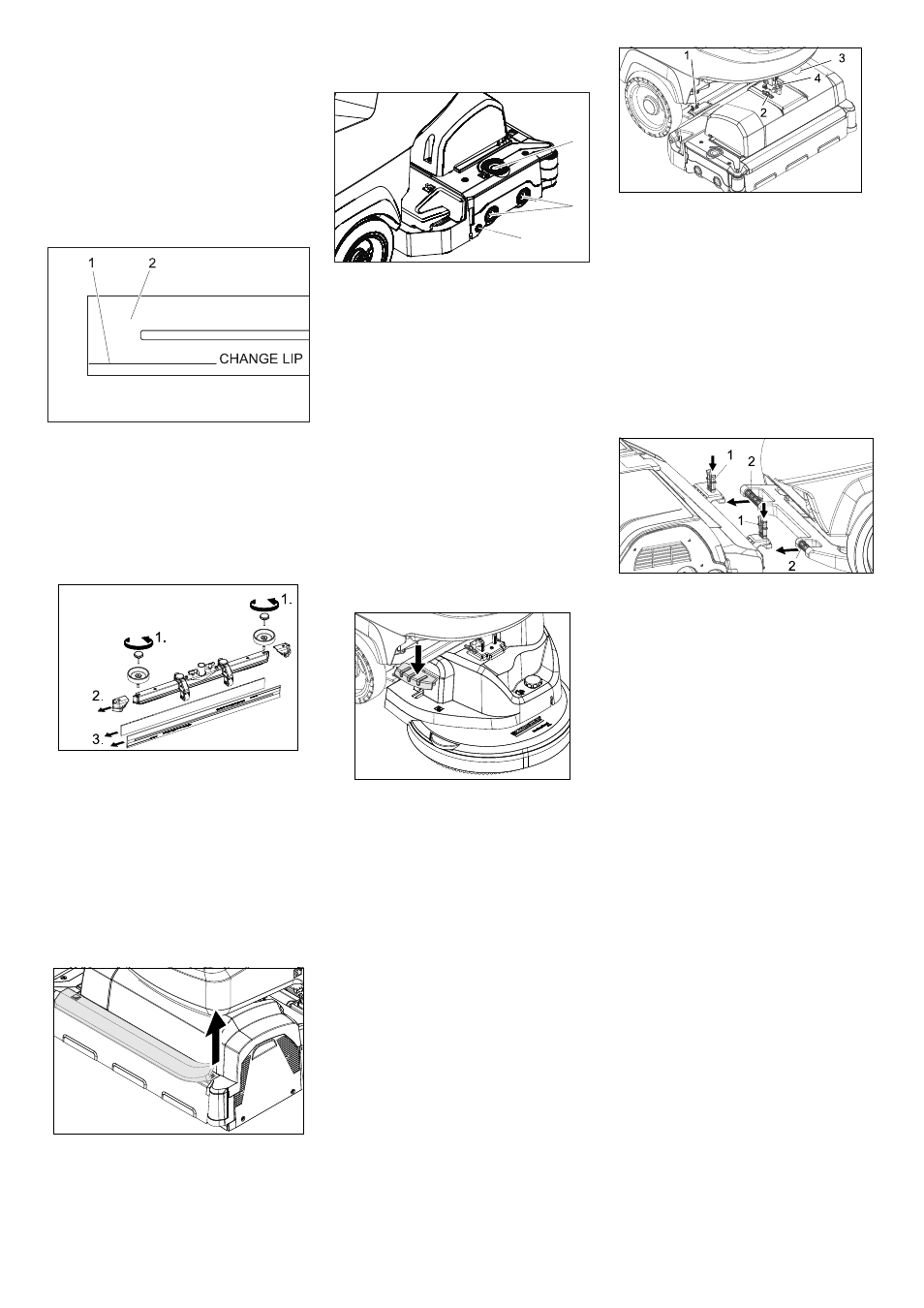

1 Oznaka pohabanosti
2 Gumica za usisavanje
Gumice za usisavanje moraju se zamijeniti
ili izvrnuti onda kada su istrošene do ozna-
ke pohabanosti.
Skinite usisnu konzolu.
Odvijte zvjezdaste pričvrsnike.
Skinite plastične dijelove.
Skinite gumice za usisavanje prljavštine.
Umetnite nove ili prevrnute gumice za
usisavanje.
Nataknite plastične dijelove.
Umetnite i zategnite zvjezdaste pričvr-
snike.
Skinite gumenu letvicu pa prebrišite žli-
jeb krpom. Nakon čišćenja ponovo rav-
nomjerno utisnite gumenu letvicu.
Podignite blok čistača.
1 Tipka za deblokiranje poklopca ležaja
2 Četka
3 Pritisni gumb
Pritisnite tipku za deblokiranje poklopca
ležaja.
Pomaknite poklopac ležaja u stranu.
Izvucite valjkastu četku.
Napomena: Zamijenite valjkaste četke
kada se čekinje skrate na 10 mm.
Umetnite nove valjkaste četke.
Vratite poklopac ležaja i zatvorite priti-
skom na gumb.
Podignite blok čistača.
Pedalu za zamjenu četke pritisnite pre-
ma dolje prelazeći pritom preko osjet-
nog otpora.
Izvucite pločastu četku bočno ispod
bloka čistača.
Stavite novu pločastu četku ispod bloka
čistača te ju pritisnite prema gore da do-
sjedne.
Gurnite uređaj oko 2 m unaprijed tako
da upravljački kotačići budu okrenuti
prema natrag.
Papučicu za spuštanje bloka čistača
pritisnite malo na dolje pa potom poma-
knite ulijevo. Time papučicu deblokira-
te. Pustite papučicu da se lagano
podigne.
Podizni krak bloka čistača se spušta.
Ispraznite spremnik svježe i prljave vode.
Otpustite zapor spremnika pa zakrenite
spremnik uvis.
1 Opružni element
2 Sigurnosni zatik
3 Poklopac priključne kutije
4 Reza sigurnosnog zatika
Položite blok čistača po sredini ispred
uređaja.
Skinite poklopac priključne kutije.
Kabel za električno napajanje bloka či-
stača spojite s uređajem.
Postavite poklopac priključne kutije.
Spojite crijevni priključak bloka čistača
sa crijevom na uređaju.
1 Opružni element
2 Potisna ručica
Ugurajte potisnu ručicu u prihvatnik blo-
ka čistača.
Opružne elemente gurnite prema dolje i
uglavite.
Usmjerite podizni krak bloka čistača
prema prihvatniku na gornjoj strani blo-
ka čistača.
Utaknite i uglavite sigurnosni zatik.
Namještanje bloka čistača: namjesti-
te u željeni položaj uz pomoć vijka za
namještanje.
Spremnik vode zakrenite sasvim prema
dolje pa provjerite zapore.
Demontaža se obavlja obrnutim redoslije-
dom od ugradnje.
Oprez
Prilikom demontaže bloka čistača uporište
stroja može postati nestabilno te se stoga
pobrinite da on stabilno stoji.
Prema potrebi ga poduprite odostraga i osi-
gurajte ga od naginjanja.
Zamjena ili prevrtanje gumica za usisa-
vanje prljavštine
Čišćenje žlijeba razdjelnika vode
Zamjena valjkaste četke
Zamjena pločaste četke
Ugradnja bloka čistača
1
2
3
Demontaža bloka čistača
231
HR
