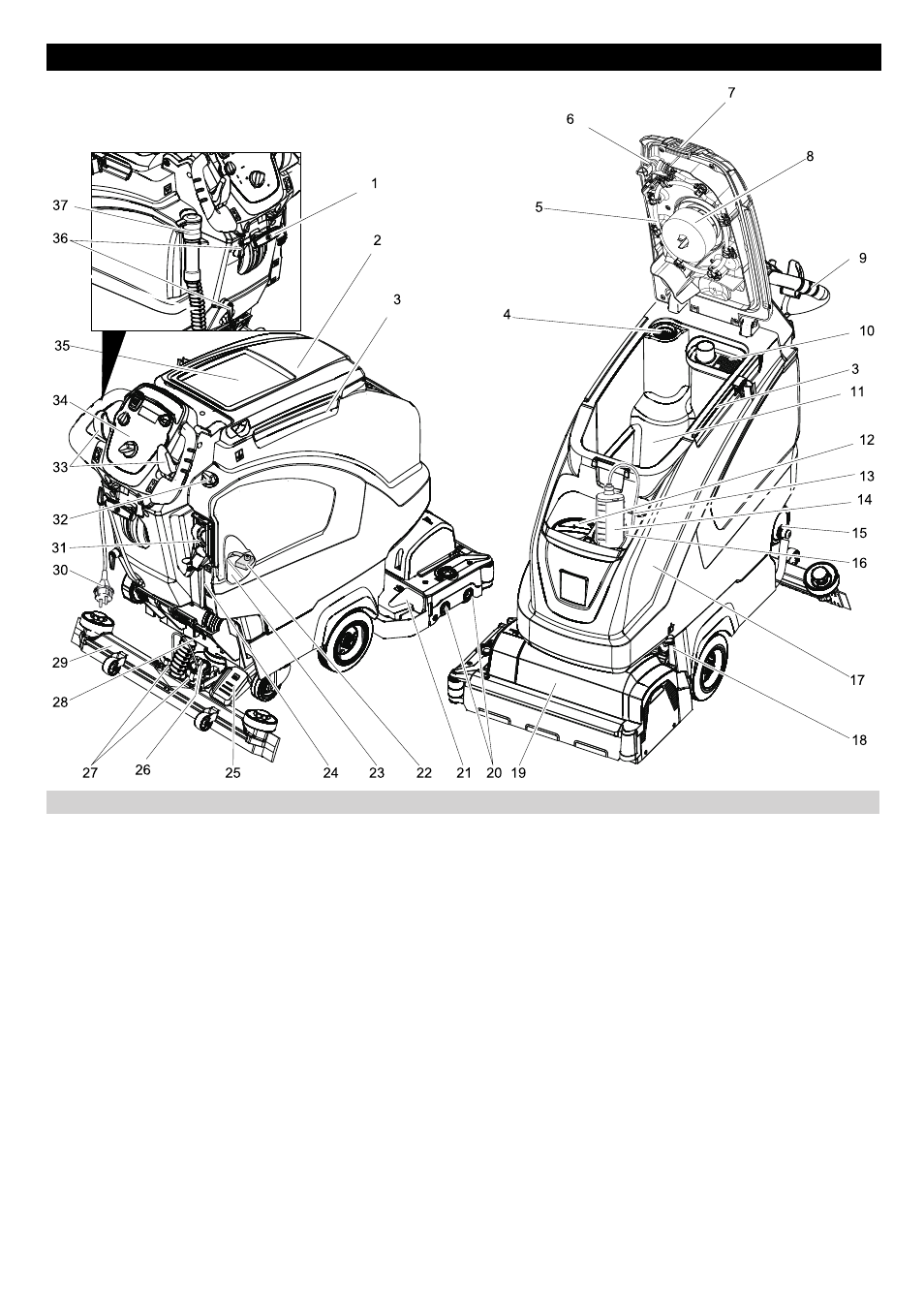

Komandni i funkcijski elementi – Karcher B 60 W User Manual

Page 226

1 Poluga za spuštanje usisne konzole
2 Poklopac spremnika prljave vode
3 Potporna tračnica za Homebase
4 Mrežica za skupljanje vlakana
5 Sustav za ispiranje spremnika prljave

vode (opcija)

6 Savitljivi zatvarač sustava za ispiranje

(opcija)

7 Bravica spremnika prljave vode
8 Plovak
9 Potisna ručica
10 Mrežica za grubu prljavštinu
11 Spremnik prljave vode
12 Otvor za punjenje spremnika svježe

vode

13 Usisno crijevo sredstva za pranje (sa-

mo izvedba DOSE)

14 Boca sa sredstvom za pranje (samo

izvedba DOSE)

15 Zatvarač spremnika svježe vode s filtrom
16 Držač boce sa sredstvom za pranje
17 Spremnik svježe vode
18 Zapor spremnika

dodatno osiguran limenom podloškom i
vijkom

19 Blok čistača (simbolički prikaz) *
20 Valjkasta četka (izvedba BR), pločaste

četke (izvedba BD) *

21 Spremnik za grubu prljavštinu (samo BR)
22 Osigurač akumulatora
23 Akumulator *
24 Pokazivač napunjenosti spremnika

svježe vode

25 Papučica za podizanje/spuštanje bloka

čistača

26 Okretna ručka za naginjanje usisne

konzole

27 Leptir matice za pričvršćenje usisne

konzole

28 Usisno crijevo
29 Usisna konzola *
30 Priključni kabel punjača
31 Automatika za punjenje spremnika

svježe vode (opcija)

32 Gumb za regulaciju količine vode
33 Vozna poluga (B 40 W Bp)

Sigurnosna sklopka (B 40 C Bp)

34 Komandni pult
35 Mjesto za odlaganje kompleta za čišće-

nje "Homebase Box"

36 Kukica za kvačenje kabela
37 Crijevo za ispuštanje prljave vode s do-

zatorom

* nije u opsegu isporuke

–

Komandni elementi za proces čišćenja
su žuti.

–

Komandni elementi za održavanje i ser-
vis su svijetlo sivi.

Komandni i funkcijski elementi

Slika usisavača s funkcijom ribanja

Oznaka u boji

226
