Ovládacie a funkčné prvky – Karcher B 60 W User Manual

Page 215

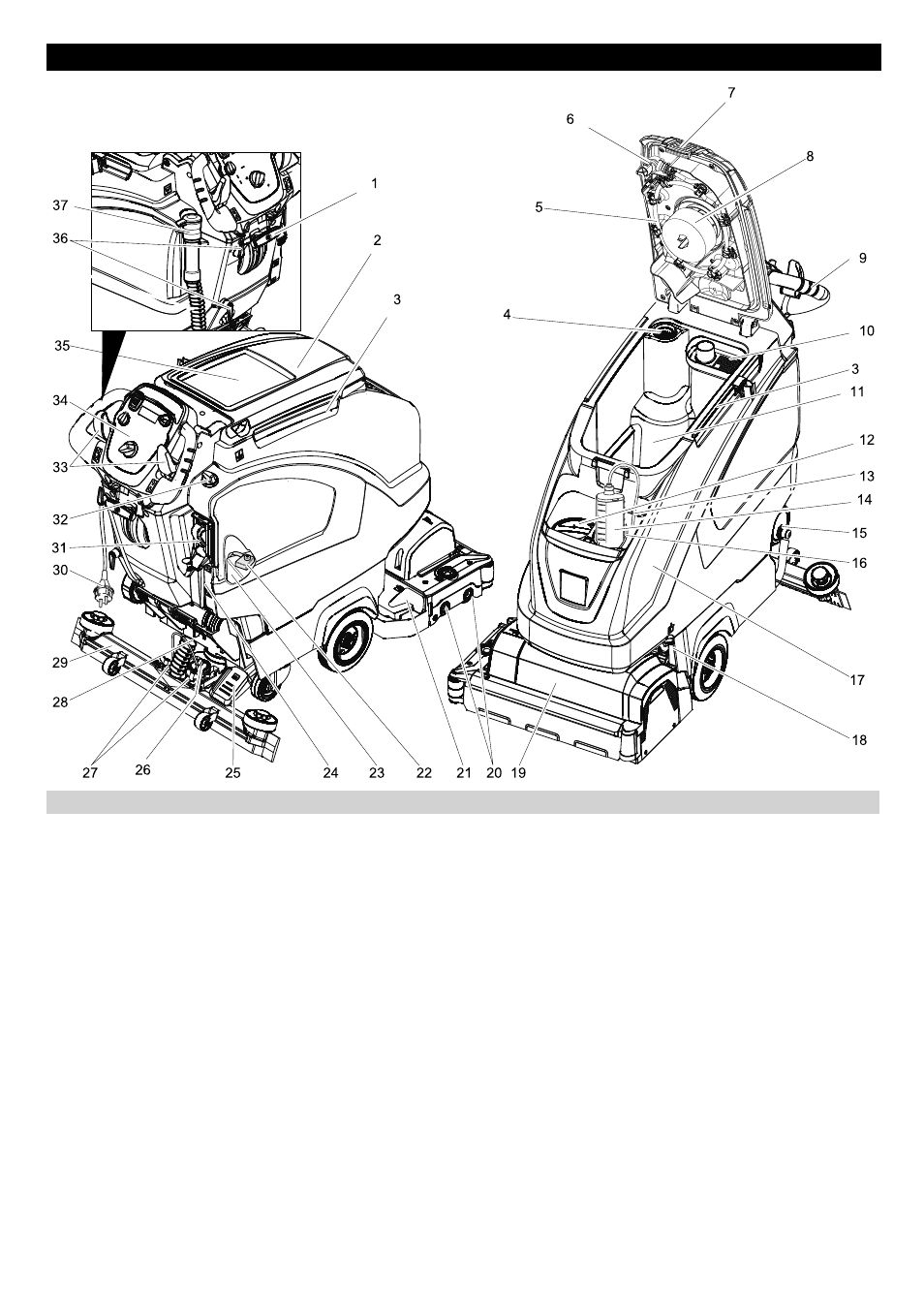

1 Páka spustenia sacej nadstavby
2 Kryt nádrže znečistenej vody
3 Upevňovacia lišta pre Homebase
4 Filtračné sito
5 Nádrž na znečistenú vodu vyplachova-

cí systém (voľba)

6 Pružný uzáver vyplachovacieho systé-

mu (voľba)

7 Zablokovanie nádrže na znečistenú

vodu

8 Plavák
9 Posuvná rukoväť
10 Sitko na hrubú načistotu
11 Nádrž znečistenej vody
12 Plniaci otvor nádrže na čistú vodu
13 Vysávacia hadica na čistiaci prostrie-

dok (len variant DOSE)

14 Fľaša na čistiaci prostriedok (len variant

DOSE)

15 Uzáver nádrže na čistú vodu s filtrom
16 Držiak na fľašu na čistiaci prostriedok
17 Nádrž na čistú vodu
18 Uzavretie nádrže

dodatočne zabezpečený plechom a
skrutkou

19 Čistiaca hlava (symbolický obrázok) *
20 Valcové kefy (variant BR), kotúčové

kefy (variant BD) *

21 Nádrž na hrubé nečistoty (iba BR)
22 Poistka pólu batérie
23 Batéria *
24 Zobrazenie stavu naplnenia čistou vo-

dou

25 Pedál na zdvihnutie/spustenie čistiacej

hlavy

26 Otočná rukoväť na sklonenie nasáva-

cieho nosníka

27 Krídlové matice na upevnenie sacej

nadstavby

28 Vysávacia hadica
29 Sací nadstavec *
30 Spojovací kábel nabíjačky
31 Automatické plnenie nádrže na čerstvú

vodu (voľba)

32 Regulačná hlava množstva vody
33 Plynová páčka (B 40 W Bp)

Bezpečnostný vypínač (B 40 C Bp)

34 Ovládací panel
35 Odstavná plocha pre čistiacu súpravu

„Homebase Box“

36 Hák na kábel
37 Vypúšťacia hadica na znečistenú vodu

s dávkovacím zariadením

* nie je v rozsahu dodávky

–

Ovládacie prvky pre čistiaci proces sú
žlté.

–

Ovládacie prvky pre údržbu a servis sú
svetlosivé.

Ovládacie a funkčné prvky

Obrázok zametacieho a odsávacieho stroja

Farebné označenie

215
