7
Deksel vuilwaterreservoir sluiten tot het
op de flexibele sluiting ligt.
Watertoevoer openen en het vuilwater-
reservoir gedurende ca. 30 seconden
spoelen.
Zo nodig het spoelen 2 tot 3 keer herhalen.
Watertoevoer sluiten en slang weer van
het apparaat nemen.
Flexibele sluiting opnieuw op de aan-
sluiting steken. Deksel van het vuilwa-
terreservoir om te drogen een beetje
open laten.

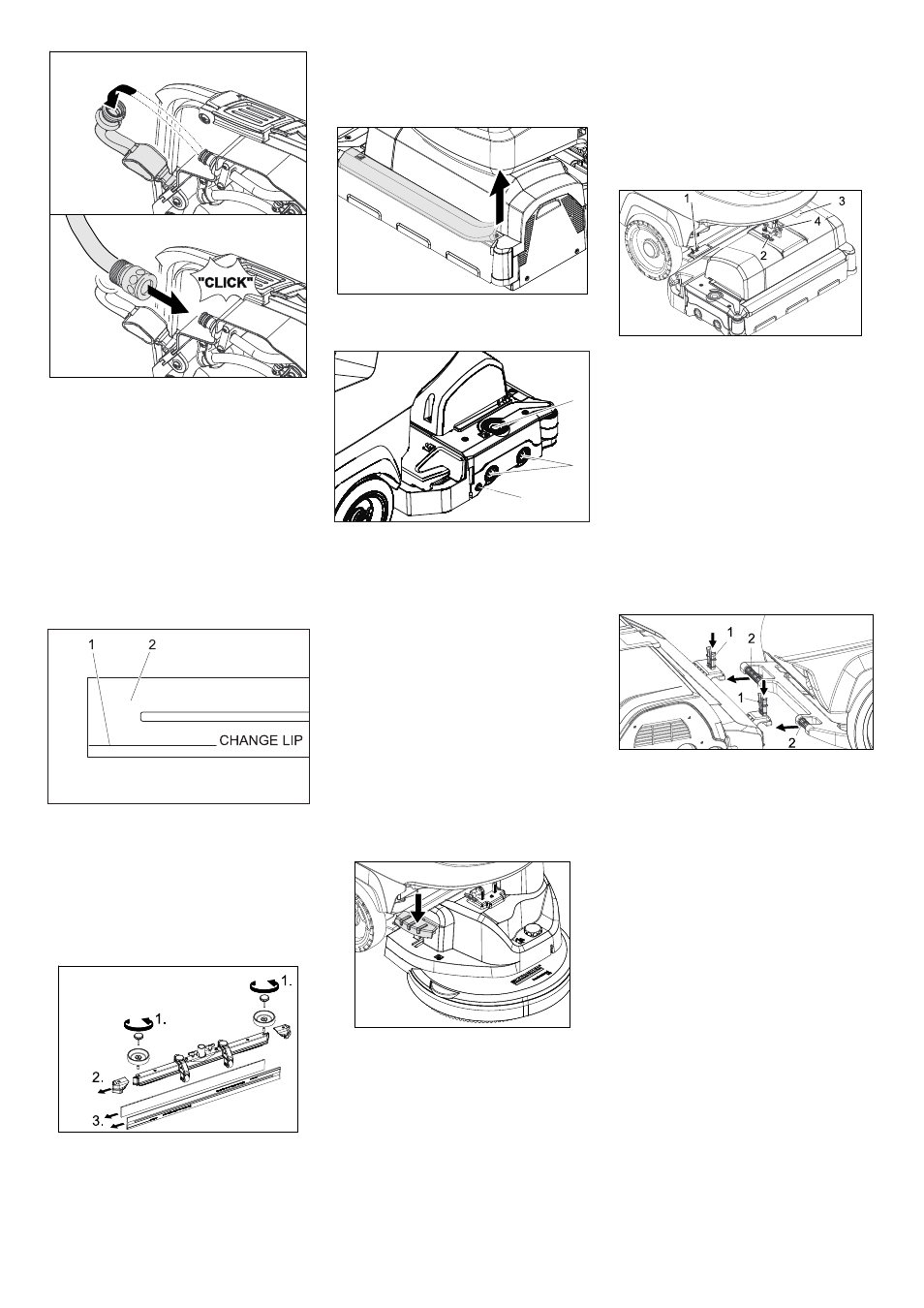

1 Slijtagemarkering
2 Zuiglip
De zuiglippen moeten verwisseld of ge-
keerd worden, wanneer ze tot de slijtage-
markering versleten zijn.
Zuigbalk wegnemen.
Stergrepen er uit schroeven.
Kunststofonderdelen verwijderen.
Zuiglippen verwijderen.
Nieuwe of gekeerde zuiglippen inschuiven.
Kunststofonderdelen opschuiven.
Stergrepen inschroeven en vastdraaien.
Rubberlijst verwijderen en goot met een
doek reinigen. Na de reiniging de rub-
berlijst gelijkmatig opnieuw aanduwen.
Reinigingskop omhoog zetten.
1 Ontgrendelingsknop lagerdeksel
2 Borstel
3 Drukknop
Op ontgrendelingsknop lagerdeksel
drukken.
Lagerdeksel wegzwenken.
Borstelrollen uittrekken.
Instructie: Be borstelwalsen vervan-
gen wanneer de lengte van de borstel-
haren 10 mm heeft bereikt.
Nieuwe borstelwalsen aanbrengen.
Lagerdeksel terugzwenken en aan de
drukknop toedrukken.
Reinigingskop omhoog zetten.
Pedaal borstelvervanging over de
weerstand naar beneden duwen.
Schijfborstel zijdelings onder de reini-
gingskop eruit trekken.
Nieuwe schijfborstel onder de reini-
gingskop houden, naar boven duwen
en laten vastklikken.
Apparaat ca. 2 m naar voren schuiven,
opdat de zwenkwielen naar achteren
wijzen.
Pedaal voor het laten zakken van de
reinigingskop wat naar beneden druk-
ken, dan naar links bewegen. Daardoor
wordt het pedaal ontgrendeld. Pedaal
langzaam op laten komen.
Hefarm van de reinigingskop gaat naar
beneden.
De reservoirs voor schoon en vuil water
leegmaken.
Vergrendeling van het reservoir loszet-
ten en reservoir naar boven zwenken.
1 Veerelement
2 Borgpen
3 Afdekking klemmenkast
4 Pal sluitpen
Reinigingskop in het midden voor het
apparaat leggen.
Afdekking van de klemmenkast afnemen.
Stroomtoevoerkabel van de reinigings-
kop verbinden met het apparaat.
Afdekking van de klemmenkast aan-
brengen.
Slangkoppeling aan de reinigingskop
verbinden met de slang aan het appa-
raat.
1 Veerelement
2 Duwbeugel
Schuifbeugel in de opening van de rei-
nigingskop schuiven.
Veerelementen naar omlaag schuiven
en vastklikken.
Hefarm van de reinigingskop op de op-
name aan de bovenkant van de reini-
gingskop uitrichten.
Sluitpen insteken en vastklikken.
Reinigingskop instellen: met de stel-
schroef op de gewenste stand instellen.
Watertank helemaal naar beneden
zwenken, vergrendeling controleren.
De uitbouw gebeurt in de omgekeerde
volgorde van de inbouw.
Voorzichtig
Bij de uitbouw van de reinigingskop kan de
stand van de machine instabiel worden, let-
ten op een veilige stand.
Eventueel achteraan ondersteunen en zo
beveiligen tegen kantelen.
Zuiglippen vervangen of draaien
Waterverdeelgoot reinigen
Borstelwalsen vervangen
Schijfborstel vervangen
Reinigingskop inbouwen
1
2
3
Reinigingskop demonteren
