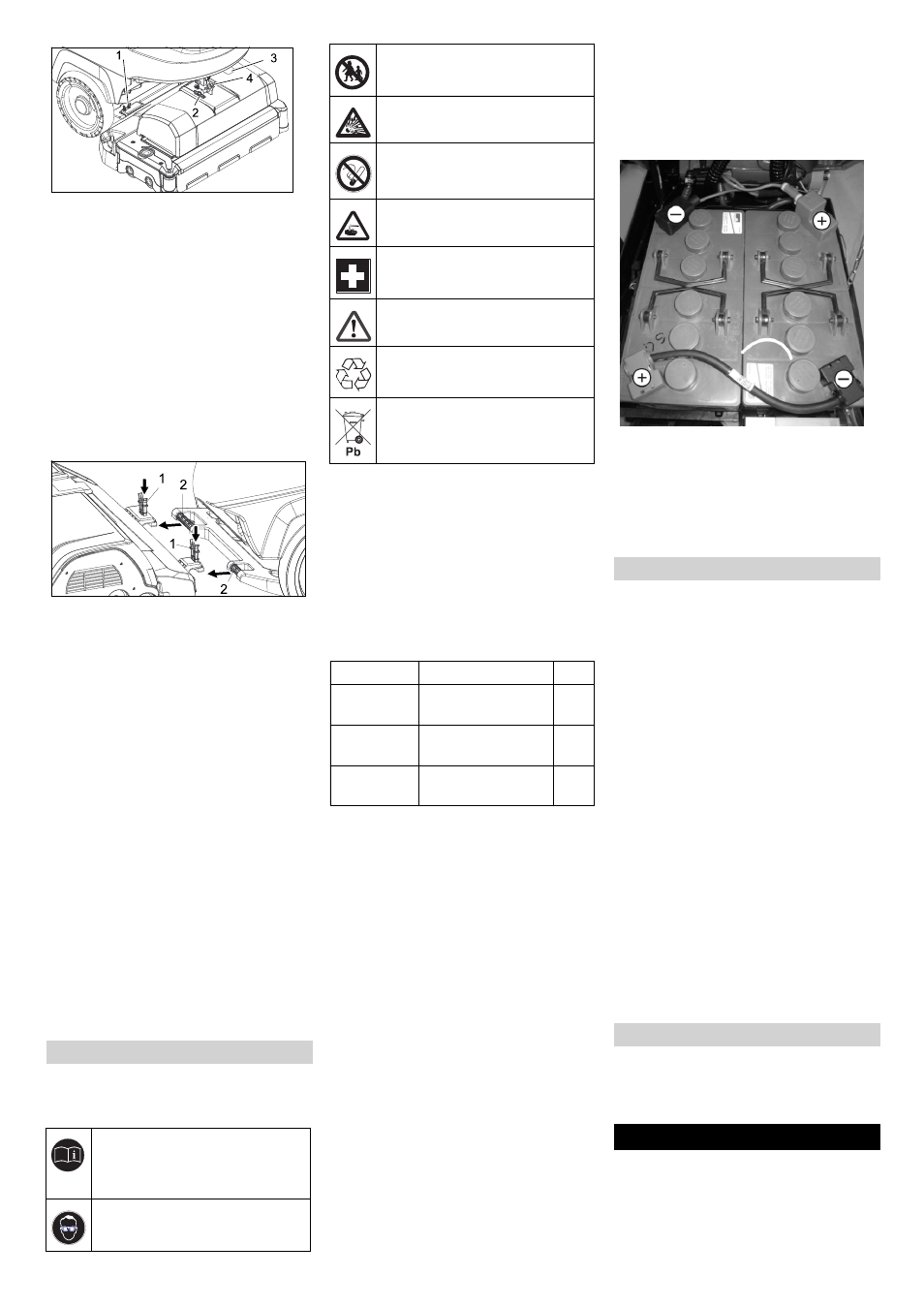

8
1 Elemento a molla
2 Perno di sicurezza
3 Coperchio morsettiera
4 Arresto perno di sicurezza
Posizionare la testa di pulizia al centro
davanti l'apparecchio.
Rimuovere il coperchio della morsettiera.
Collegare il cavo di alimentazione cor-
rente della testa di pulizia all'apparec-
chio.
Collocare il coperchio della morsettiera.
Collegare il giunto del tubo flessibile
sulla testa di pulizia con il tubo flessibile
all'apparecchio.
1 Elemento a molla
2 Archetto di spinta
Spingere l'archetto di spinta nell'allog-
gio della testa di pulizia.
Abbassare e agganciare gli elementi a
molla.
Orientare il braccio elevatore della testa
di pulizia sul supporto lato superiore
della testa di pulizia.
Introdurre ed agganciare il perno di si-
curezza.
Regolare la testa di pulizia: con la vite
regolare alla posizione desiderata.
Orientare completamente in basso il ser-
batoio d'acqua, verificare il bloccaggio.
Lo smontaggio avviene nella sequenza in-
versa rispetto al montaggio.
Attenzione
Allo smontaggio della testa di pulizia, la po-
sizione stabile della macchina può diventa-
re instabile, fare attenzione che vi sia
stabilità.
Eventualmente spessorare il retro e fissare
così contro un ribaltamento.
Durante l'utilizzo di batterie osservare as-
solutamente le seguenti indicazioni di peri-
colo:
ƽ
Pericolo
Rischio di esplosioni. Non appoggiare
utensili o simili sulla batteria, sui poli termi-
nali e sui collegamenti delle celle della bat-
teria.
Rischio di lesioni. Non portare mai even-
tuali ferite a contatto con il piombo. Lavare
sempre le mani dopo aver effettuato inter-
venti sulla batteria.
* L'apparecchio necessita di 2 batterie
1)
Kit completo (24 V/105 Ah) compreso
cavo di collegamento, N. d'ordine 4.035-
449.0
2)
Kit completo (24 V/70 Ah) compreso cavo
di collegamento, N. d'ordine 4.035-447.0
3)
Kit completo (24 V/80 Ah) compreso cavo
di collegamento, N. d'ordine 4.035-450.0
Spingere l'apparecchio in avanti per cir-
ca 2 m, affinché le rotelle mobili sono ri-
volte all'indietro.
Abbassare la testa di pulizia.
Svuotare il serbatoio di acqua pulita e di
acqua sporca.
Sbloccare la chiusura del serbatoio ed
orientare il serbatoio verso l’alto.
Inserire le batterie nella vasca a filo del-
la testa di pulizia, come fissaggio collo-
care i cunei di blocco sul pavimento.
Attenzione
Allo smontaggio e montaggio delle batterie,
la posizione stabile della macchina può di-
ventare instabile, fare attenzione che vi sia
stabilità.
Serrare il cavo di collegamento fornito ai
poli (+) e (-) della batteria ancora liberi.
Collegare i poli con il cavo di collega-
mento in dotazione.
ṇ
Attenzione
Verificare la corretta polarizzazione.
Bozza di montaggio per 2 batterie
Orientare completamente in basso il ser-
batoio d'acqua, verificare il bloccaggio.
Avvertenza
Caricare le batterie prima dell'accensione
dell'apparecchio.
Vedi a ciò il paragrafo „Caricare le batterie“.
Attenzione
Rischio di danneggiamento dovuto da ap-
parecchio ribaltato; smontare le batterie
solo se all'apparecchio è installata una te-
sta di pulizia.
Estrarre la Intelligent Key.
Spingere l'apparecchio in avanti per cir-
ca 2 m, affinché le rotelle mobili sono ri-
volte all'indietro.
Abbassare la testa di pulizia.
Sbloccare la chiusura del serbatoio ed
orientare il serbatoio verso l’alto.
Scollegare il cavo dal polo negativo del-
la batteria.
Scollegare i cavi residui dalle batterie.
Estrarre i cunei o l'espanso.
Estrarre le batterie.
Attenzione
Allo smontaggio e montaggio delle batterie,
la posizione stabile della macchina può di-
ventare instabile, fare attenzione che vi sia
stabilità.
Smaltire le batterie scariche in confor-
mità alle disposizioni in vigore.
Per garantire un utilizzo affidabile dell'ap-
parecchio è possibile stipulare dei contratti
di manutenzione con l'ufficio vendite Kär-
cher competente.
In caso di pericolo di gelo:
Svuotare il serbatoio di acqua pulita e di
acqua sporca.
Collocare l'apparecchio in un locale
protetto dal gelo.
Smontare la testa di pulizia
Batterie
Rispettare le indicazioni riportate
sulla batteria, nelle istruzioni per
l'uso e nel manuale d'uso dell'ap-
parecchio
Indossare una protezione per gli
occhi
Tenere l'acido e le batterie fuori
dalla portata dei bambini
Rischio di esplosioni
Vietato accendere fuochi, fare
scintille, usare fiamme libere e fu-
mare
Pericolo di ustioni chimiche
Pronto soccorso
Avviso di pericolo
Smaltimento
Non gettare la batteria nei rifiuti
domestici
Batterie raccomandate per B 40
Codice N°
Descrizione
6.654-141.0
1)
105 Ah - non richiede
manutenzione
12 V*
6.654-093.0
2)
70 Ah - non richiede
manutenzione
12 V*
6.654-097.0
3)
80 Ah - manutenzio-
ne ridotta
12 V*
Inserire e collegare le batterie
Smontare le batterie
Contratto di manutenzione
Antigelo
43
