7

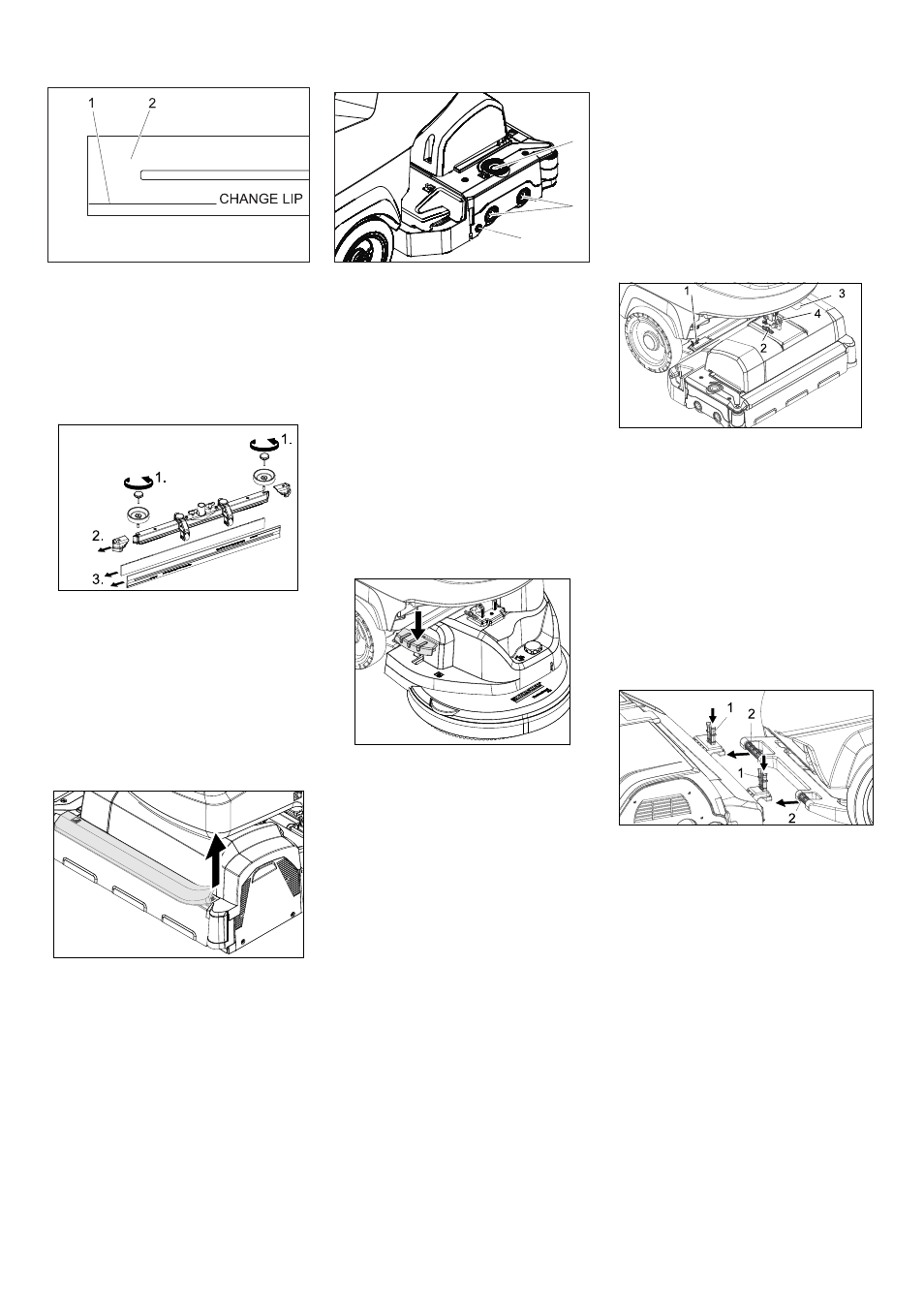

1 Aşınma işareti
2 Emme dudağı

Aşınma işaretine kadar aşınmış olmaları
durumunda, emme dudakları değiştirilmeli
veya döndürülmelidir.

Emme kolunu çıkartın.

Yıldız tutamakları sökün.

Plastik parçaları çekerek çıkartın.

Emme dudaklarını çekerek çıkartın.

Yeni veya kullanılmış emme dudakları-
nı içeri itin.

Plastik parçaları yerlerine takın.

Yıldız tutamakları vidalayın ve sıkın.

Kauçuk çubuğu çekin ve oluğu bir bezle
temizleyin. Temizlik işleminden sonra
kauçuk çubuğu yerine bastırın.

Temizlik kafasını kaldırın.

1 Yatak kapağının kilit açma tuşu
2 Fırça
3 Puşbuton

Yatak kapağının kilit açma tuşuna basın.

Yatak kapağını dışarı çevirin.

Fırça merdanelerini dışarı çekin.
Uyarı: Kıl uzunluğu 10 mm'ye ulaşınca
fırça merdanelerini değiştirin.

Yeni fırça merdanelerini yerleştirin.

Yatak kapağını geriye çevirin ve puşbu-
tonu basarak kapatın.

Temizlik kafasını kaldırın.

Fırça değiştirme pedalını, direnç üze-
rinden dışarı doğru aşağı bastırın.

Disk fırçayı yandan temizleme kafası-
nın altında dışarı çekin.

Yeni disk fırçayı temizleme kafasının al-
tında tutun, yukarı bastırın ve yerine
oturutun.

Manevra tekerlekleri arkaya bakana ka-
dar cihazı yaklaşık 2 m öne itin.

Temizlik kafasını indirme pedalını biraz
aşağıya bastırın, daha sonra sola doğru
hareket ettirin. Bu sayede pedalın kilidi
açılır. Pedalı yavaşça yukarı doğru bı-
rakın.
Temizleme kafasının kaldırma kolu
aşağı gider.

Temiz ve pis su deposunu boşaltın.

Deponun kilidini açın ve depoyu yukarı
çevirin.

1 Yay elemanı
2 Emniyet pimi
3 Klemens kutusunun kapağı
4 Emniyet piminin mandalı

Temizleme kafasını ortadan cihazın
önüne yerleştirin.

Klemens kutusunun kapağını çıkartın.

Temizleme kafasının akım besleme
kablosunu cihaza bağlayın.

Klemens kutusunun kapağını yerine ta-
kın.

Temizleme kafasındaki hortum bağlan-
tısını cihazdaki hortuma bağlayın.

1 Yay elemanı
2 İtme yayı

İtme kolunu temizlik kafasının yuvasına itin.

Yay elemanlarını aşağı itin ve yerine
oturtun.

Temizleme kafasının kaldırma kolunu,
temizleme kafasının üst tarafındaki yu-
vaya hizalayın.

Emniyet pimini takın ve kilitleyin.

Temizleme kafasının ayarlanması:
Ayar cıvatasıyla istediğiniz konuma
ayarlayın.

Su tankını tümüyle aşağı çevirin, kilit-
lenmeyi kontrol edin.

Emme dudaklarının değiştirilmesi ya da
çevrilmesi

Su dağıtma oluğunun temizlenmesi

Fırça merdanelerinin değiştirilmesi

Disk fırçanın değiştirilmesi

1

2

3

Temizleme kafasının takılması

142

TR
