Page 119

-

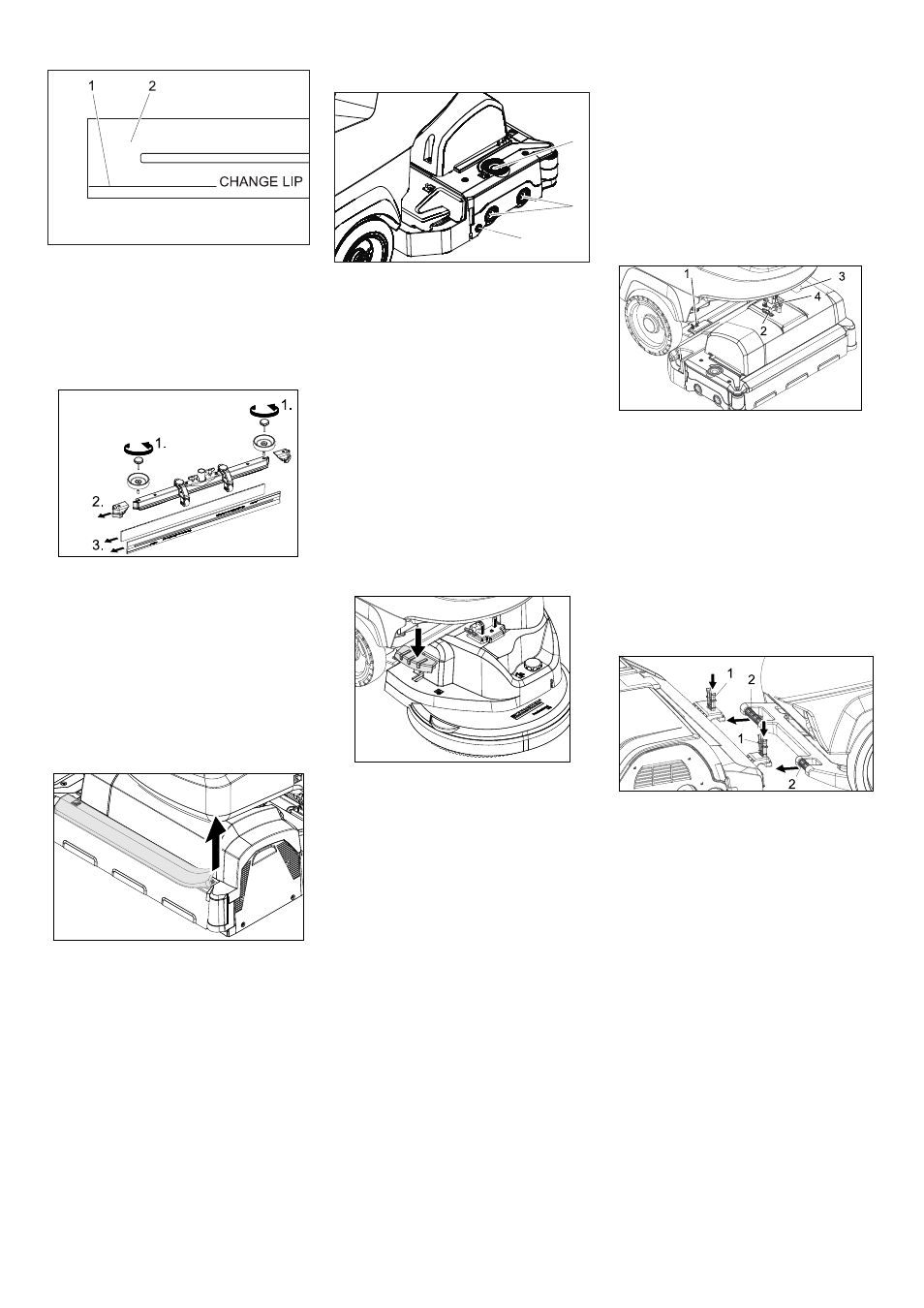

7
1 Kulumismerkki
2 Imuhuuli
Imuhuulet pitää vaihtaa, kun ne ovat kulu-
neet kulumismerkkiin asti.
Poista imupalkki.
Kierrä tähtikahvat irti.
Vedä muoviosat irti.
Vedä imuhuulet irti.
Työnnä sisään uudet tai käännetyt imu-
huulet.
Työnnä muoviosat takaisin paikalleen.
Kierrä tähtikahvat paikalleen ja kiristä
ne.
Vedä kumilista irti ja puhdista kouru lii-
nalla. Paina puhdistuksen jälkeen kumi-
lista tasaisesti takaisin paikalleen.
Nosta puhdistuspää.
1 Laakerikannen lukituksenvapautuspai-
nike
2 Harja
3 Painonappi
Paina laakerikannen vapautuspainiketta.
Käännä laakerikansi sivuun.
Vedä harjatelat ulos.
Huomautus: Vaihda harjatelat, kun
harjasten pituus on saavuttanut 10 mm.
Aseta uudet harjatelat paikalleen.
Käännä laakerikansi takaisin paikalleen
ja paina kiinni painonapista painamalla.
Nosta puhdistuspää.
Paina harjanvaihto-poljin alas vastus-
tuskohdan ohitse.
Vedä levyharja puhdistuspään sivulta
ulos.
Pidä uutta levyharjaaharjaa puhdistus-
pään alla, paina ylös ja lukitse paikal-
leen.
Työnnä laitetta n. 2 m eteenpäin, jotta
ohjauspyörät osoittavat suoraan taak-
sepäin.
Paina puhdistuspään laskupoljinta hie-
man alas ja siirrä sitten poljinta vasem-
malle. Tällöin poljin vapautuu
lukituksesta. Päästä poljin hitaasti ylös.
Puhdistuspään nostovarsi laskeutuu alas.
Tyhjennä raikas- ja likavesisäiliö.
Irrota säiliön lukitus ja käännä säiliö
ylöspäin.
1 Jousielementti
2 Lukitusnasta
3 Liitäntäkotelon peite
4 Varmistussokan salpa
Aseta puhdistuspää keskelle laitteen
eteen.
Poista liitäntäkotelon peite.
Yhdistä puhdistuspään virransyöttö-
kaapeli laitteeseen.
Aseta liitäntäkotelon peite paikalleen.
Yhdistä puhdistuspään letkuliitin letkul-
la laitteeseen.
1 Jousielementti
2 Työntökahva
Työnnä työntöaisa puhdistuspäässä
oleviin kiinnittimiin.
Työnnä jousielementit alas ja lukitse
paikalleen.
Kohdista puhdistuspään nostovarsi
puhdistuspään yläpinnassa olevaan pi-
dikkeeseen.
Pistä varmistussokka sisään ja nap-
sauta lukitukseen.
Puhdistuspään säätö: säädä puhdistus-
pää säätöruuvilla haluttuun asentoon.
Käännä vesisäiliö kokonaan alas, tar-
kasta lukitus.
Irrotus tehdään vastakkaisessa järjestyk-
sessä asennukseen nähden.
Varo
Puhdistuspäätä irrotettaessa koneen
seisontavakaus voi voi muutta epästabiilik-
si, varmista varma seisonta.
Aseta tarvittaessa tuki takapään alle ja var-
mista siten kaatumisen varalta.
Imuhuulien vaihto tai kääntäminen
Vedenjakokourun puhdistus
Harjatelojen vaihto
Kiekkoharjan vaihto
1
2
3
Puhdistuspään asennus
Puhdistuspään poisto
