Valdymo ir funkciniai elementai – Karcher B 60 W User Manual

Page 282

1 Siurbimo rėmelio nuleidimo svirtelė
2 Užteršto vandens bako dangtis
3 Homebase laikomasis bėgelis
4 Filtro tinklelis
5 Užteršto vandens talpyklos skalavimo

sistema (papildoma įranga)

6 Skalavimo sistemos mobili uždanga

(papildoma įranga)

7 Užteršto vandens talpyklos fiksatorius
8 Plūduras
9 Stūmimo rankena
10 Stambių nešvarumų filtras
11 Užteršto vandens bakas
12 Švaraus vandens bako pildymo anga
13 Valomųjų priemonių siurbimo žarna (tik

modelyje DOSE)

14 Valomųjų priemonių talpykla (tik mode-

lyje DOSE)

15 Švaraus vandens talpyklos dangtelis su

filtru

16 Valomųjų priemonių talpyklos laikiklis
17 Švaraus vandens bakas
18 Bako fiksatorius

papildomai apsaugotas skarda ir varžtu

19 Valymo galva (simbolinis paveikslas) *
20 Šepečių velenai (BR modelio), diskiniai

šepečiai (BD modelio) *

21 Stambių atliekų talpykla (tik BR)
22 Baterijos polių saugiklis
23 Baterija *
24 Švaraus vandens lygio indikatorius
25 Valymo galvos kėlimo / nuleidimo peda-

las

26 Sukamoji rankena, skirta siurbimo rė-

meliui pakreipti

27 Sparninės veržlės, skirtos siurbimo rė-

meliui pritvirtinti

28 Siurbimo žarna
29 Siurbimo rėmelis*
30 Įkroviklio elektros laidas
31 Švaraus vandens talpyklos automatinė

užpildymo sistema (papildoma įranga)

32 Vandens kiekio reguliavimo mygtukas
33 Važiavimo svirtis (B 40 W Bp)

Apsauginis jungiklis (B 40 C Bp)

34 Valdymo pultas

35 Valymo rinkinio „Homebase Box“ pa-

statymo vieta

36 Kabelio kablys
37 Nešvaraus vandens išleidimo žarna su

dozatoriumi

* netiekiama kartu su prietaisu

–

Valymo proceso valdymo elementai yra
geltonos spalvos.

–

Techninės priežiūros valdymo elemen-
tai yra šviesiai pilkos spalvos.

Valdymo ir funkciniai elementai

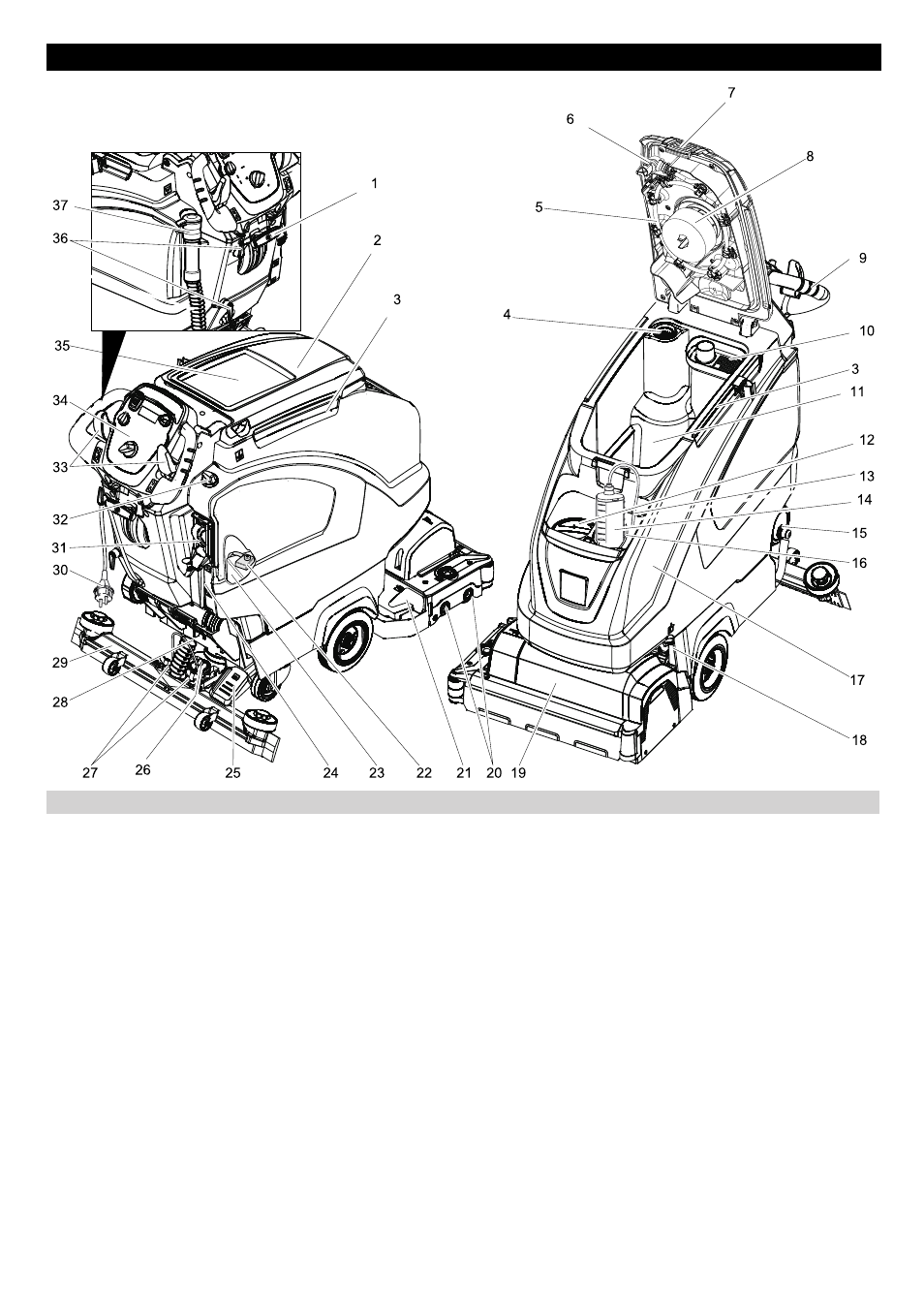

Šveitimo siurbimo įrenginio paveikslas

Spalvinis ženklinimas

282
