Karcher B 60 W User Manual
Page 108

-
7

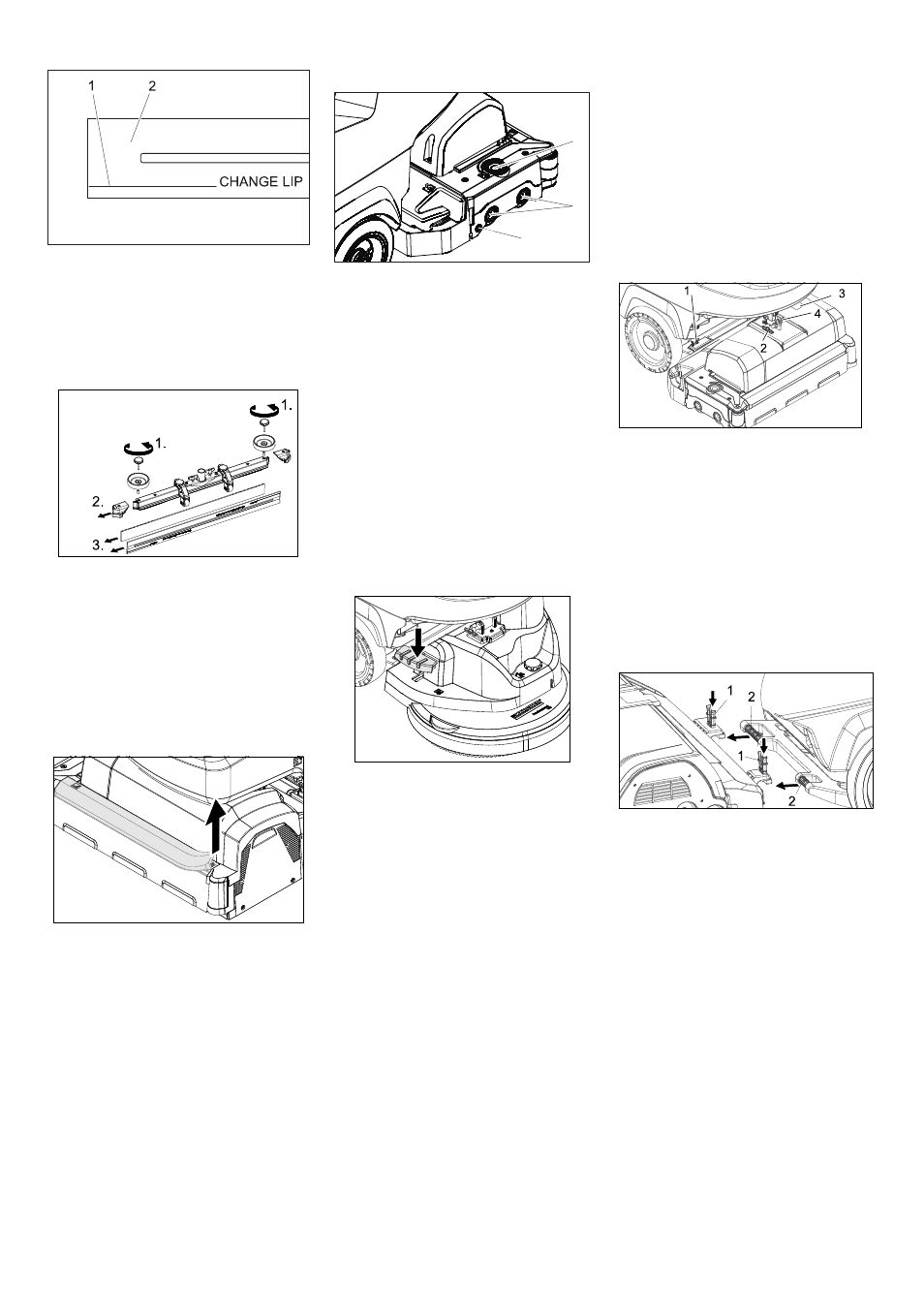

1 Slitagemarkering
2 Sugläpp
Sugläpparna måste bytas ut eller vändas
när de nötts ner till slitagemarkeringen.
Tag bort sugskenor.
Skruva ur stjärnrattar.
Drag bort syntetdelar.
Drag bort sugläppar.
Skjut in nya eller vända sugläppar.
Skjut på syntetdelar.
Skruva i stjärnrattar och drag fast.
Dra av gummilisten och rengör rännan
med en trasa. Tryck efter rengöringen
tillbaka gummilisten jämt över hela
längden.
Höj rengöringshuvud.
1 Upplåsningsknapp lagerskydd
2 Borste
3 Tryckknapp
Tryck på upplåsningsknapp lager-
skydd.
Sväng bort lagerskydd.
Drag ut borstvalsar.
Anvisning: Byt borstvalsen när borst-
längden har nått 10 mm.
Sätt i nya borstvalsar.
Sväng tillbaka lagerskydd och tryck på
tryckknappen.
Höj rengöringshuvud.
Tryck pedalen borstbyte neråt, förbi
motståndet.
Drag ut skivborste på sidan under ren-
göringshuvudet.
Håll ny skivborste under rengöringshu-
vudet, tryck uppåt och haka fast.
Skjut fram maskinen ca 2 m så att styr-
rullarna pekar bakåt.
Tryck ner pedalen för nedsänkningen
av rengöringshuvudet något och förflyt-
ta den sedan åt vänster. Detta gör att
pedalen frikopplas. Släpp upp pedalen
långsamt.
Lyftarmen för rengöringshuvudet går
nedåt.
Töm färsk- och smutsvattentank.
Öppna låset på tanken och lyft upp den-
samma.
1 Fjäderelement
2 Spärrstift
3 Kåpa uttagslåda
4 Spärr säkringsstift
Lägg rengöringshuvudet i mitten fram-
för maskinen.
Ta bort kåpan på uttagslådan.
Anslut rengöringshuvudets strömför-
sörjningskabel till maskinen.
Montera kåpan på uttagslådan.
Förbind slangkopplingen på rengöringshu-
vudet med slangen på maskinen.
1 Fjäderelement
2 Skjuthandtag
Skjut in skjutbygel i rengöringshuvudets
urtag.
Skjut ner fjäderelement och haka fast.
Justera lyftarmen för rengöringshuvu-
det på upptagningen på rengöringshu-
vudets översida.
Stick in säkringsstift och haka fast.
Ställ in rengöringshuvudet: med jus-
teringsskruven till önskat läge.
Sväng ner vattentank helt, kontrollera
lås.
Byt ut eller vänd sugläppar
Rengöra vattenfördelningsränna
Byta borstvalsar
Byt ut skivborste
1
2
3
Montera rengöringshuvud
108
SV
