- 7
Az öblítést szükség esetén 2 vagy 3-
szor ismételje meg.
 Zárja el a vízellátást és válassza le is-
mét a tömlőt a készülékről.
 A hajlékony dugót helyezze fel ismét a
csatlakozóra. A szennyvíz tartály fede-
lét hagyja résnyire nyitva a száradás-
hoz.

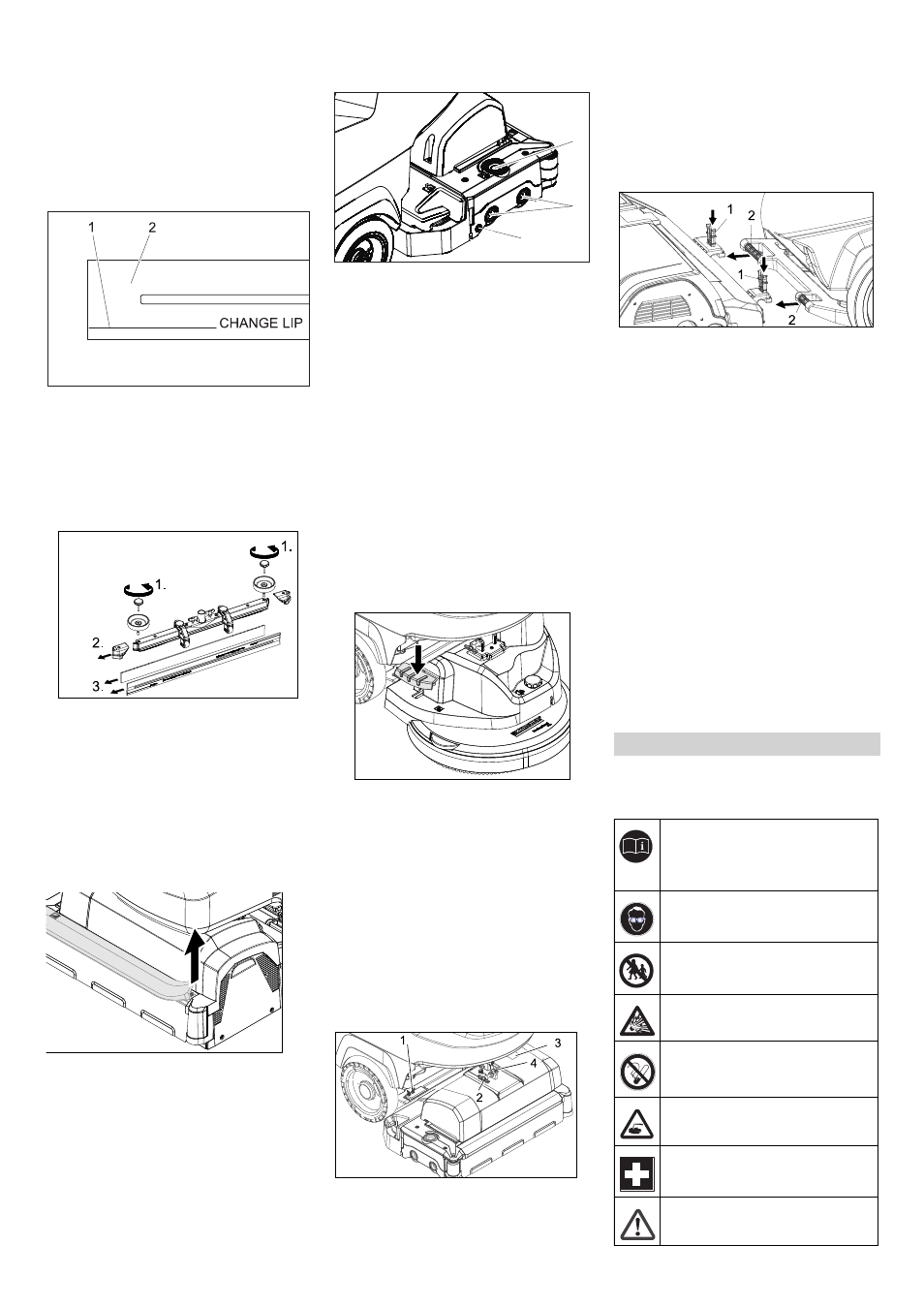

1 Kopásjel
2 Szívóajak
A szívóéleket ki kell cserélni vagy meg kell
fordítani, ha a kopásjelig elhasználódtak.

Vegye le a szívófejet.
 Csavarja ki a csillagfogantyúkat.
 Húzza le a műanyag alkatrészeket.
 Húzza le a gumiéleket.
 Az új vagy megfordított szívóélet betolni.
 Tolja fel a műanyag alkatrészeket.
 Csavarja be, majd húzza meg a csillag-
foganytúkat.
 Húzza le a gumiélet és a lefolyót egy
ronggyal tisztítsa ki. A tisztítás után a
gumiélet egyenletesen nyomja vissza.
 Emelje fel a tisztítófejet.
1 Kioldógomb csapágyfedél
2 Kefe
3 Nyomógomb
 A csapágyfedél kioldó gombját meg-
nyomni.
 A csapágyfedelet elfordítani.
 Kefehengereket kihúzni.
Megjegyzés: A kefehengert ki kell cse-
rélni, ha a sörtehosszúság elérte a 10
mm-t.
 Új kefehengereket behelyezni.
 A csapágyfedelet visszafordítani és a
nyomógombot benyomni.
 Emelje fel a tisztítófejet.
 A kefecsere pedált az ellenálláson túl
lefelé nyomni.
 A kefetárcsát oldalt a tisztítófej alatt ki-
húzni.
 Az új kefetárcsát a tisztítófej alatt tarta-
ni, felfelé nyomni és bekattintani.
 A készüléket kb. 2 méterre előre tolni,
hogy a kormánygörgők hátra álljanak.
 A pedált a tisztítófej leeresztéséhez
nyomja egy kicsit lefelé, azután moz-
gassa balra. Ezáltal kioldódik a pedál. A
pedált lassan engedje fel.
A tisztítófej emelőkarja lefelé megy.
 Ürítse ki a friss- és a szennyvíz tartályt.
 Oldja ki a tartály zárját és fordítsa felfelé.
1 Rugós elem
2 Biztosító pecek
3 Kapocs szekrény fedele
4 Rögzítőpecek biztosítópecke
 Fektesse a tisztítófejet középen a ké-
szülék elé.
 A kapocs szekrény fedelét levenni.
 A tisztítófej áramellátó kábelét kösse
össze a készülékkel.
 A kapocs szekrény fedelét felhelyezni.
 A tisztítófej tömlőcsatlakozóját kösse
össze a készülék tömlőjével.
1 Rugós elem
2 Tolókengyel
 A tolókengyelt a tisztítófej befogójába
tolni.
 Rugós elemet lefelé tolni és bekattintani.
 A tisztítófej emelőkarját a tisztítófej fel-
ső oldalán lévő befogó felé fordítani.
 A biztosító pecket behelyezni és bekat-
tintani.
 Tisztítófej beállítása: az állítócsavar-
ral a kívánt állásra beállítani.
 A víztartályt egészen lefelé fordítani, a
reteszt ellenőrizni.
A kiszerelés a beépítéssel ellentétes sor-
rendben történik.
Vigyázat
A tisztítófej kiszerelésénél a gép állása ins-
tabillá válhat, ügyeljen a biztos állásra.
Esetlegesen hátul alátámasztani és így bo-
rulás ellen biztosítani.
Az akkumulátorokkal való érintkezésnél fel-
tétlenül vegye figyelembe a következő fi-
gyelmeztetéseket:
Gumiélek cseréje vagy megfordítása
A vízelosztó lefolyó tisztítása
Kefehengerek cseréje
Kefetárcsa cseréje
Tisztítófej beépítése
1
2
3
Tisztítófej kiszerelése
Akkumulátorok
Vegye figyelembe az akkumulátor-
ra vonatkozó figyelmeztetéseket a
használati útmutatóban és a jármű
üzemeltetési utasításában
Szemvédőt viselni
Gyerekeket a savtól és az akku-
mulátoroktól távol tartani
Robbanásveszély
Tilos tűz, szikra, nyílt láng haszná-
lata és a dohányzás
Marásveszély
Elsősegély
Figyelmeztető megjegyzés
165 HU
