Page 37

-
2
1 Leva abbassamento barra di aspirazione
2 Coperchio serbatoio acqua sporca
3 Barra di supporto per Homebase
4 Filtro pelucchi
5 Serbatoio acqua sporca per il sistema
di lavaggio (in opzione)
6 Chiusura flessibile del sistema di lavag-
gio (in opzione)
7 Bloccaggio chiusura del serbatoio ac-
qua sporca
8 Galleggiante
9 Archetto di spinta
10 Filtro per sporco grossolano
11 Serbatoio acqua sporca
12 Foro di rabbocco serbatoio acqua pulita
13 Tubo flessibile di aspirazione per deter-
gente (solo variante DOSE)
14 Bottiglia di detergente (solo variante
DOSE)
15 Chiusura serbatoio acqua pulita con filtro
16 Supporto bottiglia di detergente
17 Serbatoio acqua pulita
18 Dispositivo di blocco del serbatoio
con lamiera aggiuntiva e fissata con vite
19 Testa di pulizia (Figura simbolica) *
20 Rulli delle spazzole (solo variante BR),
spazzole a disco (variante BD) *
21 Contenitore dello sporco grossolano
(solo BR)
22 Protezione poli della batteria
23 Batteria *
24 Indicatore di livello acqua pulita
25 Pedale per il sollevamento/l’abbassa-
mento della testa di pulizia
26 Manopola per l'inclinazione della barra
di aspirazione
27 Dadi ad alette per il fissaggio della bar-
ra di aspirazione
28 Tubo flessibile di aspirazione
29 Barra di aspirazione *
30 Cavo di collegamento per caricabatterie
31 Automatismo di riempimento serbatoio
acqua pulita (in opzione)
32 Pulsante di regolazione della quantità
d'acqua
33 Leva di direzione (B 40 W Bp)
Interruttore di sicurezza (B 40 C Bp)
34 Quadro di comando
35 Piano d'appoggio per il kit di pulizia „Ho-
mebase Box“
36 Gancio per cavo
37 Tubo flessibile di scarico dell'acqua
sporca con dispositivo di dosaggio
* non in dotazione
–
Gli elementi di comando per il processo
di pulizia sono gialli.
–
Gli elementi di comando per la manuten-
zione ed il service sono grigio chiaro.

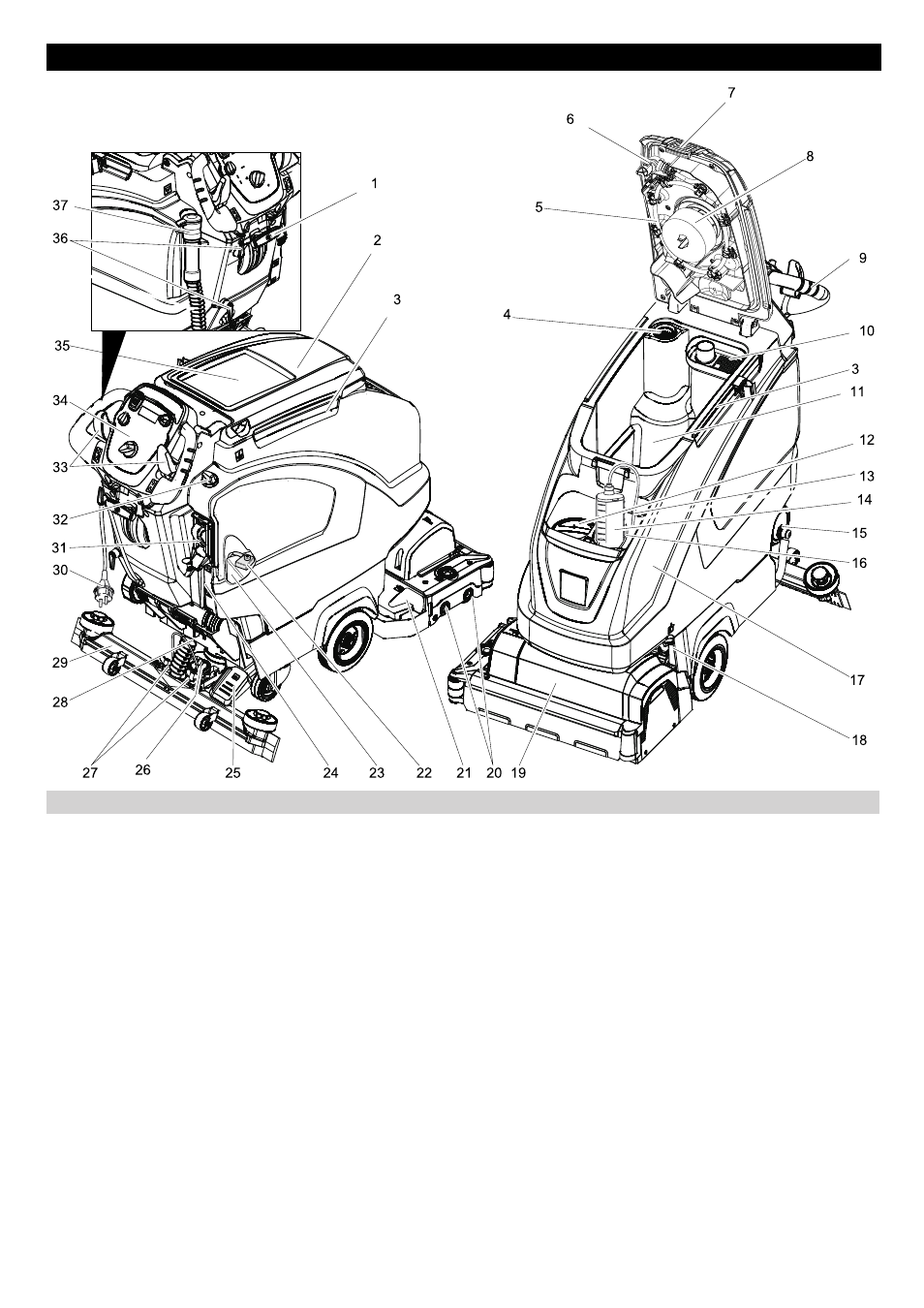

Elementi di comando e di funzione
Figura Lavasciugapavimenti
Contrassegno colore
37
IT
