Swiftech H20 220 BOOKLET User Manual
Page 30

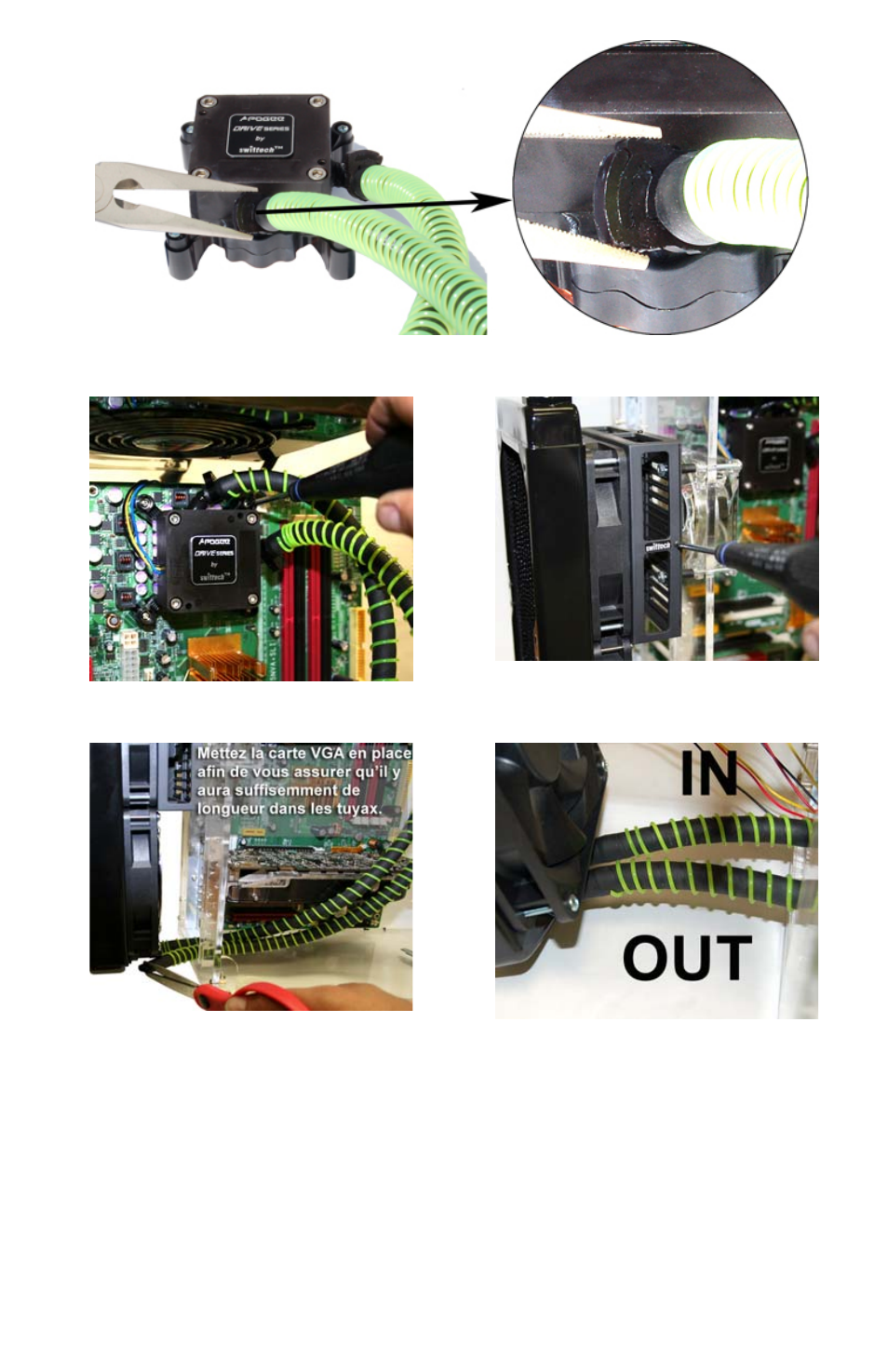

1. Clave los tubos en las conteras del Apogee™ Drive y fíjelos con los las abrazaderas incluidas
en el kit. Apriete fuerte como indicado en el esquema para evitar cualquier riesgo de fugas.
2. Instale el Apogee™ Drive en el CPU, sin
apretar mucho los tornillos.
3. Enganche lo conjunto Radiador/Radbox en el
soporte y apriete los 4 tornillos incluidos.
4. Haga pasar el tubo a través del slot PCI lo
más alineado posible con las conteras del
radiador. Vuelva a cortar el tubo sólo si resulta
necesario. Es mejor dejarse un poco de
margen en los tubos para que no sean
demasiado apretados.
5. Clave los tubos en las conteras del radiador:
tubo de salida Apogee™ Drive (OUT) hacia
tubo de entrada (IN) del radiador como indicado
arriba, y viceversa.
