Swiftech H20 220 BOOKLET User Manual
Page 21

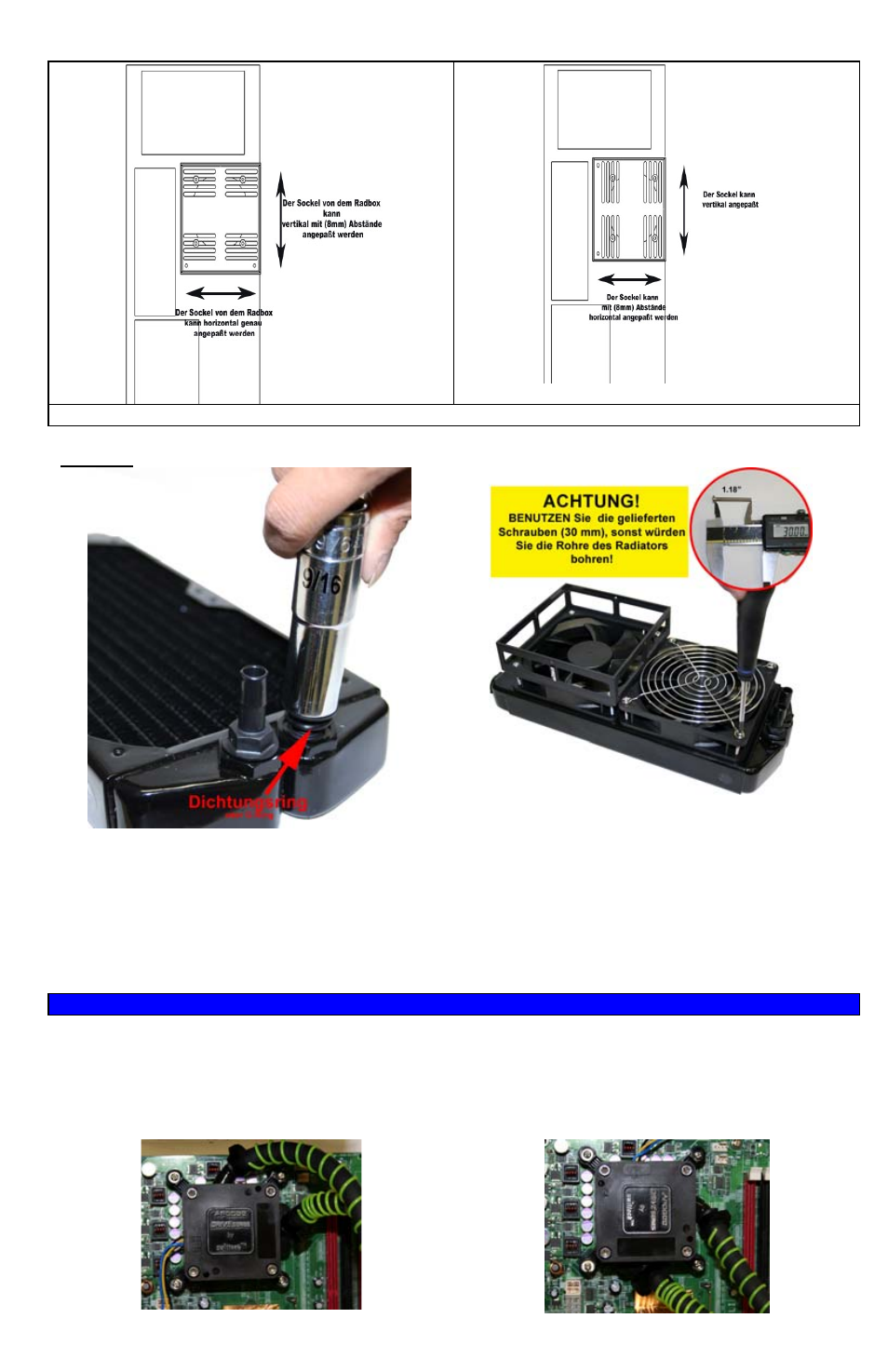

Mit den Lüfters 92mm, 80mm oder 60, können Sie die Platte einrichten.
Radiator
1. Sie installieren die Fittinge in den Löcher
des Radiators.
Vergessen Sie nicht die Dichtungsringe !
Drehen Sie mit dem Stecknasssatz die Fittinge
fest.
2. Sie installieren die Lüftergitter, die Lüfter,
das Gehäuse radbox (wie aus dem Foto
ersichtlich).
Passen Sie auf!
benuzten sie unbedingt die gelieferten
Schrauben (30 mm), sonst würden Sie die
Rohre des Radiators bohren.
4/ INSTALLATION VON DEM FLÜßIGKÜHLSYSTEM
Um die Länge den Schläuche zu scheren, ist es nötig, die Komponente im Chassis zeitweise zu
installieren. Achtung! es ist temporarisch, bitte schrauben Sie nicht zu viel!
Anmerkung: das Apogee Drive kann in 2 verschiedenen Positionen orientiert werden. (wie aus den
beiden Fotos nachfolgend)
Position A
Position B
