Guide D’installation
H20-220 Compact
Introduction
Félicitations pour votre achat du kit Swiftech™ H20-220 COMPACT ! Bien que ce guide ait été
conçu pour faciliter au mieux l’installation du produit, il s’adresse à l’utilisateur avisé en matière
d’installation de composants électroniques.
Généralités
Il est conseillé de lire ce document dans sa totalité avant de commencer l’installation.
Débrancher le PC du secteur afin d’éviter tout risque de court-circuit lors du montage des
composants.
La prise ATX de la carte mère doit être débranchée lors de l’installation du système de
refroidissement.
Assurez-vous toujours de tester le circuit pour toutes fuites éventuelles avant de remettre les
composants électroniques en service !
De quoi aurai-je besoin et qui n’est pas inclus avec ce kit?
•
½ Litre d’eau distillée pour faire le
mélange (usage obligatoire)
•
Un testeur d’alimentation (ou tout
simplement un trombone) pour démarrer
l’alimentation.
•
De l’alcool ou un dégraissant pour
composants électroniques.
•
Une paire de ciseaux pour couper les tuyaux
•
Un tournevis cruciforme
•
Une pince à becs
•
Une douille de 14mm pour serrer les
embouts (de préférence, mais pas
obligatoire)
Page 9
1
1
/
/
I
I
N
N
T
T
R
R
O
O
D
D
U
U
C
C
T
T
I
I
O
O
N
N

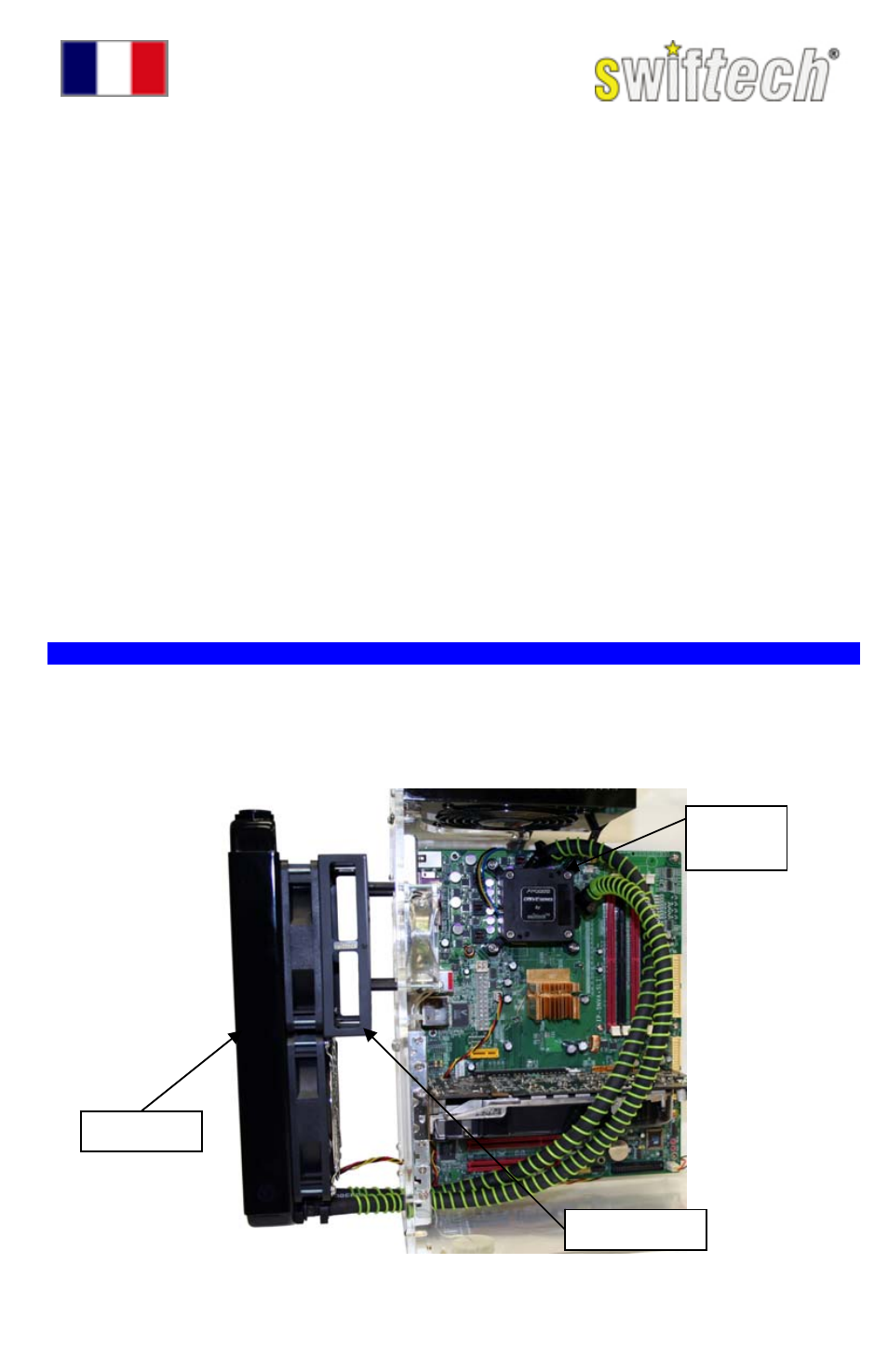

Voici une installation typique de refroidissement liquide du CPU. L’adaptateur ‘’Radbox’’ facilite
l’intégration du radiateur dans la plupart des circonstances grâce à l’installation au dos du boîtier,
ce qui optimise la performance thermique tout en laissant le passage pour tous les câbles I/O.
Apogee
Drive
“Radbox”
Radiateur
