Swiftech H20 220 BOOKLET User Manual
Page 14

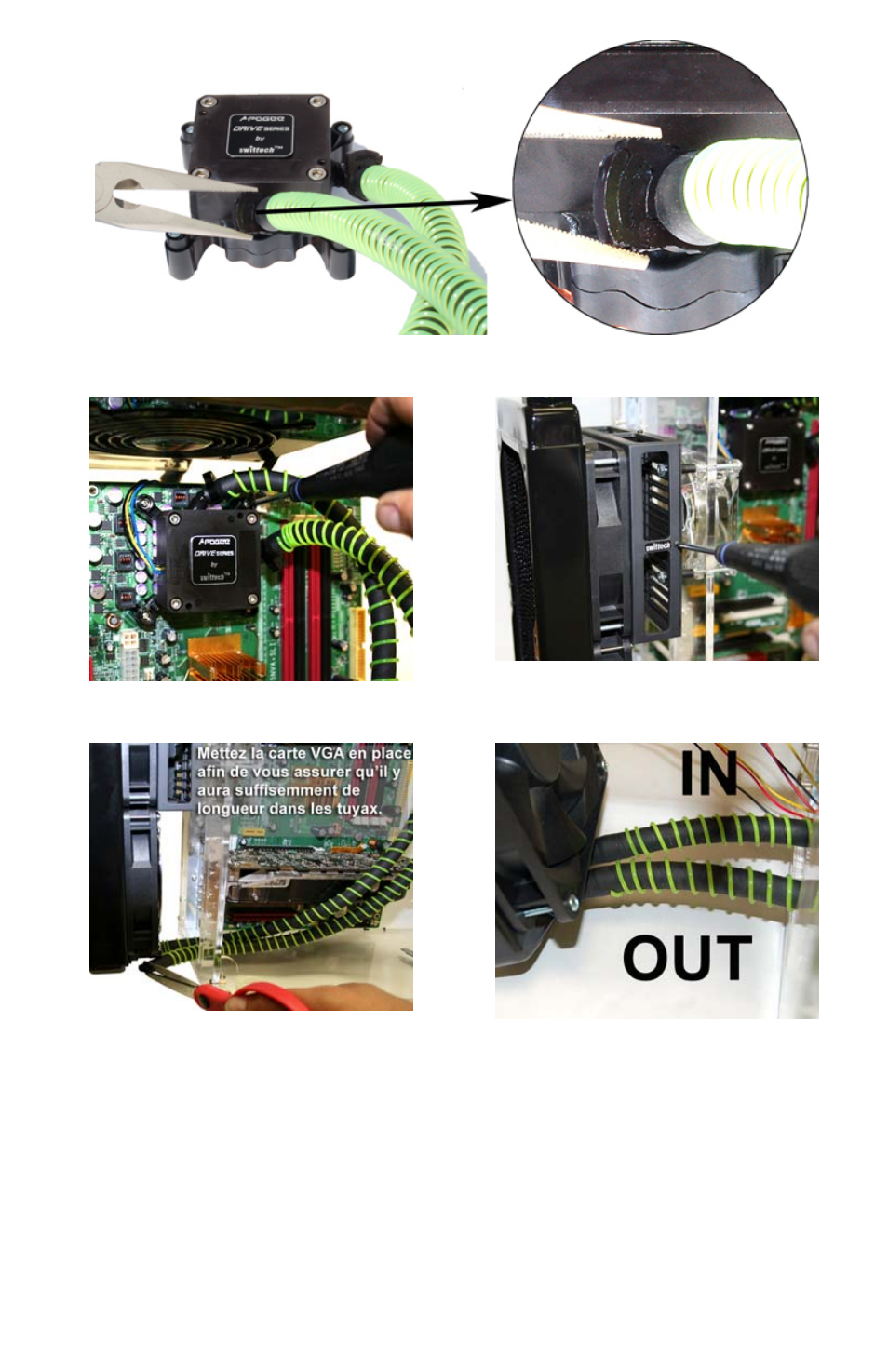

1. Enfoncez les tuyaux sur les embouts de l’ Apogee™ Drive et fixez-les avec les serre-joints
fournis. Serrez soigneusement à fond comme indiqué dans l’encart afin d’éviter les fuites.
2. Installez l’ Apogee™ Drive sur le CPU, sans
serrer les vis à fond.
3. Accrochez l’assemblage Radiateur/Radbox
sur le support et serrez les 4 vis fournies.
4. Faites passer le tuyau par le slot PCI le plus
directement en face des embouts du radiateur.
Recoupez le tuyau seulement si nécessaire. Il
est préférable d’avoir du mou dans les tuyaux
afin qu’ils ne se pincent pas.
5. Enfoncez les tuyaux sur les embouts
radiateur : tuyau de sortie Apogee™ Drive
(OUT) vers tuyau d’entrée (IN) du radiateur
comme indiqué ci-dessus, et vice versa.
