Disassembling the Radiation Shield
Page 3
Disassembling the Radiation Shield
Use a medium Phillips-Head screwdriver to disassemble as described below:
1.
Unscrew the three screws at the top of the unit and remove the mounting
bracket.
2.
Remove the two plates and put aside.
3.
Gently remove the fan and the deflector, taking care not to stress the wires
soldered to the terminal board.
4.
Slide out the sensor board.
5.
You are now ready to install a sensor or probe. (See page 5.)

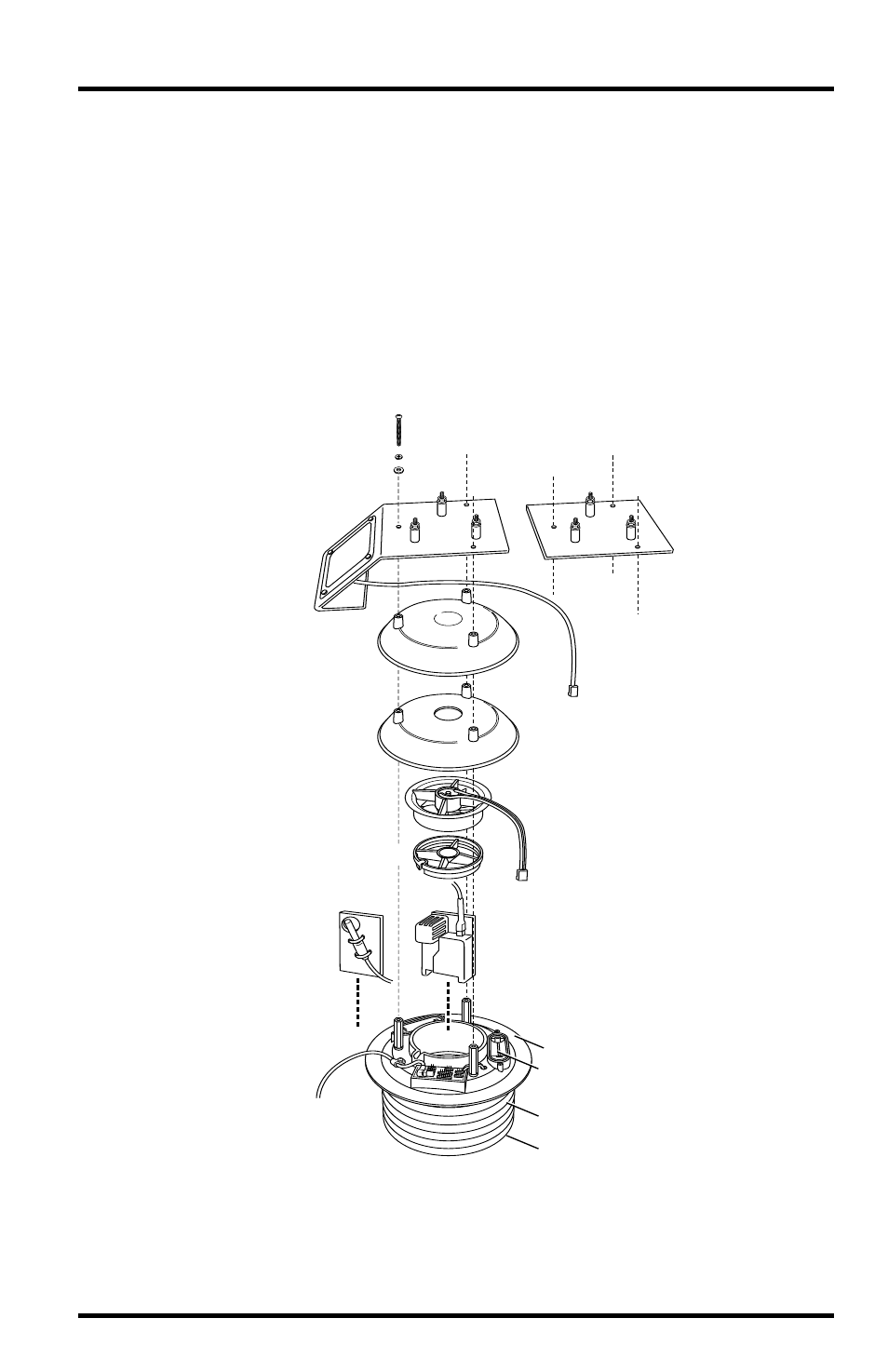

Disassembling the Shield
Mounting Bracket
with Solar Panel
SOLAR MODELS
Mounting
Bracket
AC MODELS
2" Screws (3)
Lock Washers
Flat Washers
Closed Plate
(no hole in center)
Open Plate
(hole in center)
Fan Unit
Core Unit
Solar Power Cable
SOLAR MODELS
Sensor Board
with Temp Probe
Temp/Humidity Sensor
FACTORY INSTALLED
N MODELS 7751, 7752,
7756, AND 7757;
DO NOT REMOVE)
Motor
Connector
Fan Plate
Battery Compartment
Baffles
Air Inlet (underneath)
Fan Deflector
Power Cable
AC MODELS
