Hauptmenü
siehe Kapitel 2
Eingang-1-Fehler
Alarmbedingung x (1 bis 2)
Parameter x (1 bis 16)
Prozeßwert 1
Prozeßwert 1 Balkendiagramm
Sollwert 1 (oder Ruhesollwert)
Sollwert 1 (oder Ruhesollwert)
Balkendiagramm
Externer Sollwert 2
Externer Sollwert 3
Ausgangsleistung 1A
Ausgangsleistung 1A Balkendiagramm
Ausgangsleistung 1B
Ausgangsleistung 1B Balkendiagramm
Selbstoptimierung
Verbleibende Zeit
Aktiver PID-Satz
Gehe zu Betriebsmenü
Gehe zu Setup-Menü
Gehe zu Werksmenü
Menü-Übersicht Serie F4P
Informationen zu Bereichen, Voreinstellungen, Modbus-Nummern und Parametern finden Sie in den
Parameter-Tabellen in Kapitel 6.
F 4
1
2
ˆ
1B 1B
1A 1A

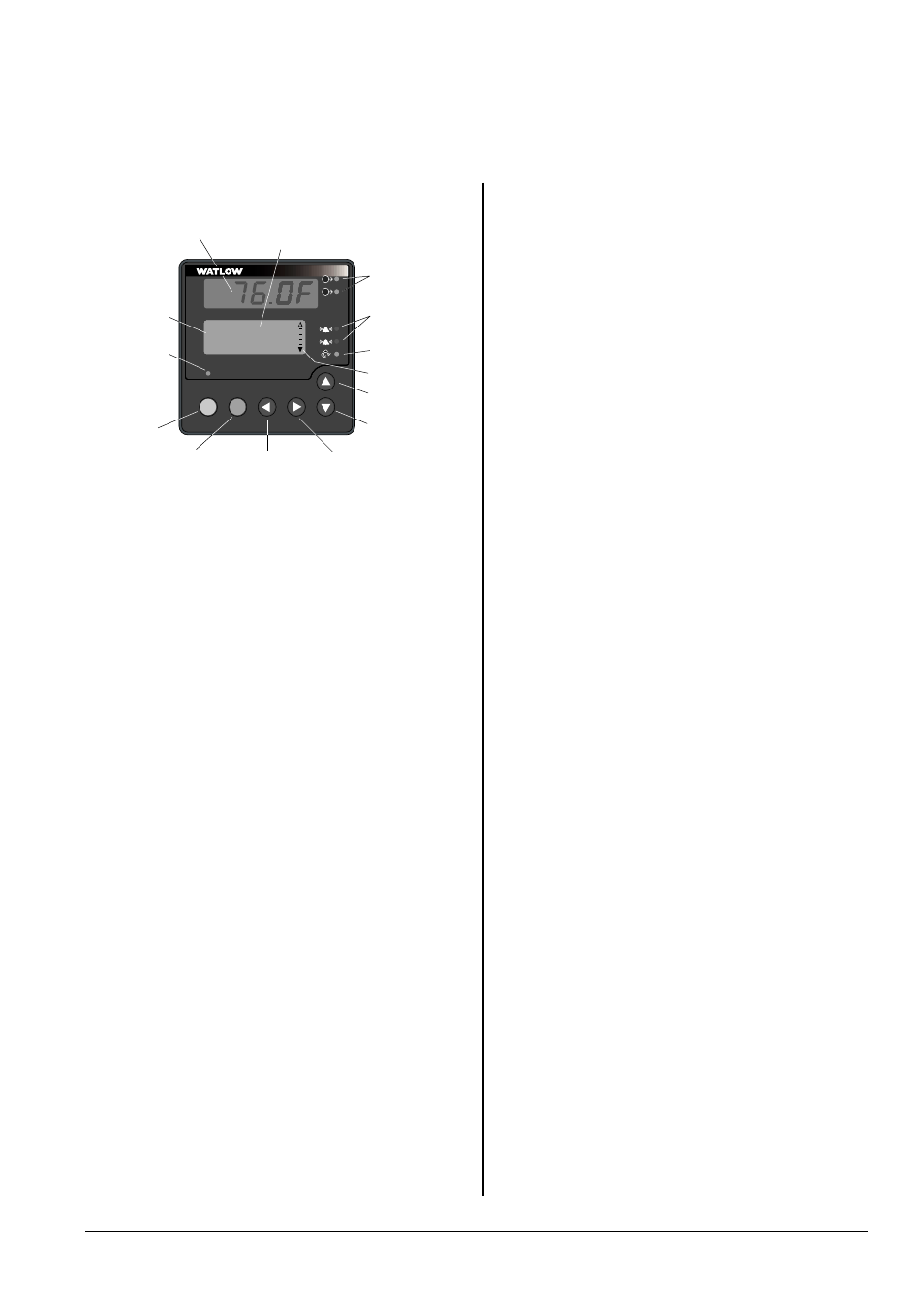

Obere Anzeige
Prozeßinformation
Ausgangstatus
Alarmstatus
Status Serielle
Schnittstelle
Untere Anzeige
Untere Anzeige für Alarm-, Fehler-,
Statusmeldungen und Reglerprogrammierung
Informationstaste
Die Informationstaste
bietet Tipps und
Definitionen zum
gewählten Parameter
Aufwärtspfeiltaste
Abwärtspfeiltaste
Weiter Zurück
Anzeige nach oben
oder unten rollen
Cursor
Automatik-
/Manuell-Taste
å
Anzeigelämp
chen
'Automatikbe
trieb/manuell
er Betrieb'
Hauptmenü____________
Gehe zu Betriebsmenü
Gehe zu Setup-Menü
> Gehe zu Werksmenü
Betriebsmenü
siehe Kapitel 3
PID-Selbstoptimierung
PID-Selbstoptimierung
Kaskadenregelung / Innerer Regelkreis
Kaskadenregelung / Äußerer Regelkreis
Typ PID-Selbstoptimierung
PID-Bearbeitung
PID-Satz Kanal 1
PID-Satz x (1 bis 5)
ProportionalbandA
Integralanteil (SI, US) A
Differentialanteil (SI, US) A
Toleranzband A
Hysterese A
Proportionalband B
Integralanteil (SI, US) B
Differentialanteil(SI, US) B
Toleranzband B
Hysterese B
PID-Kaskadenregelung
PID-Satz x (1 bis 5)
ProportionalbandA
Integralanteil (SI, US) A
Differentialanteil (SI, US) A
Toleranzband A
Hysterese A
Proportionalband B
Integralanteil (SI, US) B
Differentialanteil (SI, US) B
Toleranzband B
Hysterese B
Alarmsollwert-Menü
Alarmsollwertuntergrenze
Alarmsollwertobergrenze
Abweichungsalarmuntergrenze
Abweichungsalarmobergrenze
Anstiegsgeschwindigkeit
PID-Wechsel x (1 bis 4)
PID-Wechselwert
Rampe zum Sollwert x
Rampenmodus
Rampensteigung
Rampenskala
Regelungssollwerte
%Leistung Zusatzkühlfunktion
Verzögerung Zusatzkühlfunktion
Externer/Interner Sollwert
Zusatzfunktions-Sollwert
Digitaleingang x (1 bis 4)
Digitaler Differenzsollwert x
(1 bis 4)
Digitaler Verhältnissollwert x
(1 bis 4)
