Wa t l o w S e r i e F 4 P L e i s t u n g s m e r k m a l e ■ 7 . 1 1
Ein haftender Alarm bleibt auch dann aktiv, wenn die
Alarmbedingung nicht mehr besteht. Ein solcher Alarm
kann nur durch den Benutzer quittiert werden. Ein nicht-
haftender Alarm schaltet sich automatisch wieder ab, wenn
die Alarmauslösebedingung aufgehoben ist.
Menü: Setup-Menü > Alarm x (1 oder 2).

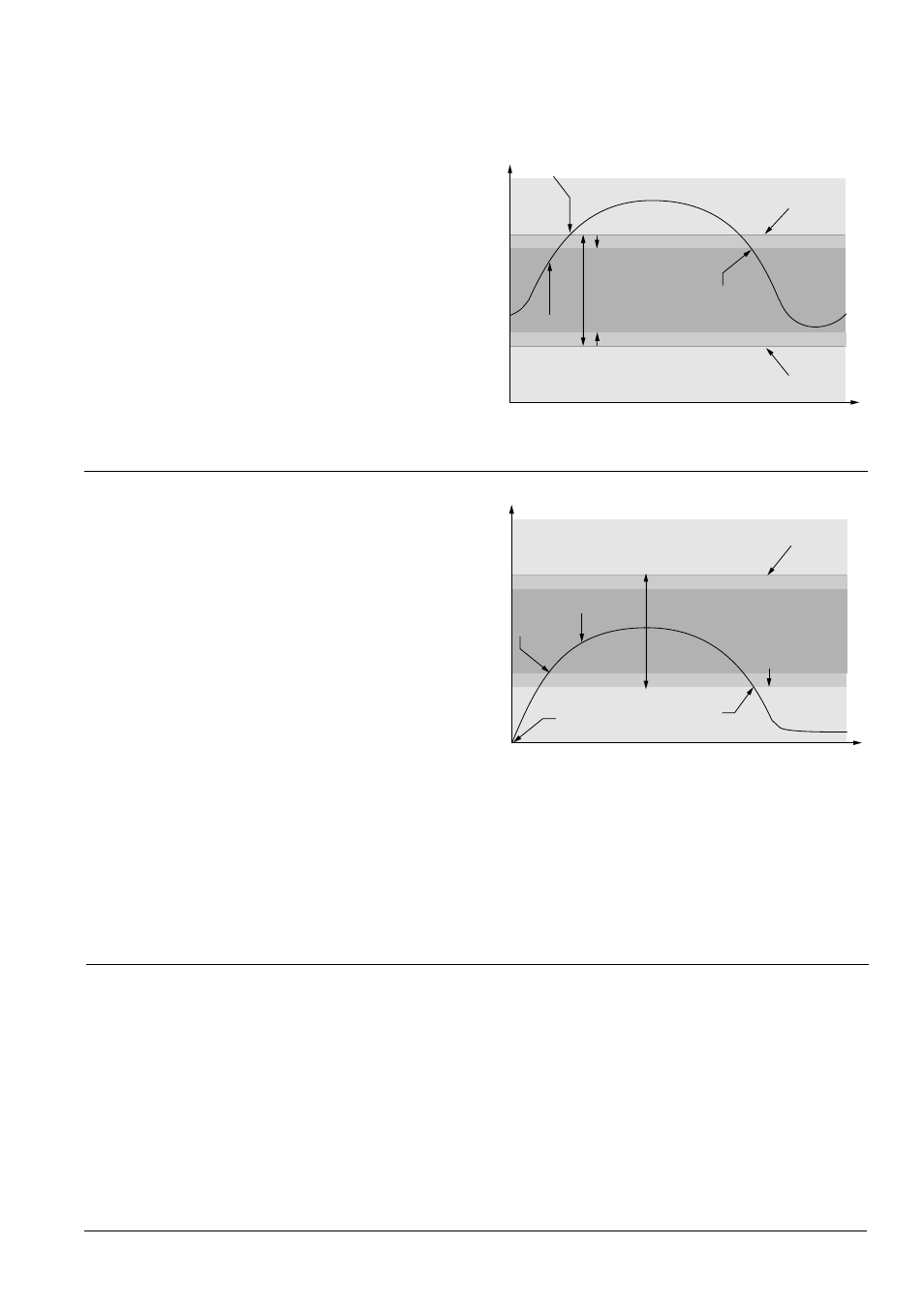

Abbildung 7.11a — Haftender Alarm.
Normaler Betriebsbereich
Oberer Alarmgrenzwert
Sollwert
Zeit
Temperatur
Unterer Alarmgrenzwert
Sollwert
Der Alarmzustand bleibt bestehen,
bis die Temperatur unterhalb des
oberen Alarmgrenzwertes minus der
Alarmhysterese gefallen ist. Ab
diesem Punkt kann ein haftender
Alarm von Hand quittiert werden. Ein
nicht-haftender Alarm würde sich ab
diesem Punkt automatisch
abschalten.
Der Alarmzustand tritt ein, wenn die Temperatur den
oberen Alarmgrenzwert erreicht hat.
Prozeßtemperatur
Temperatur
Alarmhysterese
Alarmunterdrückung
Die Alarmunterdrückung hat zwei Funktionen:
1. Diese Funktion wird häufig dazu benutzt, einem
System nach Inbetriebnahme die Möglichkeit zur
Erwärmung zu geben, ohne daß ein Alarm ausgelöst
wird. Ist die Alarmunterdrückungs-Funktion aktiviert,
wird kein Alarm ausgelöst, wenn sich die
Prozeßtemperatur anfänglich unterhalb des unteren
Alarmgrenzwertes befindet. Die Prozeßtemperatur
muß zuerst die Alarmhysteresezone durchquert und
den normalen Betriebsbereich erreicht haben, bevor die
Alarmfunktion aktiviert wird.
2. Außerdem erlaubt die Alarmunterdrückungsoption
einem Bediener, den Alarmausgang zu deaktivieren,
obwohl nach wie vor eine Alarmbedingung vorliegt. Die
Prozeßtemperatur muß dann erst wieder den normalen
Betriebsbereich außerhalb der Alarmhysteresezone
erreicht haben, bevor der Alarmausgang erneut
aktiviert wird.
Verfügt Ihr Gerät der Serie F4P über einen Ausgang, der
als Abweichungsalarm konfiguriert wurde, ist bei einer
Sollwertveränderung die Alarmfunktion ebenfalls solange
deaktiviert, bis sich der Prozeßwert wieder innerhalb des
normalen Betriebsbereichs befindet.
Menü: Setup-Menü > Alarm x (1 oder 2).
Figure 7.11b — Alarm Silencing.
Normaler Betriebsbereich
Alarm wird
hier aktiviert.
Alarm wird hier
ausgelöst.
Alarmunterdrückung
bei Systemstart.
Zeit
Temperatur
Alarmsollwertobergrenze
Alarmsollwertuntergrenze
Prozeßtemperatur
Temperatur
Hysterese
Hysterese
Alarmauslöseparameter
Alarme können so konfiguriert werden, daß es zu einer
Alarmmeldung kommt, wenn der Prozeßwert den
Überschreitungs- oder Unterschreitungs-Alarmsollwert
bzw. beide Alarmgrenzen über- bzw. unterschreitet.
Menü: Setup-Menü > Alarm x (1 oder 2).
(Alarmsollwerte werden im Betriebsmenü festgelegt.)
Haftender Alarm
