Tasten, Anzeigen und Anzeigelampen

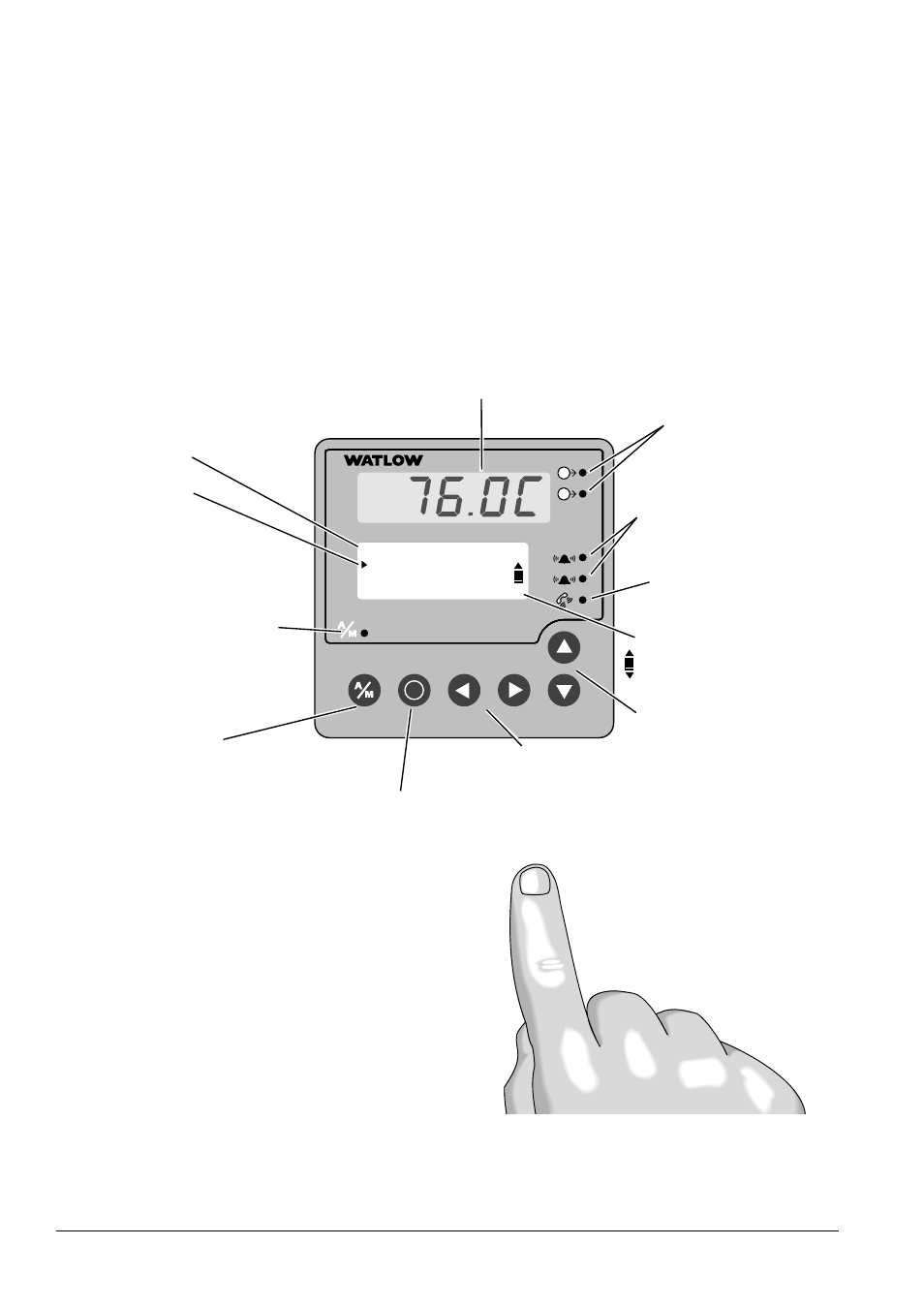

Abbildung 2.2 – Tasten, Anzeigen und Kontrolleuchten der Serie F4.
F 4
1
2
i
1B 1B
1A 1A
Hauptmenü___________
Gehe zu Tempprofil
Gehe zu Setup-Menü
Gehe zu Werksmenü
Obere Anzeige
Zeigt den tatsächlichen Kanal-1-
Prozeßwert während des
Reglerbetriebs an. Ebenso werden
hier Fehlermeldungen angezeigt
.
Statuslämpchen Serielle
Schnittstelle
Blinkt, wenn der Regler
elektronische Daten sendet oder
empfängt.
Statuslämpchen
Alarmausgänge
Leuchten während einer
Alarmbedingung.
Bildlaufleiste
Ihr Erscheinen weist darauf hin, daß sich
mehr Text ober- bzw. unterhalb des
Cursors befindet. Benutzen Sie zum
Weiterrollen des Bildes die Abwärts-
bzw. Aufwärtspfeiltaste.
Statuslämpchen Aktive
Ausgänge
Leuchtet, wenn der entsprechende
Ausgang des Reglerkanals
aktiviert ist.
Untere Anzeige
Führt durch Parametereinstellungen und
Reglerbetrieb, zeigt Statusinformationen an.
Cursor (>):
Zeigt auf den gewählten
Parameter oder aktuellen Wert.
Der Cursor wird mit Hilfe der
Aufwärts-, Abwärts-, Weiter- und
Zurückpfeiltasten bewegt.
Anzeigelämpchen
'Automatikbetrieb/manueller
Betrieb' (zeigt den Betriebs-
Status an)::
• Leuchtet im manuellen Modus:
• Blinkt nach Drücken der
å
Taste 10 Sekunden lang;
während dieser Zeit kann der
Betriebsmodus verändert
werden.
• Leuchtet nicht im
Automatikbetrieb.
Automatik-/Manuell-Taste
Durch Drücken dieser Taste kann
zwischen Automatikbetrieb
(geschlossener Regelkreis) und
manuellem Betrieb (offener
Regelkreis) gewechselt werden..
Informationstaste
Drücken Sie diese Taste, um
Hintergrundinformationen und
Definitionen zu erhalten, drücken
Sie sie erneut, um zu Ihrem
Ausgangspunkt zurückzukehren.
Zurück- und Weiter-Tasten
Drücken Sie die Weiter-Taste, um
den Parameter anzuwählen, der
sich rechts vom Cursor (>)
befindet und rufen Sie auf diese
Weise die nächste Anzeige auf.
Drücken Sie die Zurück-Taste, um
zum vorherigen Punkt
zurückzukehren oder um das
Menü zu verlassen.
Aufwärts- und
Abwärtspfeiltasten
Drücken Sie diese Tasten, um den
Cursor (>) nach oben oder nach
unten zu bewegen, einen Wert zu
erhöhen bzw. herabzusetzen oder
einen Buchstaben in einem
Namen zu verändern. or change a
letter in a name.
Quittierung einer Alarm- oder
Fehlermeldung
I
m Falle einer Alarmbedingung leuchtet
das Anzeigelämpchen für den
Alarmstatus auf der Vorderseite des
Reglers. Im Hauptmenü erscheint eine
Alarmmeldung, wenn diese Funktion
zuvor aktiviert wurde. Zur Quittierung des
Alarms bewegen Sie den Cursor zur
Alarmmeldung und drücken die Weiter-
Taste. Die daraufhin erscheinende
Meldung bestätigt, daß der Alarm quittiert
wurde, und das Statuslämpchen
'Alarmausgänge' erlischt.
