Alarmmeldungen
Eine Alarmmeldung wird ausgelöst, wenn der Prozeßwert
oder die Prozeßtemperatur einen vorher festgelegten
Bereich verläßt. Die Art und der Zeitpunkt der
Alarmauslösung wie auch die Reaktion auf eine
Alarmbedingung kann vom Benutzer selbst festgelegt
werden. Ebenso kann der Regler so eingestellt werden, daß
ein Alarm automatisch quittiert wird, nachdem die
Alarmauslösebedingung nicht mehr besteht. Konfigurieren
Sie im Setup-Menü zuerst die Alarmausgänge, bevor Sie
die Alarmsollwerteinstellungen vornehmen.
Alarmsollwerte
Der Überschreitungsalarm legt die Temperaturgrenze fest,
die die obere Alarmgrenzmeldung auslöst. Der
Überschreitungsalarm muß über dem
Unterschreitungsalarm, aber unter der oberen
Meßbereichsgrenze liegen.
Der Unterschreitungsalarm legt die Temperaturgrenze fest,
die die untere Alarmgrenzmeldung auslöst. Der
Unterschreitungsalarm muß unter dem
Überschreitungsalarm, aber über der unteren
Meßbereichsgrenze liegen.
Menü: Betriebsmenü > Alarmsollwert > Alarm x (1 oder 2).
Alarmhysterese
Ein Alarm wird ausgelöst, wenn der Prozeßwert den
Überschreitungs- bzw. Unterschreitungsalarm-Sollwert
über- bzw. unterschreitet. Mit der Alarmhysterese kann
festgelegt werden, wie weit der Prozeßwert wieder in den
normalen Betriebsbereich zurückkehren muß, bevor ein
Alarm quittiert werden kann.
Als Alarmhysterese bezeichnet man die Zone, die zwischen
dem Überschreitungs- bzw. Unterschreitungsalarmsollwert
und dem normalen Betriebsbereich liegt. Diese Zone ergibt
sich durch Addition des Hysteresewerts zum Sollwert des
Unterschreitungsalarms bzw. durch Subtraktion des
Hysteresewerts vom Sollwert des Überschreitungsalarms.
Menü: Setup-Menü > Alarmausgang x (1 oder 2).

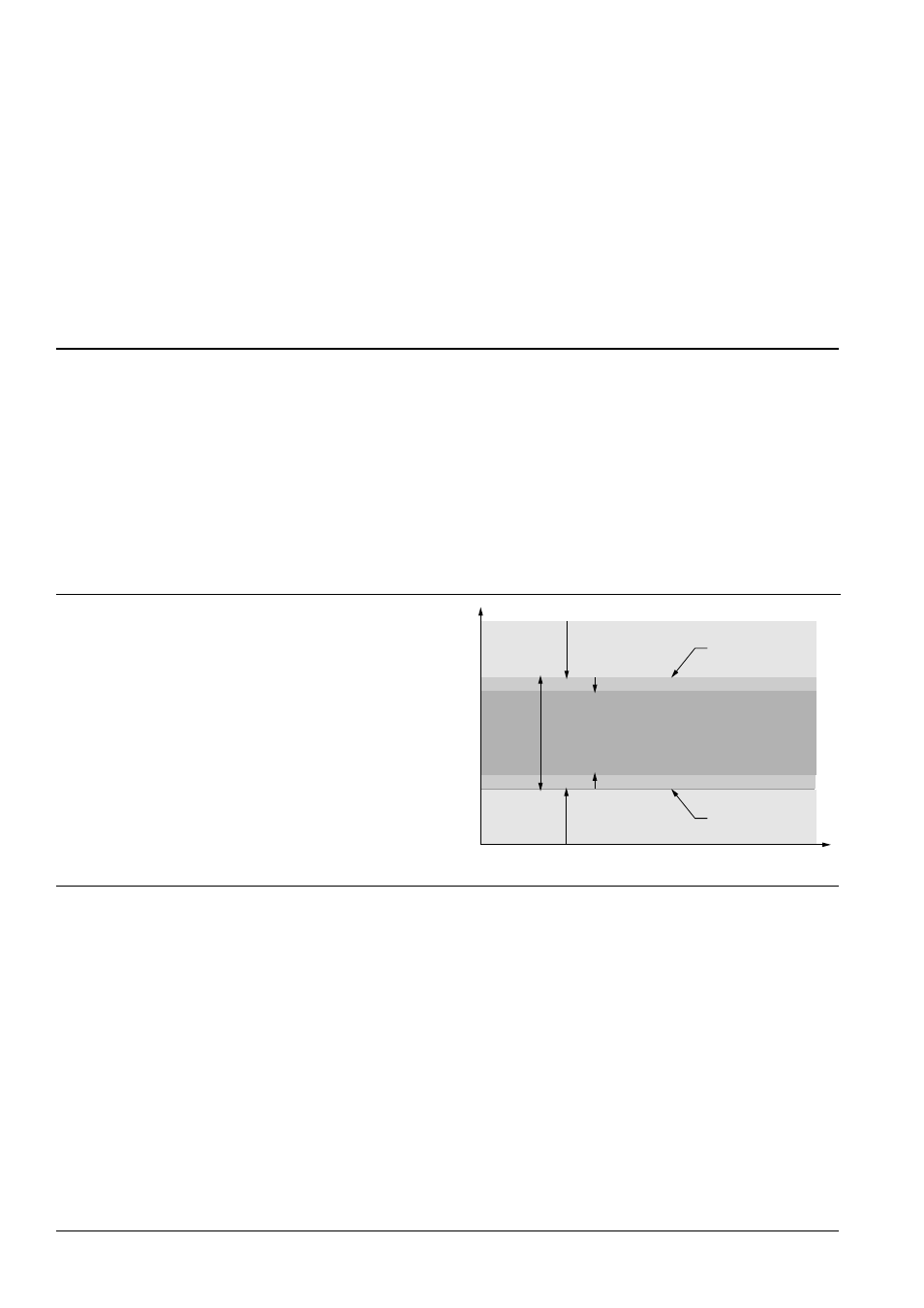

Abbildung 7.10 — Alarmeinstellungen.
Normaler Betriebsbereich
Unterer Bereich Überschreitungsalarm
Oberer Bereich Überschreitungsalarm
Alarmsollwertobergrenze
Alarmsollwertuntergrenze
Zeit
Temperatur
Alarmhysterese
Alarmhysterese
Prozeß-, Abweichungs- oder
Veränderungsgeschwindigkeits-Alarm
Ein Prozeßalarm verwendet ein bzw. zwei absolute
Alarmgrenzwerte zur Festlegung einer Alarmbedingung.
Ein Abweichungsalarm benutzt ein oder zwei
Alarmgrenzwerte, die in Abhängigkeit zum Regelsollwert
ausgedrückt werden. Die oberen und unteren
Alarmgrenzen werden durch Addition bzw. Subtraktion
derjenigen Werte vom Sollwert festgelegt, bei denen die
Alarmbedingung eintreten soll. Wird der Sollwert
verändert, verändern sich die Alarmgrenzen in der zuvor
festgelegten Relation ebenfalls automatisch mit.
Ein Veränderungsgeschwindigkeits-Alarm wird durch eine
Veränderung des Temperatur- bzw. Prozeßwertes ausgelöst,
die sich schneller als mit der zuvor festgelegten
Geschwindigkeit vollzieht.
Menü: Setup-Menü > Alarmausgang x (1 oder 2).
