WAFER-CV-D25501/N26001 3.5" Motherboard

Page 25

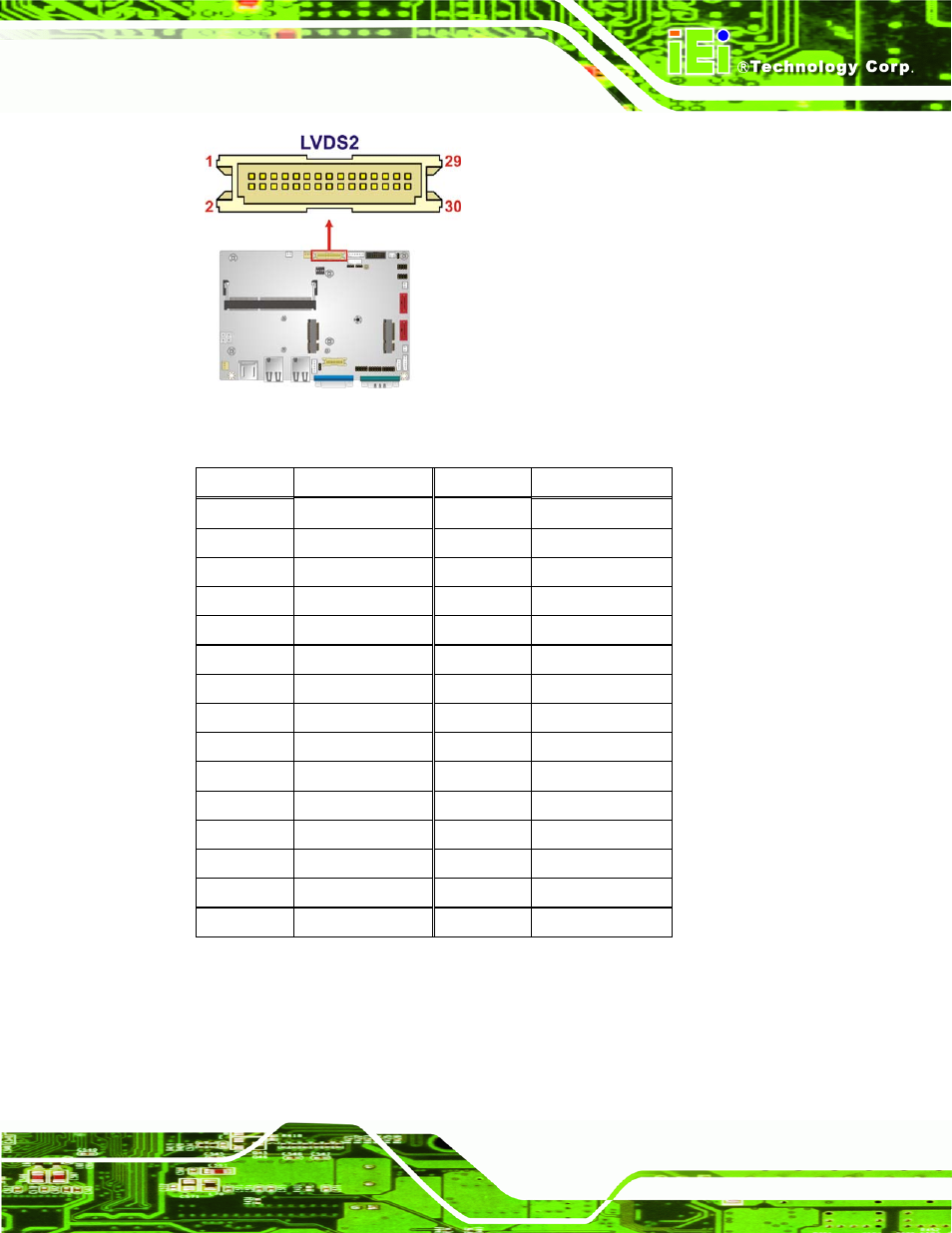

Figure 3-11: LVDS2 Connector Location

Pin Description

Pin Description

1 GND

2 GND

3 LVDS_DATA0

4 LVDS_DATA0#

5 LVDS_DATA1

6 LVDS_DATA1#

7 LVDS_DATA2

8 LVDS_DATA2#

9 LVDS_CLK1

10

LVDS_CLK1#

11 LVDS_DATA3

12 LVDS_DATA3#

13 GND

14 GND

15 LVDS_DATA4

16 LVDS_DATA4#

17 LVDS_DATA5

18 LVDS_DATA5#

19 LVDS_DATA6

20 LVDS_DATA6#

21 LVDS_CLK2

22 LVDS_CLK2#

23 LVDS_DATA7

24 LVDS_DATA7#

25 GND

26 GND

27 VCC_LCD 28 VCC_LCD

29 VCC_LCD 30 VCC_LCD

Table 3-12: LVDS2 Connector Pinouts
