17

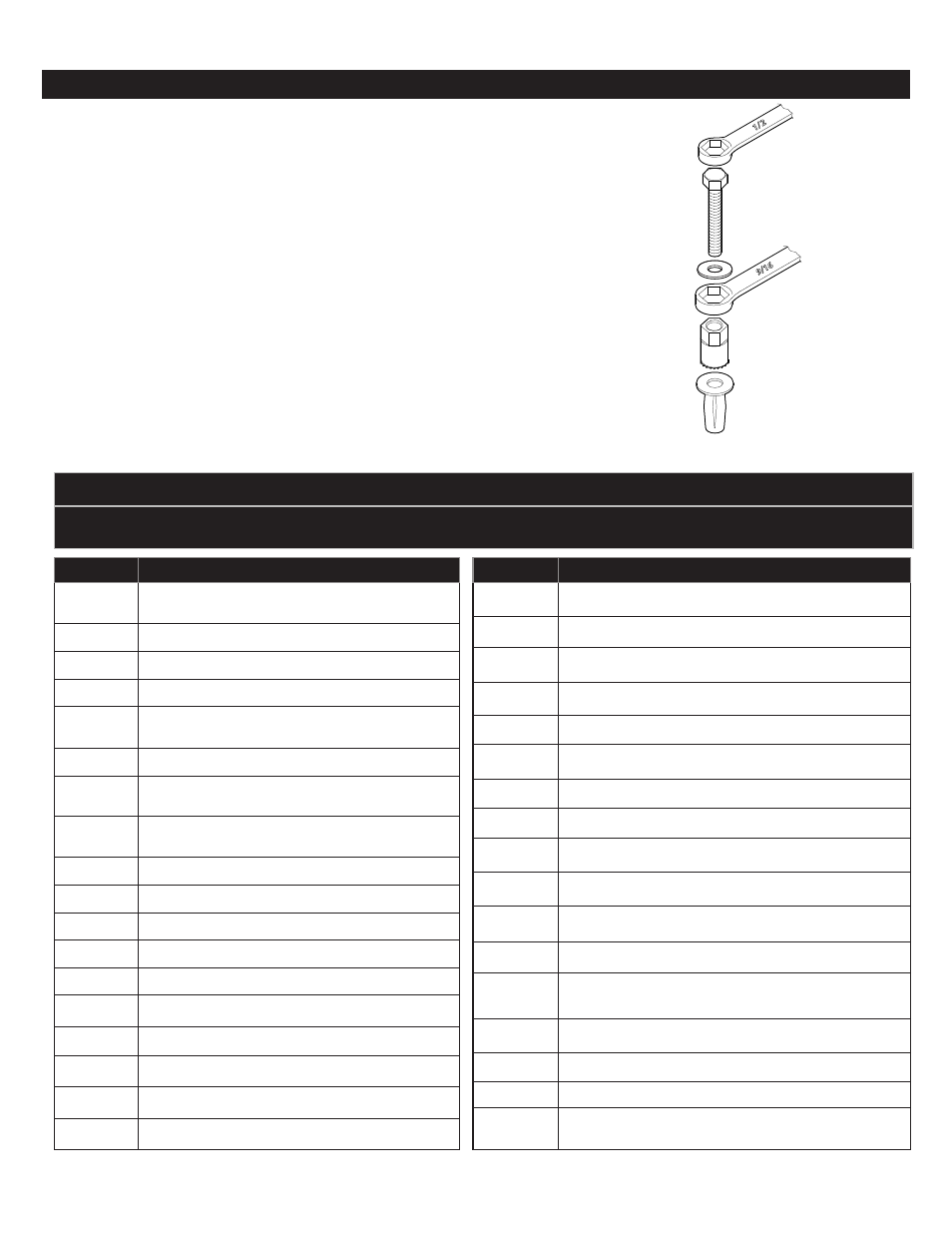

Rondelle plate
Clé de 9/16 po
Outil de pose
Fixation aveugle
Boulon en oxyde noir
Clé de 1/2 po
(ou douille de 1/2 po)
INSTRUCTIONS D’INSTALLATION À L’AIDE DES FIXATIONS AVEUGLES
ÉTAPE 1. Mettez une goutte d’huile sur le boulon d’oxyde noir pour le
lubrifier avant l’assemblage.
ÉTAPE 2. Placez la fixation aveugle dans le trou et utilisez une clé de
1/2 po pour serrer le boulon hexagonal noir jusqu’à ce que la fixation
aveugle soit complètement appuyée.
REMARQUE : Au début, le boulon hexagonal noir est difficile à
tourner. À mesure que la fixation aveugle prend de l’expansion,
le boulon est plus facile à visser jusqu’à ce que la fixation bloque
en place. Assurez-vous que la fixation aveugle et l’outil de pose
ne tournent pas durant l’installation.
PIÈCE NO. DESCRIPTION
70136
Peinture blanche brillante pour retouche ARMOR
TUF ® (1/2 oz)
32-0028 Ensemble de boulons
7749 Ensemble de passe-fil
7101-3 Pied blanc pour parois hautes
886-1CN
Peinture blanche en aérosol pour retouche
WEATHER GUARD ® (12 oz)
7101-5 Pied noir pour parois hautes
70168-XXX
Ensemble de barillet de serrure de poignée en D
(XXX = code de clé)
70167-XXX
Ensemble de serrure de poignée en D
(XXX = code de clé)
70151-3 Porte de remplacement 246/290-3-02
70152-3 Porte de remplacement 247/291-3-02
70153-3 Porte de remplacement 264-3-02
70154-3 Porte de remplacement 265-3-02
70155-3 Porte de remplacement 272-3-02
70156-3 Porte de remplacement 296-3-02
70157-3 Porte de remplacement 297-3-02
70158-0 Porte de remplacement 346/390-0-02
70158-5 Porte de remplacement 346/390-5-02
70159-0 Porte de remplacement 347/391-0-02
PIÈCES DE RECHANGE
POUR D’AUTRES PIÈCES DE RECHANGE, ALLEZ SUR WWW.WEATHERGUARD.COM
PIÈCE NO. DESCRIPTION
70159-5 Porte de remplacement 347/391-5-02
70160-0 Porte de remplacement 364-0-02
70160-5 Porte de remplacement 364-5-02
70161-0 Porte de remplacement 365-0-02
70161-5 Porte de remplacement 365-5-02
70162-0 Porte de remplacement 372-0-02
70162-5 Porte de remplacement 372-5-02
70163-0 Porte de remplacement 396-0-02
70163-5 Porte de remplacement 396-5-02
70164 Câbles de porte (13 po) et mousqueton
70165 Câbles de porte (16 po) et mousqueton
70166 Câbles de porte (24 po) et mousqueton
70169
Tiges de verrou pour modèles
246/247/346/347/290/291/390/391-X-02
70170 Tiges de verrou pour modèles 264/265/364/365-X-02
70171 Tiges de verrou pour modèles 272/372-X-02
70172 Tiges de verrou pour modèles 296/297/346-X-02
70173
Ensemble de bandes d’étanchéité pour parois hautes/
surélevées de type 02
