14
ENSEMBLE DE BOULONS Nº 32-0028
REMARQUE : En fonction de l’application, il est possible qu’il vous reste des ferrures de montage une fois
l’installation terminée.
LISTE DES PIÈCES
1 - Caisse à parois hautes (ou surélevées) • 2 - Pieds • 2 - Bandes protectrices (20 po et/ou 27 po et/ou 45 po)

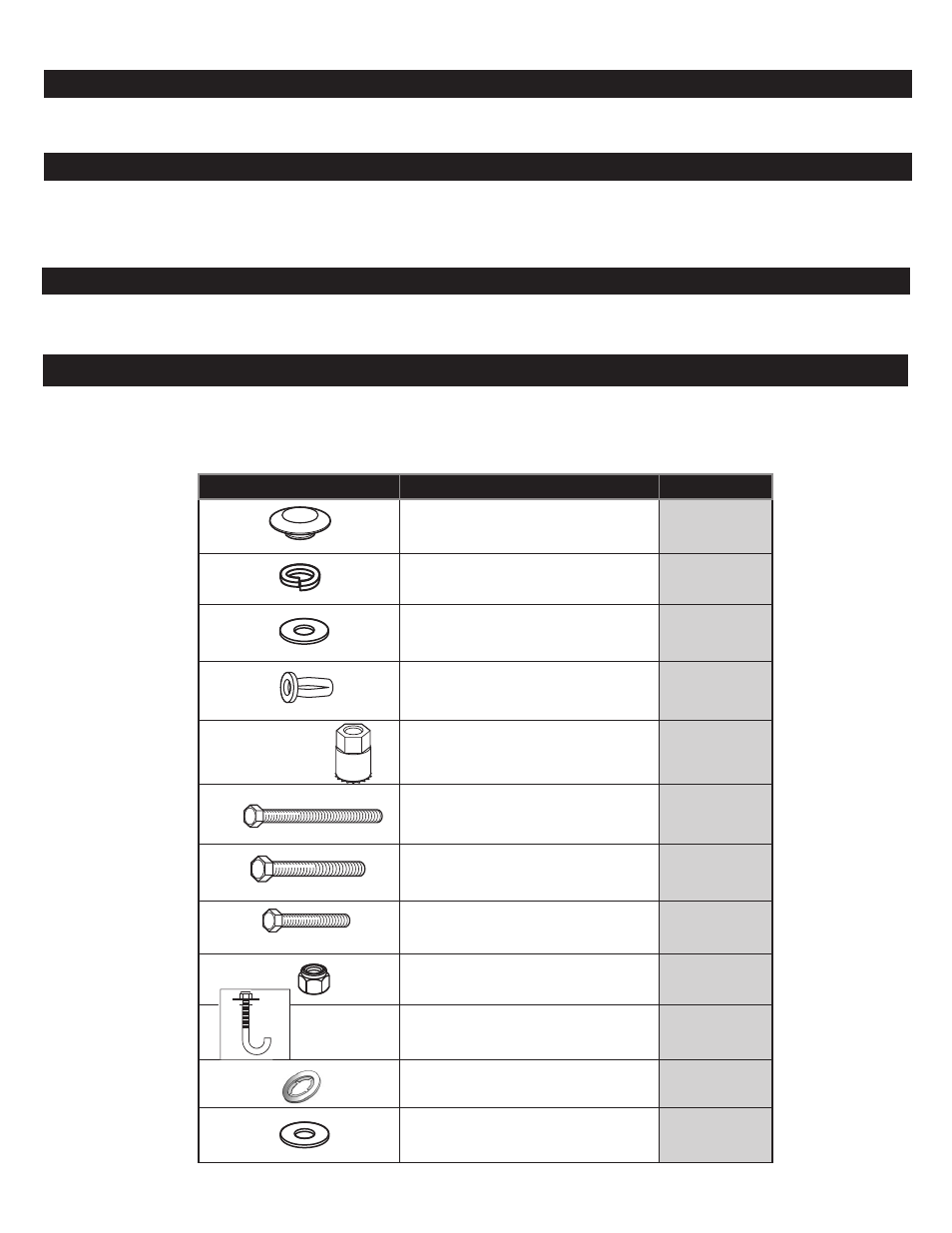

DESCRIPTION QTÉ.
Capuchon rond 1-3/4 po 1
Rondelle de sûreté 5/16 po 8
Rondelles plates de 5/16 po 14
Fixations aveugles 5/16-18 4
Outil de pose 1
Boulon ordinaire en oxyde noir
5/16 -18 x 2-1/4 po
1
Boulon à tête hexagonale
5/16-18 x 1-1/4 po
4
Boulon à tête hexagonale
5/16-18 x 1 po
4
Écrou autobloquant 5/16-18 12
Boulon en « J » 4
Rondelle de retenue en plastique 4
Rondelle protectrice 4
DURÉE D’INSTALLATION
Durée d’installation approximative : 42 min par unité (0,7 heure), en fonction de l’expérience acquise dans la pose d’équipement
pour camionnettes.
OUTILS REQUIS
• (2) Clés ouvertes ou fermées de 1/2 po
• Perceuse électrique
• Mèches de 1/2 po et 3/8 po
• Équerre de charpentier
• Couteau utilitaire ou ciseaux
• Ruban adhésif
• Clé ouverte ou fermée de 9/16 po
• Ruban à mesurer / règle
• Crayon / pointe à marquer
