16

ÉTAPE 4. Placez la caisse sur la paroi en soutenant l’arrière avec un morceau de bois ou tout autre objet servant à caler, en vous assurant

qu’elle est d’équerre avec la paroi. Mettez la caisse de niveau de sorte que son dessus soit horizontal lorsque vous la regardez de l’arrière.
REMARQUE : Fixez le pied de montage directement au plateau et non sur un revêtement ou un tapis au fond de la boîte.
ÉTAPE 5.
Placez un pied près du coin arrière de la caisse et vérifiez sa verticalité avec une équerre. Plus le pied est près du coin de la

caisse, plus celle-ci sera stable.
REMARQUE : Le pied peut être fixé jusqu’à un maximum de 3 po du coin arrière de la caisse (voir l’image en médaillon de

la figure 2).
REMARQUE 1 : Le bas du pied doit être placé à angle droit sur les nervures du plateau ou entre celles-ci.
ÉTAPE 6.
Marquez les deux trous à percer sur le plateau de la camionnette, et ceux à percer en haut, près de l’extrémité de la caisse.
ÉTAPE 7. Suivez la même méthode pour le pied de l’autre extrémité de la caisse.
ÉTAPE 8. En utilisant la lèvre de la paroi comme guide, marquez le dessous de la caisse à l’endroit où la caisse et

la lèvre de la paroi se rencontrent aux extrémités de la caisse, et au centre de celle-ci si vous installez un modèle

272-3-02/290-3-02/291-3-02/296-3-02/297-3-02/372-X-02/390-X-02/391-X- 02/396-X-02 (voir figure 1). S’il y a une gaine de poteau sur le

plateau de la camionnette en dessous du point où les lignes de 6 po de longueur rencontrent la paroi, marquez la paroi à cet endroit.
ÉTAPE 9. Retirez la caisse et retournez-la. Marquez la caisse aux deux endroits pour le perçage (quatre pour les modèles 272-3-02/290-

3-02/291-3- 02/296-3-02/297-3-02/ 372-X-02/390-X-02/391-X-02/396-X-02). Marquez ces trous à 1/2 po à l’intérieur de la ligne et sur les

lignes de 6 po de longueur (voir figure 1).
ÉTAPE 10. Si une gaine de poteau se trouve à l’endroit où devrait être un boulon en « J », il est nécessaire de percer la caisse d’un trou

de 1/2 po pour ce boulon en « J » et de percer la gaine de poteau à l’endroit marqué avec une mèche de 1/2 po, le haut du trou étant au

même niveau que le rebord inférieur de la lèvre de la paroi. Percez tous les points marqués sur la caisse avec une mèche de 3/8 po. Percez

les points marqués sur le plateau de la camionnette avec une mèche de 1/2 po. Installez les fixations aveugles dans le plateau (voir les

directives sur les fixations aveugles).
ÉTAPE 11. Fixez les pieds à la caisse.
ÉTAPE 12. Mettez les boulons en « J » dans les trous percés à cet effet et fixez-les avec les rondelles de sûreté en plastique, les rondelles

protectrices et les écrous autobloquants (voir figure 3). Serrez l’écrou autobloquant sur la partie filetée des boulons en « J » d’un quart de

tour dans le nylon.

ÉTAPE 13. Remettez la caisse à l’endroit et tournez les boulons en « J » sur le côté afin qu’ils ne gênent pas le positionnement de la caisse

sur le plateau de la camionnette. Mettez la caisse en place sur le plateau de la camionnette.
REMARQUE : Lors du positionnement de la caisse, s’il a été nécessaire de percer la gaine d’un poteau, ce boulon en « J » devra

être tenu à un angle par le dessous de la caisse et introduit dans le trou percé dans la gaine.
ÉTAPE 14.
Fixez le pied au plateau.
ÉTAPE 15. Tournez les boulons en « J » afin qu’ils soient sous la lèvre de la paroi du plateau. Tirez sur les boulons en « J » jusqu’à ce qu’ils

s’accrochent à la lèvre de la paroi. Poussez les rondelles de sûreté en plastique vers le bas, au moyen des rondelles protectrices, afin que

les boulons en « J » soient maintenus en place. Serrez les écrous autobloquants en vous assurant que les boulons en « J » demeurent

sous la lèvre de la paroi du plateau.
REMARQUE : Vérifiez périodiquement le serrage des boulons en « J » pour garantir une fixation adéquate.
ÉTAPE 16.
Bouchez le trou du fond de la caisse avec le capuchon (vous pourrez l’enlever au moment de laver l’intérieur de la caisse).

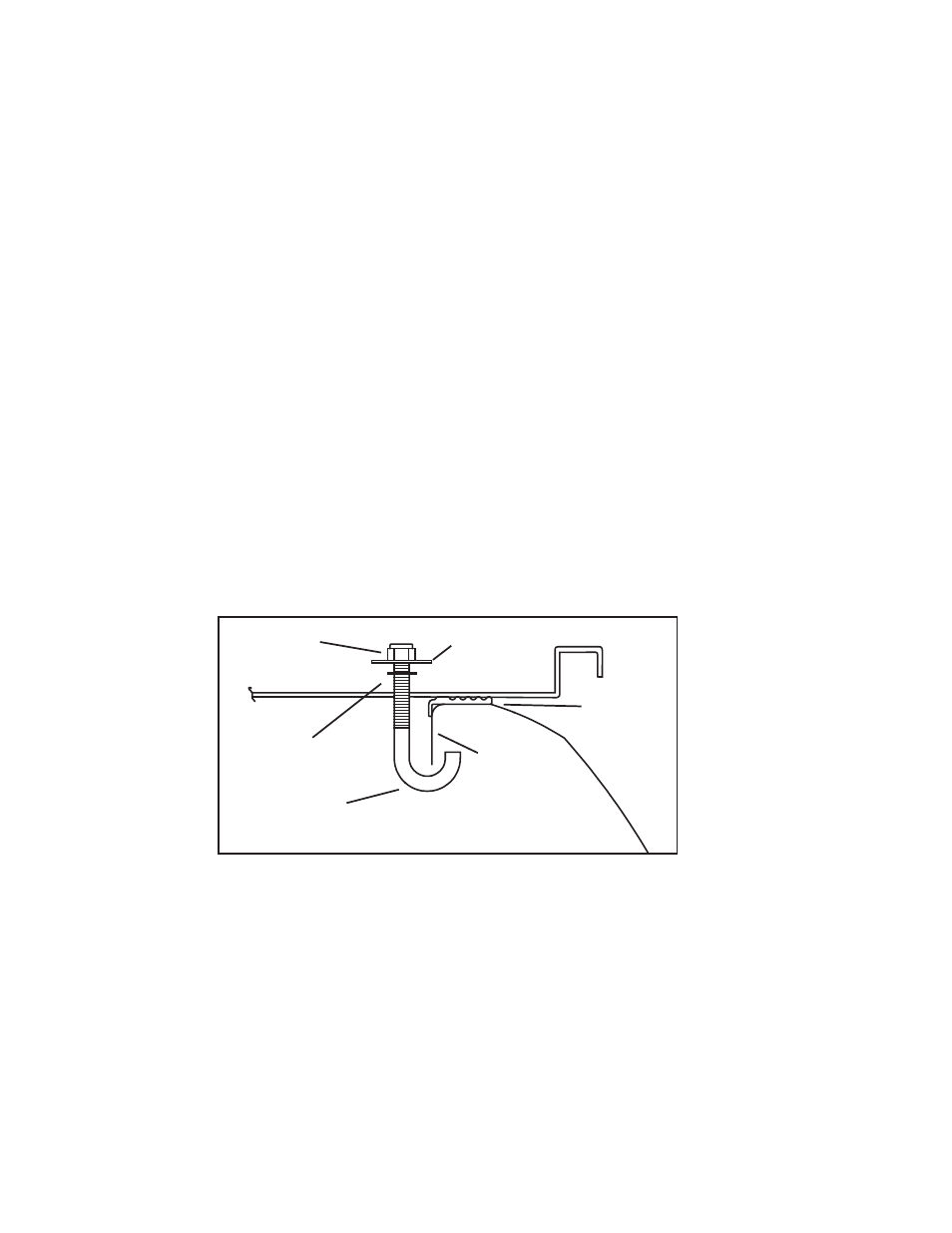

Figure 3. Fixation avec boulons en « J »

Écrou

autobloquant

5/16-18

Rondelle

protectrice

Rondelle de

retenue en

plastique

Bande

protectrice

Boulon en « J »

Lèvre de

la paroi
