11

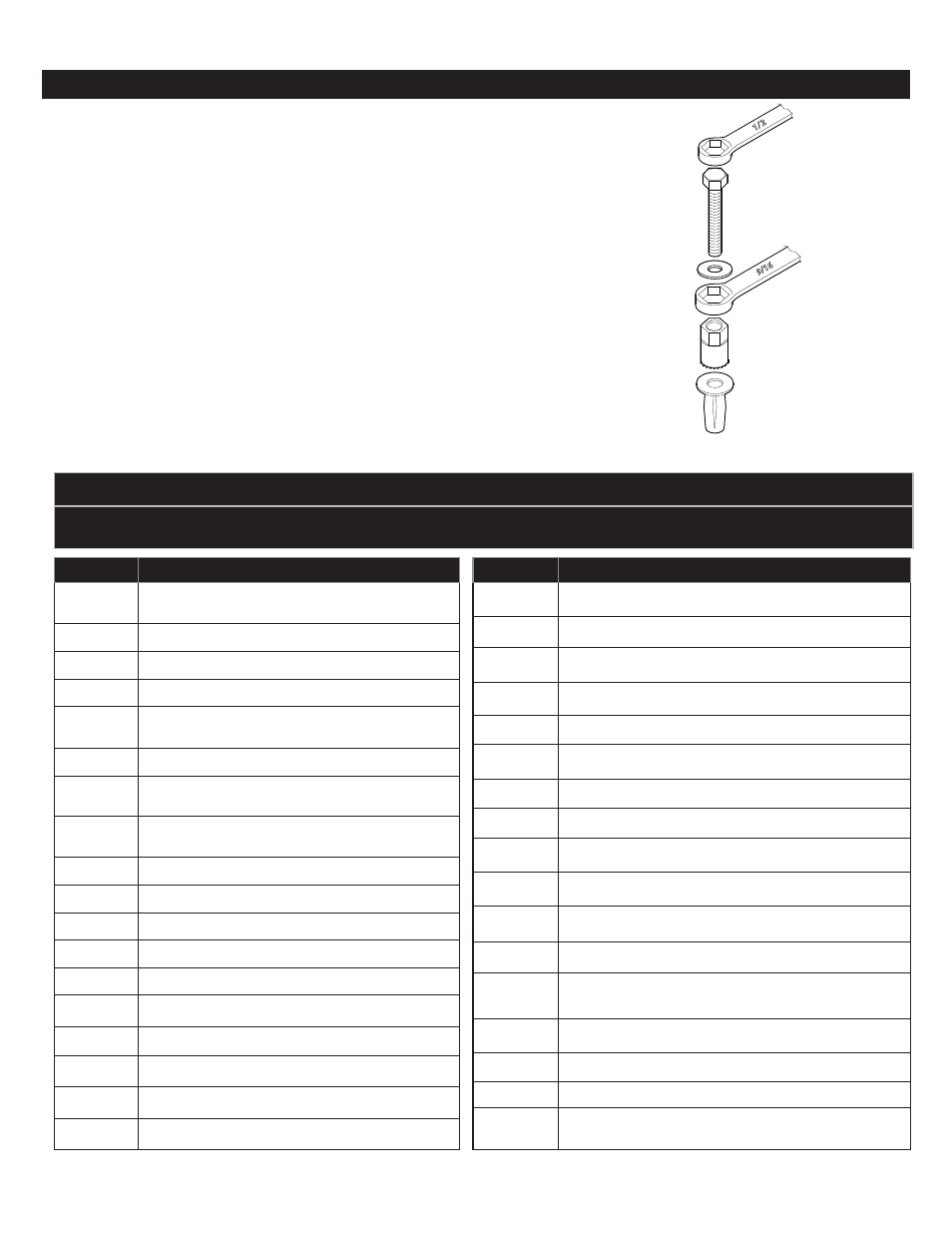

Arandelas
planas
Llave de 9/16 pulg.
Herramienta
de instalación
Sujetador ciego
Perno negro óxido
Llave de 1/2 pulg.
(o dado de 1/2 pulg.)
INSTRUCCIONES DE INSTALACIÓN CON SUJETADORES CIEGOS
PASO 1. Coloque una gota de aceite sobre el perno negro óxido
antes de ensamblarlo.
PASO 2. Coloque el sujetador ciego en el orificio y use una llave de
1/2 pulg. para ajustar el perno hexagonal negro hasta que el sujetador
ciego esté totalmente asentado.
NOTA: Será difícil comenzar a girar el perno hexagonal negro
al colocarlo. A medida que el sujetador ciego "sobresalga",
será más fácil, hasta que llegue al fondo o se fije. Asegúrese de
que el sujetador ciego y la herramienta de instalación no giren
durante la instalación.
PIEZA NO. Descripción
70136
Pintura de retoque blanca
ARMOR TUF ® de 1/2 onza
32-0028 Juego de pernos
7749 Juego de arandelas
7101-3 Pata lateral alta blanca de repuesto
886-1CN
Pintura de retoque blanca WEATHER GUARD ®
de 12 onzas
7101-5 Pata lateral alta negra de repuesto
70168-XXX
Cilindro de la cerradura de manija en D
(XXX = Código)
70167-XXX
Juego de cerradura de manija en D
(XXX = Código)
70151-3 Puerta 246/290-3-02 de repuesto
70152-3 Puerta 247/291-3-02 de repuesto
70153-3 Puerta 264-3-02 de repuesto
70154-3 Puerta 265-3-02 de repuesto
70155-3 Puerta 272-3-02 de repuesto
70156-3 Puerta 296-3-02 de repuesto
70157-3 Puerta 297-3-02 de repuesto
70158-0 Puerta 346/390-0-02 de repuesto
70158-5 Puerta 346/390-5-02 de repuesto
70159-0 Puerta 347/391-0-02 de repuesto
REPUESTOS
PARA OBTENER PIEZAS DE REPUESTO, VISITE WWW.WEATHERGUARD.COM
PIEZA NO. Descripción
70159-5 Puerta 347/391-5-02 de repuesto
70160-0 Puerta 364-0-02 de repuesto
70160-5 Puerta 364-5-02 de repuesto
70161-0 Puerta 365-0-02 de repuesto
70161-5 Puerta 365-5-02 de repuesto
70162-0 Puerta 372-0-02 de repuesto
70162-5 Puerta 372-5-02 de repuesto
70163-0 Puerta 396-0-02 de repuesto
70163-5 Puerta 396-5-02 de repuesto
70164 Cables de puerta (13 pulg.) y mosquetones
70165 Cables de puerta (16 pulg.) y mosquetones
70166 Cables de puerta (24 pulg.) y mosquetones
70169
Varillas de cerrojo para
246/247/346/347/290/291/390/391-X-02
70170 Varillas de cerrojo para 264/265/364/365-X-02
70171 Varillas de cerrojo para 272/372-X-02
70172 Varillas de cerrojo para 296/297/346-X-02
70173 Juego de burlete para laterales altos/extra altos "-02"
