9
Paso 2: MARQUE Y PERFORE LOS ORIFICIOS DE MONTAJE
• Coloque la pata trasera como se muestra en la figura 1. Utilice la escuadra para garantizar la orientación vertical.
• Marque ambos orificios en la parte superior de la pata y ambos orificios en el piso de la plataforma de la camioneta.
Nota: Para mantener el ancho completo del piso entre los huecos de las ruedas, las patas deben alinearse con el
borde interior de los huecos de las ruedas. La base de la pata debe montarse en escuadra sobre o entre la parte
superior de los rebordes del piso.
• Repita la colocación de la pata y el proceso de marcación para la otra pata. Si va a instalar cajas laterales con una

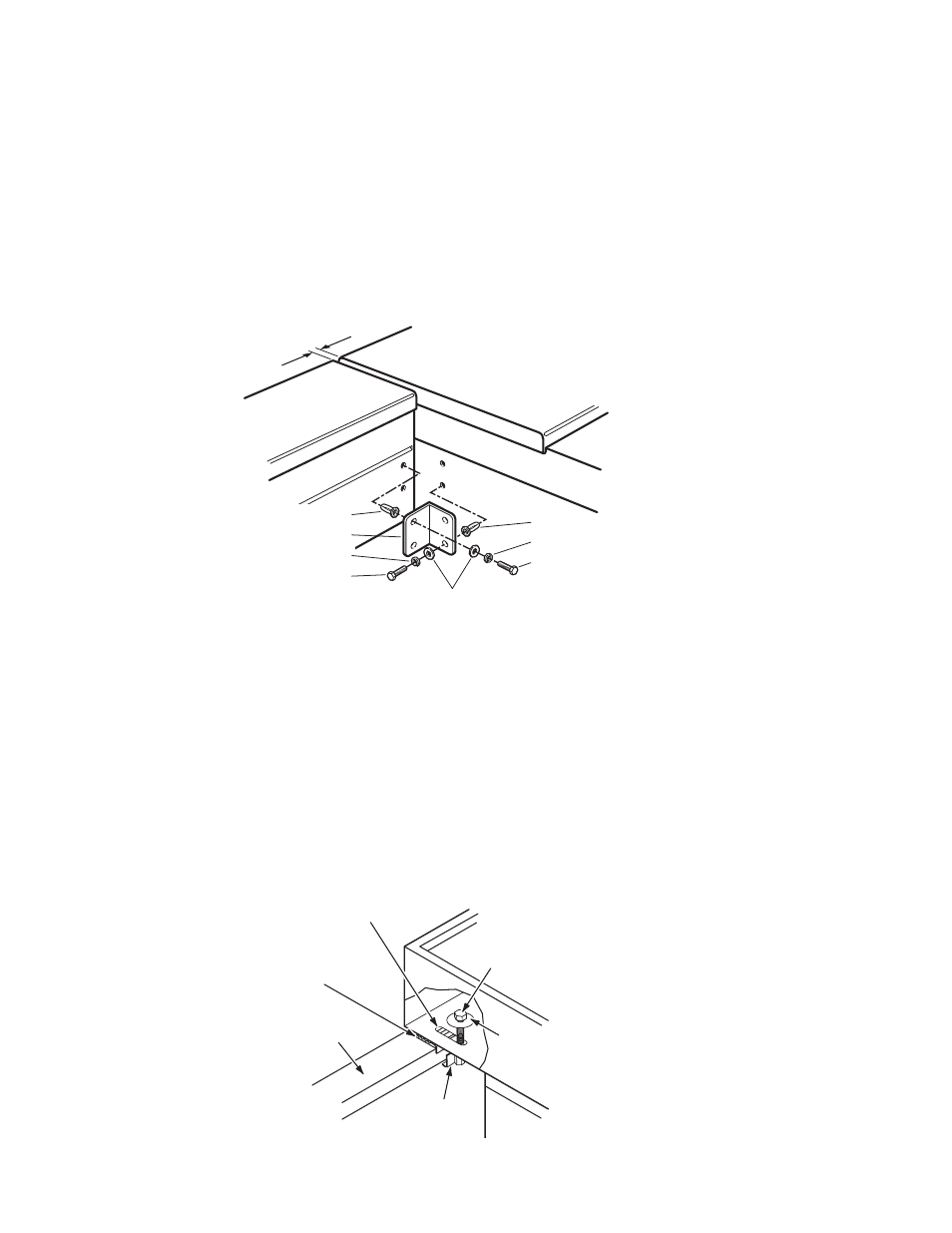

caja de puente o transversal, la pata delantera puede reemplazarse por un soporte en ángulo (vea la Figura 2).
• Retire la caja de la camioneta.
• Perfore todas las marcas sobre la caja y la camioneta con una broca de 3/16” Perfore nuevamente los orificios con
una broca de 1/2”.
• Instale todos los sujetadores ciegos (vea las Figuras 1, 2 y 4).
Paso 3: FIJE LA CAJA A LA PLATAFORMA DE LA CAMIONETA
Nota: Si encuentra interferencia con la abrazadera de montaje y una cavidad para estacas en la plataforma de la
camioneta, tal vez sea necesario perforar un orificio de 1/2” en la plataforma y usar el perno “J” en lugar de la abrazadera.
Nota: recomendamos ajustar todos los sujetadores a mano primero para garantizar su ajuste, y luego regresar y
ajustarlos firmemente con la llave.
• Coloque la caja de vuelta en su posición original.
• Instale todos los pernos en la base de montaje de la pata, como se muestra en la Figura 3.
• Inserte las dos abrazaderas de montaje, como se muestra en la Figura 3.
• Coloque el tapón en el orificio inferior.
Nota: El perno de la abrazadera de montaje puede resultar difícil de girar debido a la función de “contratuerca”.
Aplique una pequeña cantidad de grasa a las roscas del perno antes de la instalación, para facilitar el ensamblaje.
1/8"
Figura 2
Figura 3
Figura 1
Arandela plana de 5/16”
Perno de cabeza hexagonal
de 5/16” -18 x 2-1/4”
Perno de cabeza hexagonal
de 5/16” -18 x 1-1/4”
Abrazadera de montaje
Arandela plana de 5/16”
Sujetador ciego
Orificios de ½”
Arandela de presión de 5/16”
Perno de cabeza hexagonal
de 5/16” -18 x 1-1/4”
Almohadilla de montaje
Pata
Arandela de presión de 5/16”
Sujetador ciego
Arandela de aleta
Sujetador ciego
Soporte en ángulo
Arandela de presión de 5/16”
Perno de cabeza hexagonal
de 5/16” -18 x 1-1/4”
Sujetador ciego
Arandela de presión de 5/16”
Perno de cabeza hexagonal
de 5/16” -18 x 1-1/4”
Arandela plana de 5/16”
CAJA LATERAL
CAJA TRANSVERSAL
Reborde de la camioneta
Almohadilla de montaje
Ranura del panel del extremo
Abrazadera
de montaje
Arandela de aleta
Perno de cabeza hexagonal
de 5/16” -18 x 2-1/4”
