15

Étape 2 : MARQUAGE ET PERÇAGE DES TROUS DE MONTAGE
• Positionnez le pied arrière, tel qu’illustré à la Figure 1. Utilisez une équerre pour garantir qu’il est vertical.

• Marquez les deux trous en haut du pied et les deux trous dans le plateau du camion.
Remarque : Pour garder une largeur maximale entre les cages de roue, les pieds doivent être alignés sur le bord

intérieur des cages de roue. Le bas du pied doit être placé à angle droit sur les nervures du plateau ou entre celles-ci.

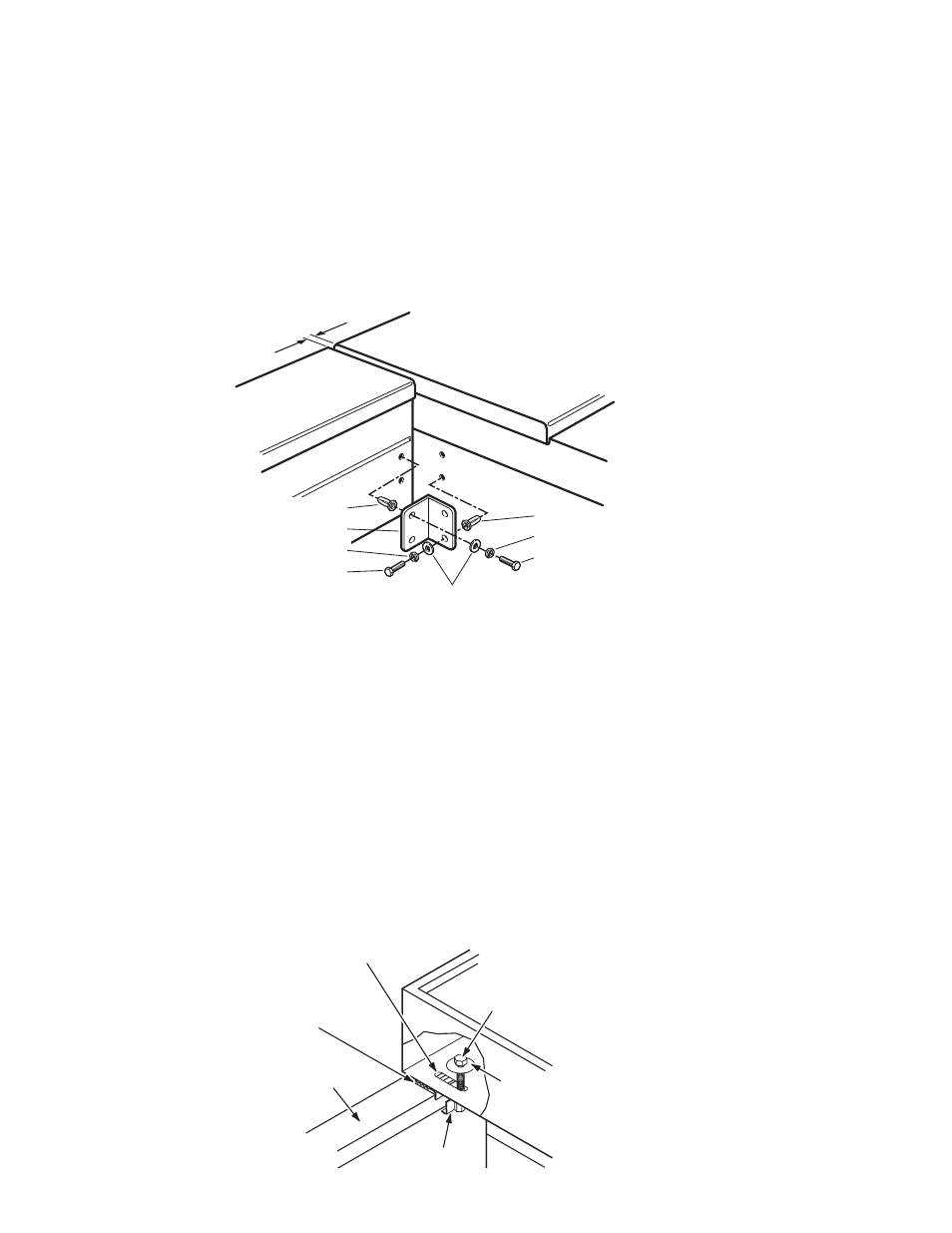

• Suivez la même méthode pour l’autre pied. Si les coffres latéraux sont installés avec un coffre transversal, le pied

avant peut être remplacé par une équerre (voir figure 2).

• Retirez le coffre du camion.

• Percez tous les points marqués sur le coffre et le camion avec une mèche de 3/16 po. Agrandissez tous les trous

avec une mèche de 1⁄2 po.

• Installez toutes les fixations aveugles (voir figures 1, 2 et 4).

Étape 3 : FIXATION DU COFFRE À LA CAISSE DE CAMION
Remarque :
Si une bride de fixation rencontre une gaine de poteau sur le plateau de la camionnette, il peut s’avérer

nécessaire de percer un trou de 1⁄2 po dans la caisse de la camionnette et d’utiliser un boulon en « J » au lieu de la bride

de fixation.
Remarque : Il est conseillé de serrer d’abord toutes les fixations à la main pour assurer un bon ajustement, puis de les

serrer ensuite avec une clé.
• Replacez le coffre dans sa position originale.

• Installez tous les boulons des pieds de montage, tel qu’illustré à la Figure 3.

• Installez les deux brides de fixation, tel qu’illustré à la Figure 3.

• Enfoncez un capuchon dans le trou du fond.
Remarque : Le boulon des brides de fixation peut être difficile à tourner en raison de son « écrou autobloquant ».

Appliquez une petite quantité de graisse sur le filetage des boulons avant l’installation pour faciliter l’assemblage.

1/8 po

Figure 2

Figure 3

Figure 1

Rondelle plate 5/16 po

Boulon à tête hexagonale

5/16 -18 x 2-1/4 po

Boulon à tête hexagonale

5/16 -18 x 1-1/4 po

Bride de fixation

Rondelle plate 5/16 po

Fixation aveugle

Trous de ½ po

Rondelle de sûreté 5/16 po

Boulon à tête hexagonale

5/16 -18 x 1-1/4 po

Bande protectrice

Pied

Rondelle de sûreté 5/16 po

Fixation aveugle

Rondelle protectrice

Fixation aveugle

Équerre de montage

Rondelle de sûreté 5/16 po

Boulon à tête hexagonale

5/16 -18 x 1-1/4 po

Fixation aveugle
Rondelle de sûreté 5/16 po
Boulon à tête hexagonale

5/16 -18 x 1-1/4 po

Rondelle plate 5/16 po

COFFRE LATÉRAL

COFFRE TRANSVERSAL

Lèvre de la paroi

Bande protectrice

Fente du panneau d'extrémité

Bride de fixation

Rondelle protectrice

Boulon à tête hexagonale

5/16 -18 x 2-1/4 po
