8
INSTRUCCIONES DE INSTALACIÓN

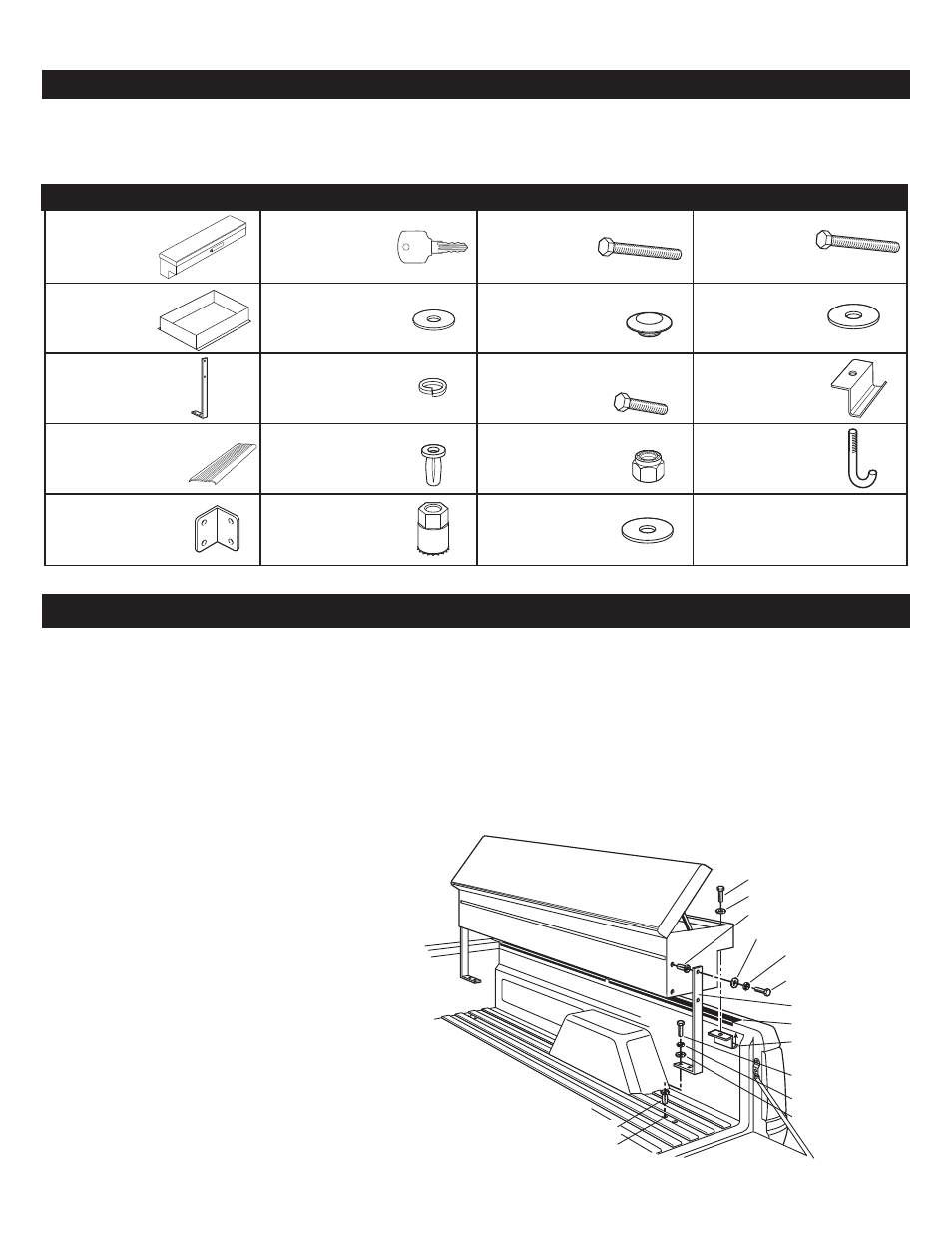

LISTA DE PIEZAS
(1) Caja lateral
(1) Bandeja
de piezas
pequeñas
(2) Patas
(2) Almohadillas de montaje
de caucho
(1) Ángulo de montaje
de caja lateral a
caja de puente
(2) Llaves
(10) Arandelas planas de 5/16”
(8) Arandelas de presión de 5/16”
(8) Sujetador ciego de 5/16” – 18
(1) Herramienta
de instalación
(1) Perno de cabeza hexagonal
en óxido
negro de
5/16” - 18 x 2 1/4”
(1) Tapón redondo de 3/4”
(8) Pernos de cabeza hexagonal
de 5/16” -18 x 1 1/4”
(1) Tuerca de bloqueo de
nylon de 5/16” - 18
(1) Arandela retenedora
(2) Pernos
de cabeza
hexagonal de
5/16” -18 x 2 1/4”
(2) Arandelas de aleta
(2) Abrazaderas
de montaje
(1) Perno “J”
Nota: la almohadilla de montaje de
caucho viene como una sola pieza
y debe separarse en dos, una para
cada lado de la camioneta.
Nota:
• Si su camioneta está equipada con un recubrimiento de plástico para plataforma, tal vez sea necesario perforarlo,
recortarlo o cortarlo para instalar adecuadamente la caja de la camioneta.
• Es posible que la cubierta de la caja de la camioneta no ajuste adecuadamente hasta que la caja esté totalmente
atornillada a la plataforma.
• Verifique periódicamente el ajuste de los pernos de montaje para garantizar que la fijación sea adecuada.
• Utilice pintura de retoque en todos los orificios perforados, para prevenir la oxidación.
• Instale las cajas con el vehículo estacionado en una superficie nivelada.
Paso 1: UBIQUE LA CAJA EN LA PLATAFORMA
DE LA CAMIONETA
• Monte primero la caja de puente/transversal
(si corresponde).
• Coloque las almohadillas de montaje de caucho
sobre los rieles de la plataforma.
• Coloque la caja en posición arriba de las
almohadillas de montaje.
• Apoye la caja con bloqueos hasta que esté
montada.
• Encuadre la caja con la plataforma y nivele
la caja para que la parte superior esté horizontal
cuando se vea desde la parte posterior.
• Deje una separación de 1/8 pulgadas entre
la caja lateral y la caja de puente/transversal
(si corresponde).
• Asegúrese de que la cubierta se abra totalmente
y sin interferencia.
Nota: sujete las bases de montaje de la pata
directamente a la plataforma de la camioneta y no al
recubrimiento para la plataforma ni a las alfombras.
1/8"
Figura 2
Figura 3
Figura 1
Arandela plana de 5/16”
Perno de cabeza hexagonal
de 5/16” -18 x 2-1/4”
Perno de cabeza hexagonal
de 5/16” -18 x 1-1/4”
Abrazadera de montaje
Arandela plana de 5/16”
Sujetador ciego
Orificios de ½”
Arandela de presión de 5/16”
Perno de cabeza hexagonal
de 5/16” -18 x 1-1/4”
Almohadilla de montaje
Pata
Arandela de presión de 5/16”
Sujetador ciego
Arandela de aleta
Sujetador ciego
Soporte en ángulo
Arandela de presión de 5/16”
Perno de cabeza hexagonal
de 5/16” -18 x 1-1/4”
Sujetador ciego
Arandela de presión de 5/16”
Perno de cabeza hexagonal
de 5/16” -18 x 1-1/4”
Arandela plana de 5/16”
CAJA LATERAL
CAJA TRANSVERSAL
Reborde de la camioneta
Almohadilla de montaje
Ranura del panel del extremo
Abrazadera
de montaje
Arandela de aleta
Perno de cabeza hexagonal
de 5/16” -18 x 2-1/4”
HERRAMIENTAS NECESARIAS
• Llave de trinquete de 1⁄2” de profundidad
• Llave de tuercas de boca abierta o cerrada de 1⁄2”
• Llave de tuercas de boca abierta o cerrada de 9/16”
• Taladro con brocas de 3/16”, 3/8” y 1⁄2”
• Escuadra de carpintero
