Figure 3 – Staub Electronics SM-RAZOR-T-XL STRONG - LARGE RAZOR TILT MOUNT FOR 55-80 IN. FLAT-PANEL TVS User Manual
Page 5

© 2013 Strong
TM
pg.5
SM-RAZOR-T Installation Manual
Step 2. Determine the Mounting Height of the Display
A. Attach the wall plate to the brackets on the display. Measure and record the
distance between the top of the display and the top edge of the wall plate
(Figure 3, Dimension A).
B. Mark the wall where you want the top of the display to sit when hung.
C. Subtract Dimension A from the desired mounting height on the wall to find the
correct mounting height for the top of the wall plate.

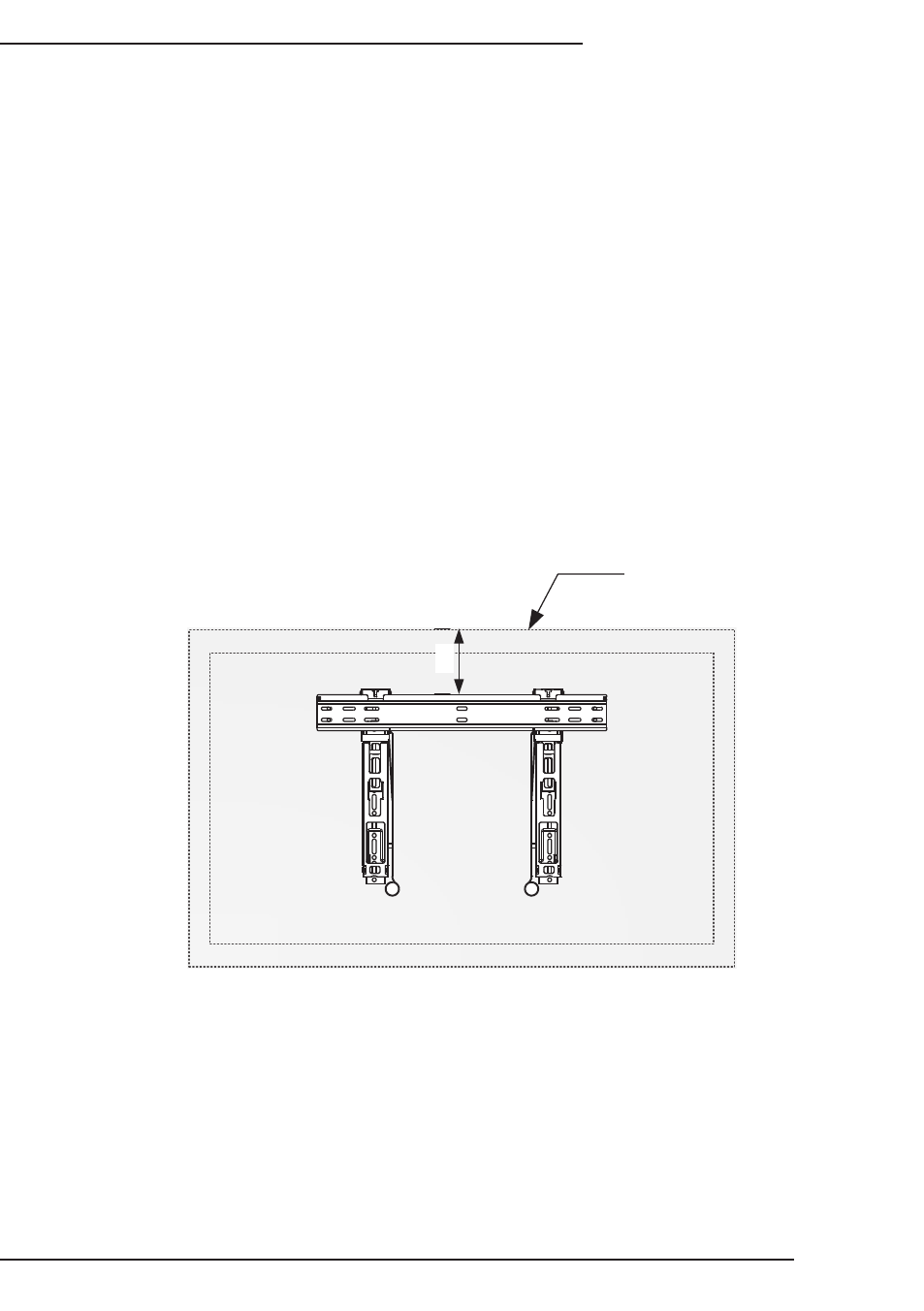

Depending on the layout of the VESA mounting holes on the display, the distance
between the wall plate and the top of the display will vary. Figure 3 illustrates the
distance that must be accounted for when deciding the final viewing height.
A
Figure 3
Top of TV
