INSTRUCTIONS D’INSTALLATION
Vous pouvez tout apporter.
N
O
DE PRODUIT
37034
PAQUET DE
PETITES PIÈCES 37424
ATTELAGE POLYVALENT
POUR CAMIONNETTES
PLYMOUTH, MICH.
AVERTISSEMENT: Ne lubrifiez pas les filets; serrer excessivement les
boulons pourrait les endommager ou les briser.
AVERTISSEMENT: Ne percez ni soudez cet attelage.
NOTES IMPORTANTES
Utilisez seulement les boulons, les écrous et les rondelles fournis ou
approuvés par Reese pour installer cet attelage.
OUTILS REQUIS
37034IN 9-5-07 rev_H PCN9924 © 2007 Cequent Towing Products - Imprimé au Mexique
5/8"
FORET
15/16"
DOUILLE
15/16"
CLÉ
3/4"
DOUILLE
3/4"
CLÉ
SERRE-JOINTS (2)
CLÉ DYNAMOMÉTRIQUE
RIVET AU CADRE
BOULON DE 5/8”
PLAQUE DE BOULON
DE 1/4"
CALE DE 3/8”
RONDELLE DE BLOCAGE DE 5/8”
ÉCROU DE 5/8”
BOULON DE 1/2”
RONDELLE DE
BLOCAGE DE 1/2”
ÉCROU DE 1/2”
CADRE
AVANT
ARRIÈRE
1973-1996 Ford Camionnette de plein grandeur et 1997 F-250 Heavy Duty / F-350 Heavy Duty:

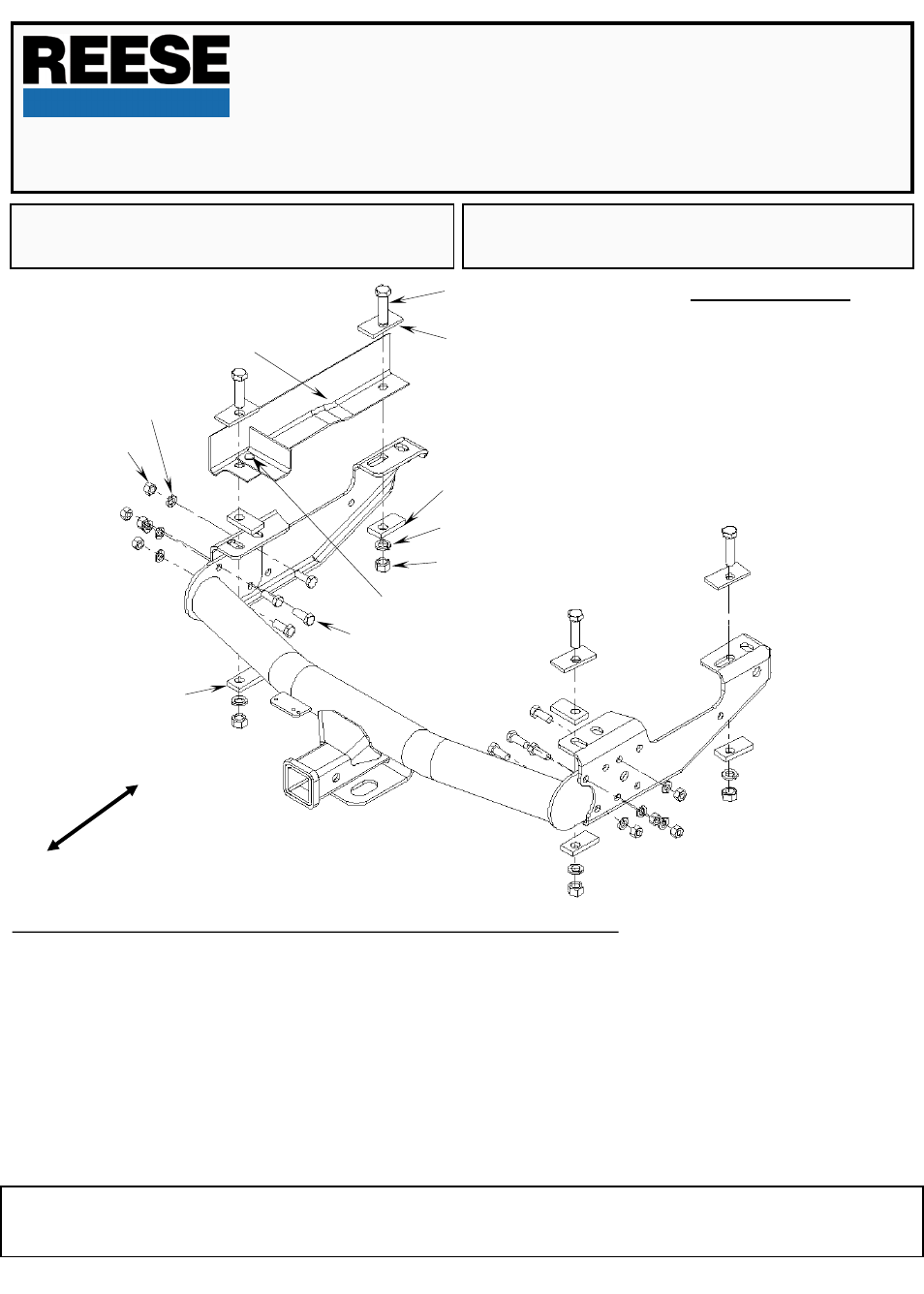

1. Assemblez les trois pièces de l'attelage au sol avant de l'attacher à la camionnette. Utilisez les boulons striés, les rondelles de blocage, et
les écrous de 1/2" pour boulonner les supports à la section centrale comme illustré. Mettez les supports à l'extérieur de la section centrale.
Mettez les boulons à travers les trous comme montré au diagramme. Gardez les boulons assez desserrés pour pouvoir centrer les supports
par rapport au cadre du véhicule. NOTE : soyez certain d'utiliser trois trous pour boulonner chaque support à la section centrale.
2. Serrez l'attelage au cadre avec une cale de 3/8" d'épaisseur entre l'attelage et le cadre à l'arrière. Alignez les extrémités des supports avec
l'extrémité du cadre comme montré.
3. Utilisez les trous des supports comme guide pour percer des trous de 5/8" de diamètre dans le cadre aux points montrés.
4. Insérez les boulons de 5/8" avec les plaques de boulon vers le bas à travers le cadre et le support. Mettez une cale de 3/8" d'épaisseur
entre le cadre et le support au trou de montage arrière. Installez les cales de 3/8" d'épaisseur, les rondelles de blocage, et les écrous aux
boulons.
5. Serrez les écrous dans l’ordre suivant : d’abord les écrous de 1/2" au couple de 70 pi•lb, puis les écrous de 5/8" au couple de 115 pi•lb.
REMARQUE : LES SUPPORTS LATÉRAUX FLÉCHISSENT AU SERRAGE
CALE DE 3/8”
Si une assistance ou aide technique est nécessaire pour une installation,
composez le www.reeseprod.com ou appel 1-800-428-7303
