TOYOTA TUNDRA 2000-2006:
1. Amplíe el agujero existente en la parte posterior del marco hasta que acepte un tornillo de 5/8" e instale los tornillos de 5/8" a
través de
las placas de tornillos y en el marco. Con el espaciador de 3/8", la arandela de seguridad de 5/8", y una tuerca de
5/8" atornille los soportes al marco. Deje los tornillos lo suficientemente sueltos para centrar el soporte en el marco de la
camioneta. No instale sujetadores en los agujeros delanteros de los soportes en este momento.
2. Instale la sección central en los soportes como se muestra. Use los puntos indicados para los tornillos. Instale tornillos de 1/2" a
través
de la sección central y los soportes como se muestra. Instale arandelas de seguridad y tuercas de 1/2" en los
tornillos.
3. Utilizando los agujeros delanteros en los soportes como guía, taladre un agujero de 5/8" e instale los tornillos de 5/8" con las
placas de
tornillos de 1/4" a través del marco y los soportes. Instale luego el espaciador de 3/8", la arandela de seguridad de
5/8", y las tuercas de 5/8".
NOTA: Asegúrese de utilizar cuatro agujeros para atornillar los soportes a la sección central.
4. Apriete las tuercas en el siguiente orden:
Primero apriete las tuercas de 1/2"
a 70 pies•libra de torque.
Luego apriete las tuercas de 5/8" a 115 pies•libra de torque.
NOTA: LOS SOPORTES LATERALES PUEDEN COMBARSE CUANDO LOS APRIETE

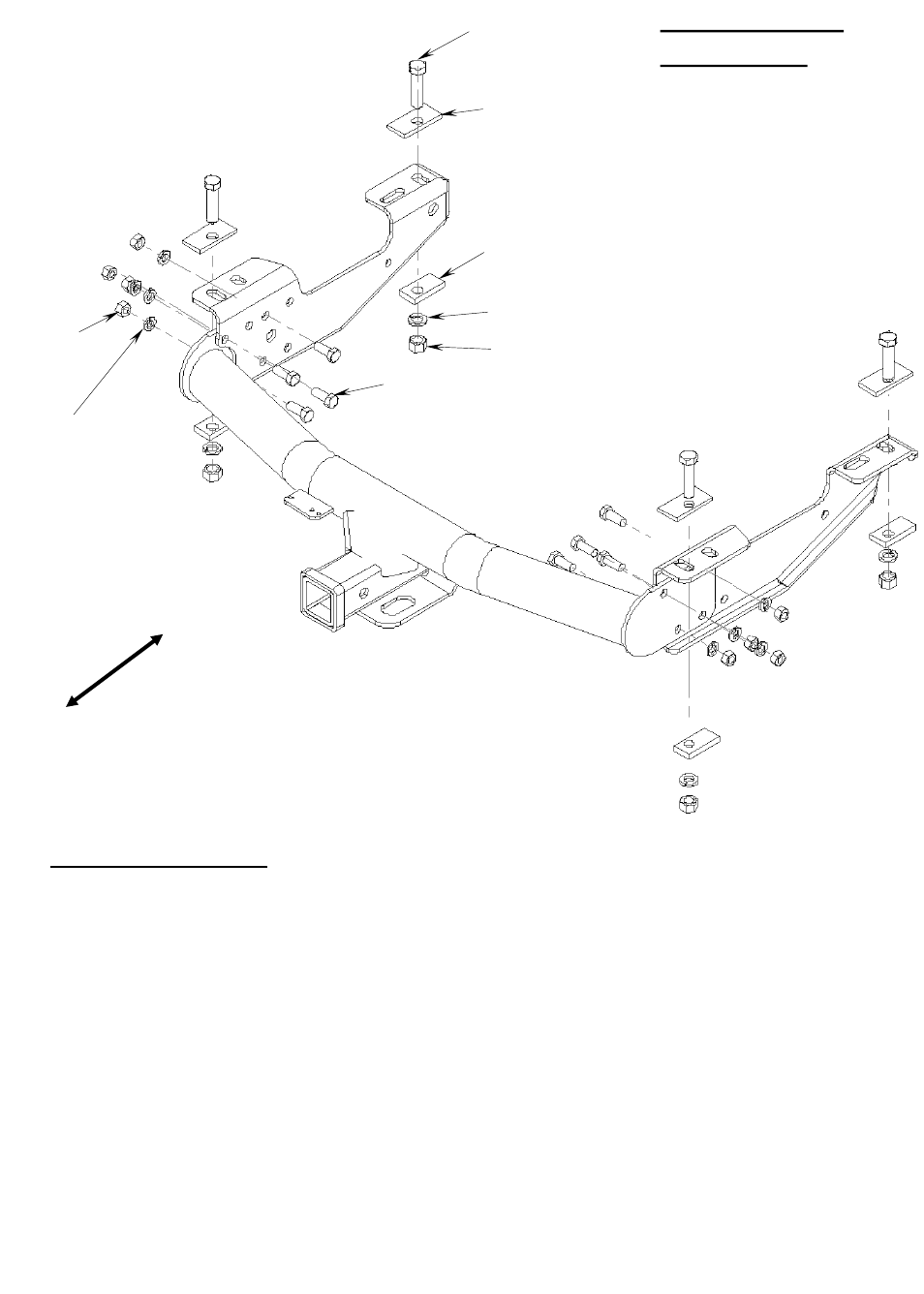

TORNILLO DE 5/8"
PLACA DE
TORNILLO
DE 1/4"
ESPACIADOR DE 3/8"
ARANDELA DE
SEGURIDAD DE 5/8"
TUERCA DE 5/8"
TORNILLO DE 1/2"
TUERCA
DE 1/2"
ARANDELA DE
SEGURIDAD DE 1/2"
FRENTE
ATRÁS
HERRAMIENTAS
REQUERIDAS
COPA 15/16"
LLAVE 15/16"
COPA 3/4"
LLAVE 3/4"
COPA 21mm
LLAVE DE TORQUE
GAFAS DE SEGURIDAD
