Deutsch 71
Software-Menüsystem
Bedienung
Alle Funktionen des Gerätes laufen softwaregesteuert ab. Die
Bedienung erfolgt menügeführt über je 4 Funktions- und
4 Grafiktasten. Diese Tasten befinden sich rechts neben dem
Grafik-Display.
Menü-Übersicht aufrufen
Wenn Sie eine der 4 Funktionstasten F1–F4 für 3 Sekunden drücken,
schaltet das Display von der Messbetriebs-Anzeige in die
Menü-Übersicht. Mit einem +-Zeichen sind alle Menüs versehen, die
Menüpunkte oder Umtermenüs beinhalten.
Menü auswählen
Der inverse Auswahlbalken zeigt das Menü an, das mit F2 gewählt
werden kann.
Mit den Pfeiltasten F3 und F4 können diese Auswahlbalken
verschoben werden.
F1 führt immer eine Ebene zurück bis hin zur Messbetriebs-Anzeige.
Geräteeinstellungen ändern
Innerhalb der Menüs (hier im Beispiel das Menü [+GERÄTEDATEN])
gibt es einzelne Menüpunkte (hier: [Δ Kontrast]), deren Einstellungen
jeweils über Taste F2 geändert werden können.
Die möglichen Einstellungen lassen sich dann über F3 “+” und F4 “–“
nacheinander abrufen. F2 “ok” übernimmt die neue Einstellung. F1
“abbr.” behält die alte Einstellung bei.

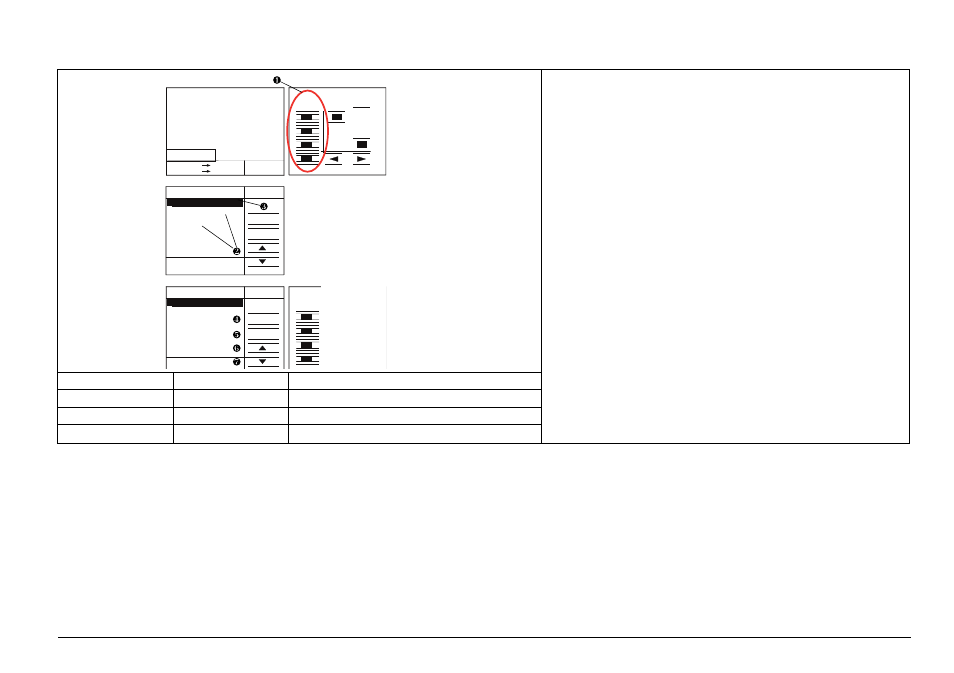

1 Funktionstasten 2 Menü-Übersicht F1 Führt zurück in den Messbetrieb
3 Auswahlbalken 4 Menü F2 Ruft das ausgewählte Menü auf
5 Einstellungen 6 Pfeiltaste oben F3 Verschiebt die aktuelle Auswahl nach oben
7 Pfeiltaste unten F4 Verschiebt die aktuelle Auswahl nach unten
Δ Kontrast
Sprache
Standard
+SPEZIELL P
+SPEZIELL OP
P/OP
Melder-MIN
Melder-MAX
Sigmatax
Datum
Uh
it
zurück
ändern
GERÄTEDATEN
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
F1
X X
F4
F3
F2
Führt zurück in den
Messbetrieb
Ruft das ausgewählte
Menü auf
Verschiebt die aktuelle
Auswahl nach oben
Verschiebt die aktuelle
Auswahl nach unten
Menue
X
+GERÄTEDATEN
+EINGANGSSIGNALE
+AUSGANGSTEST
+SERVICE
Status
+MESSKURVE
+DIN-MESSBUS
messen
wählen
PHOSPHAX Sigma
2.0 mg/l P
2.0 mg/l OP 0..20 mA
0..20 mA
Messung-OP
14:01:20
04.11.12
mg/l 0,53
P Σ
mg/l 0,23 P ortho (*
