Inštalácia
Nasledujúce pracovné úkony robte iba v dvojici:
1. Vsuňte zástrčku do zásuvky elektrickej siete, zariadenie sa zapne v
ponuke [+SERVICE] (Servis).
2. Otvorte dvierka puzdra a vyberte priehľadný bezpečnostný panel.
3. Opäť vytiahnite zástrčku zo zásuvky elektrickej siete a umiestnite
meracie zariadenie na chladničku (najprv nastavte gombík
termostatu na 5–6), potom veďte riadiaci kábel solenoidného
ventilu (na zadnej stene chladničky) zozadu do puzdra meracieho
zariadenia ( Obr. 3 ).
4. Odskrutkujte platničku podstavca fotometra a nadvihnite ju smerom
dopredu; zapojte riadiaci kábel k platničke ventilátora
nachádzajúcej sa na zadnej stene puzdra ( Obr. 4 ).

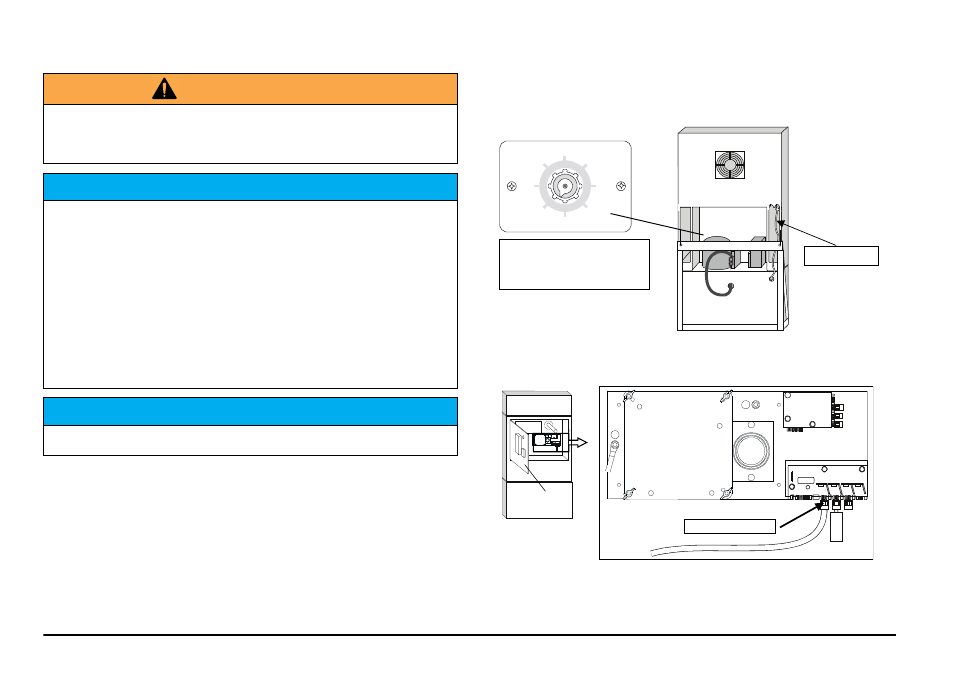

Obr. 3 Zapojenie ventila chladničky
Obr. 4 Platnička ventilátora
V Ý S T R A H A
Nebezpečenstvo zásahu elektrickým prúdom a nebezpečenstvo požiaru.
Používajte iba dodaný elektrický napájací kábel
Úkony opísané v tejto časti príručky smú vykonávať kvalifikovaní odborníci, a to v
súlade s požiadavkami platných vnútroštátnych bezpečnostných predpisov.
P O Z N Á M K A
Na zapojenie tohto zariadenia do elektrickej siete používajte výhradne uzemnené
zásuvky.
Ak máte pochybnosti, či je zásuvka uzemnená, dajte ju skontrolovať
kvalifikovanému elektrikárovi.
Elektrická zástrčka slúži okrem elektrického napájania v prípade potreby na rýchle
odpojenie zariadenia od elektrickej siete.
Na celom meracom systéme sú dve elektrické zástrčky (meracie zariadenie a
chladnička). Pri odpojení od elektrickej siete sa uistite o vytiahnutí správnej elek-
trickej zástrčky (napr. označte zásuvky štítkami).
Odporúča sa to pri dlhodobom odstavení z prevádzky a môže sa tým predísť
možným nebezpečenstvám pri poruche.
Preto zaistite, že zásuvky, ku ktorým je zariadenie pripojené, budú pre
používateľa vždy ľahko dostupné.
P O Z N Á M K A
Keďže samotná chladnička nie je vybavená poistkou, smie sa zapojiť iba do
zásuvky elektrickej siete s 10 A CEE s poistkou.
ST
O P
1
2
3
4
5
6
7
Nastavte gombík termostatu
v hornej časti chladničky
na 5 – 6.
Riadiaci kábel
Platnička podstavca
fotometra
Zapojenie riadiaceho kábla
