软件菜单系统
Phosphax Σ sigma 菜单总览

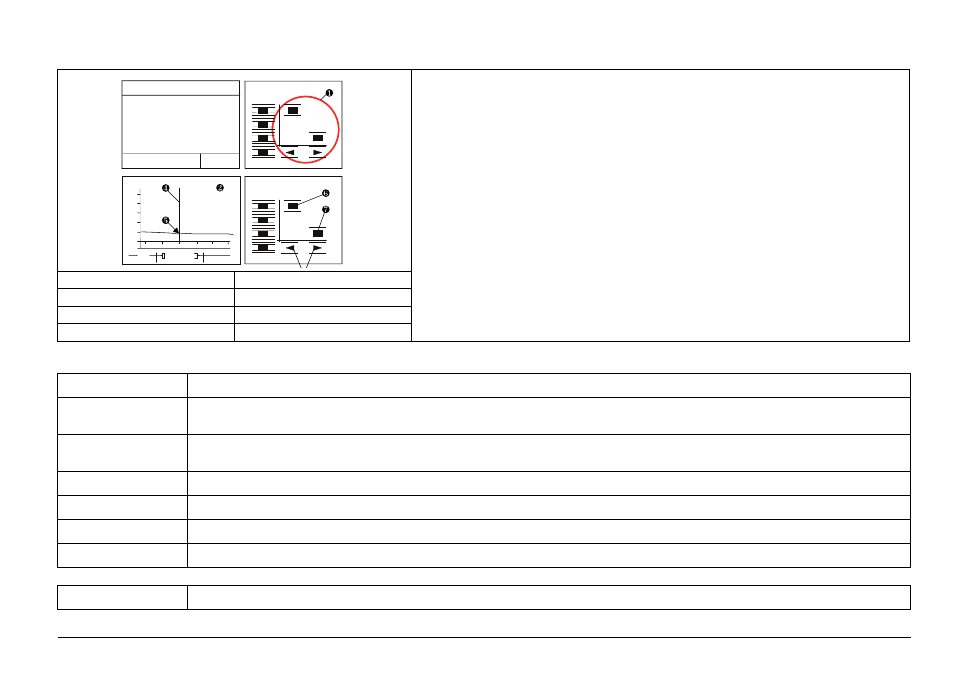

图形功能
持续按下四个图形键中任何一个键 3 秒时，屏幕将会切换到带有曲线图的图形模式。通过当前激活
的图形键，显示屏上可以显示整个系列各种屏幕。
操作图形键
利用下方两个大型箭头键可以在曲线上移动光标。光标 / 曲线的交点数据显示在图形下方。
借助 X 和 Y 两个键，可以改变相应坐标轴的刻度：
坐标轴刻度
X 轴 （时间轴）：12 小时、24 小时、48 小时、7 天、28 天
Y 轴 （测定值坐标轴 /%)：取决于光标 / 曲线的交点，该交点周围为
5 %、10 %、50 %、100 %
注：100 % = 为电流输出端设置测定范围，
菜单项 [CURRENT RANGE 0..] （电流范围 0..）
1 图形键 2 曲线图
3 箭头键 4 光标
5 交点数据点 6 X 键 /X 轴
7 Y 键 /Y 轴
100
20
40
80
60
12 00 8 00 4 00 6 00 10 00 14 00
8:00 14.07
1.9 mg/l P 100%
10
Y
F1 Y
X
F4
F3
F2
Z O O
M
Menue Grafik
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
14:01:20
04.11.12
12,0
PHOSPHAX sigma
mg/l P
SETTINGS （设置） 设置所有的仪器参数：包括测定范围、校正因子、电流输出、日期、时间等。
INPUT SIGNALS （输入
信号）
仪器内测定数据
OUTPUT TEST （输出
测试）
检查所有连接的数据线
SERVICE （维修） 保养维修工作
STATUS （状态） 错误描述和确认
CURVE （曲线） 预设测定数据图
MODBUS 设置 MODBUS 参数
SETTINGS （设置） ADJ. CONTRAST （调整对比度）（显示可读性）
