Dansk 45
Softwarens menusystem
Menuoversigt for Phosphax Σ sigma
Grafikfunktioner
Når du trykker på en af de fire grafiktaster i tre sekunder, skifter displayet til den grafiske tilstand
med kurvediagrammet. Med de grafiske taster, som nu er aktive, kan der åbnes en hel række af
forskellige visninger på displayet.
Betjening af grafiske taster
De to store piletaster nedenunder flytter markøren på kurven. Dataene for krydspunktet for
markøren/kurven findes under det viste diagram.
Med de to X- og Y-taster, kan du ændre skalaen for de tilsvarende akser.
Skala for akser
X-akse (tidsakse): 12 t, 24 t, 48 t, 7 dage, 28 dage
Y-akse (akse for målte værdi i %): afhængigt af markøren/kurvens krydspunkt
5 %, 10 %, 50 %, 100 % omkring dette krydspunkt.
Bemærk: 100 % = indstil målingsinterval for strømudgangen,
menupunkt [CUR.RANGE 0..] (AKT. INTERVAL 0..).

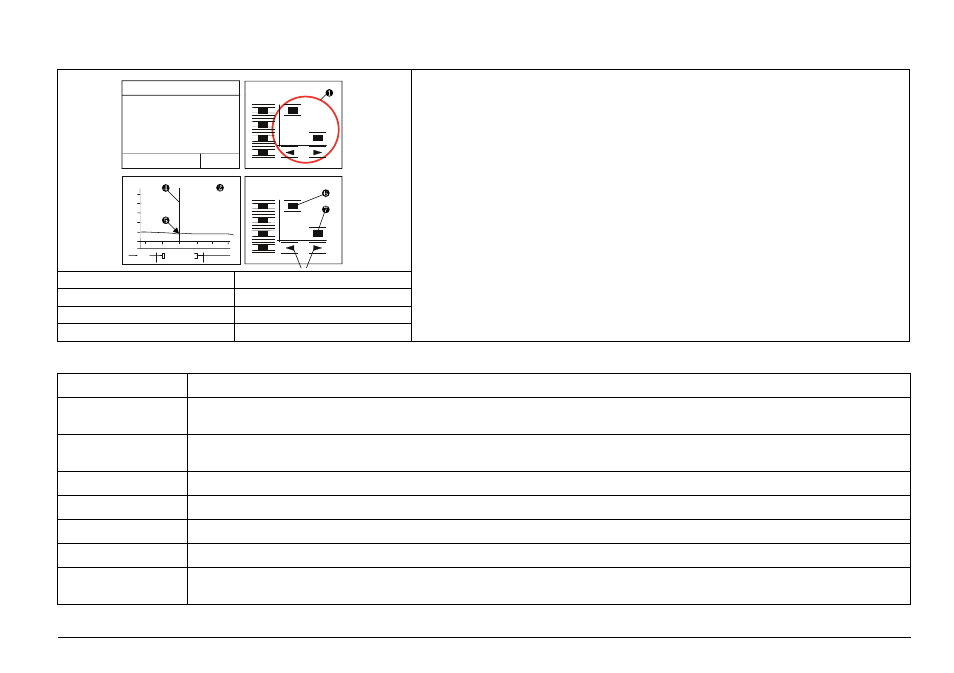

1 Grafiske taster 2 Kurvediagram
3 Piletaster 4 Markør
5 Datas krydspunkt 6 X-tast/X-akse
7 Y-tast/Y-akse
100
20
40
80
60
12 00 8 00 4 00 6 00 10 00 14 00
8:00 14.07
1.9 mg/l P 100%
10
Y
F1 Y
X
F4
F3
F2
Z O O
M
Menue Grafik
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
14:01:20
04.11.12
12,0
PHOSPHAX sigma
mg/l P
SETTINGS (INDSTILLINGER) Indstilling af alle enhedsparametre, herunder målingsinterval, korrektionsfaktor, strømudgang, dato, klokkeslæt osv.
INPUT SIGNALS
(INDGANGSSIGNALER)
Enhedens interne målingsdata
OUTPUT TEST
(UDGANGSTEST)
Kontroller alle tilsluttede datalinjer
SERVICE (SERVICE) Vedligeholdelses- og reparationsarbejde
STATUS (STATUS) Fejlbeskrivelse og godkendelse
CURVE (KURVE) Forudindstilling af grafik for målingsdata
MODBUS Indstilling af MODBUS-parametre
SETTINGS
(INDSTILLINGER)
ADJ. CONTRAST (JUSTER KONTRAST) (displays læsbarhed)
