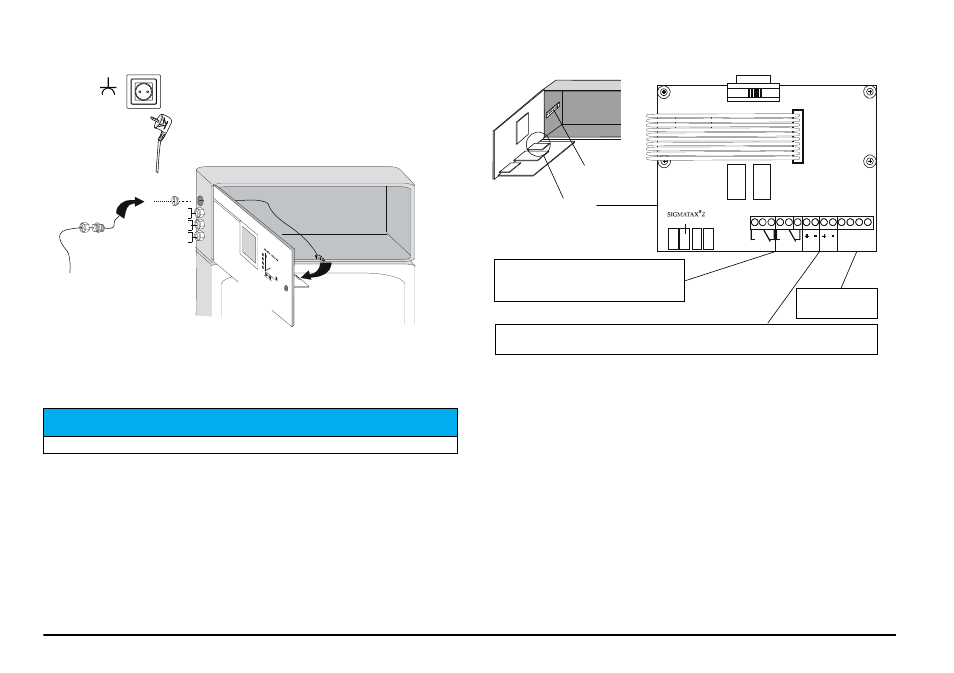

Obr. 6 Vedenie kábla s optickým vláknom SIGMATAX 2 a signálne linky
Priradenie svoriek – pre výstupy prúdov a
kontakty limitných hodnôt
Obr. 7 Pohľad na svorkovnicu
Pri zapojení prenosných liniek výstupu prúdu, kontaktov
limitných hodnôt a rozhrania zbernice sa vyžadujú
nasledujúce pracovné kroky:
1.
Odpojte zariadenie od elektrického napájania.
2.
Otvorte dvierka zariadenia.
3.
Uvoľnite skrutku s drážkou vpravo hore a vysuňte predný panel
smerom dopredu. Zapojenia sa nachádzajú vpravo na svorkovnici.
4.
Uvoľnite skrutkové zapojenie PG pre príslušný kábel zapojenia a
vyberte zatemňovací disk.
5.
Zapojte kábel prostredníctvom skrutkového spoja k zariadeniu a
veďte ďalej k svorkám zapojenia.
6.
Zapojte konce kábla k príslušným svorkám (maximálna hrúbka
vodiča 1,5 mm
2
). Priradenie svoriek zobrazuje
, pohľad na
svorkovnicu.
P O Z N Á M K A
Smú sa zapojiť iba tienené vedenia!
Kábel s optickým vláknom od
SIGMATAX 2
Uvoľnená skrutka
s drážkou
Predný panel
Výstup prúdu 1
Výstup prúdu 2
Kontakty limitných hodnôt
Rozhranie
Elektrická zástrčka
Zásuvka s
uzemňovacím kontaktom
A B A B
1 1 2 2
1
2
3
4
5
6
7
8
9
10
11
12 13 14
RS 485
32 23 32 23
Relé 1 Relé 2
Prúd 1 Prúd 2
Prúd I = výstup prúdu 1 (rozšírená ponuka (+SPECIAL P) (Špeciál P) alebo (+CURRENT 1) (+Prúd 1))
Prúd II = výstup prúdu 2 (rozšírená ponuka (+SPECIAL OP) (Špeciál OP) alebo (+CURRENT 2) (+Prúd 2))
Svorky pre
tienenie
Svorkovnica
Relé I = relé-min (kontakt spodného limitu)
Relé II = relé-max (kontakt horného limitu)
(Na obrázkoch sú relé v nevzbudenom stave.)
Rozhranie:
s možnosťou zbernice
